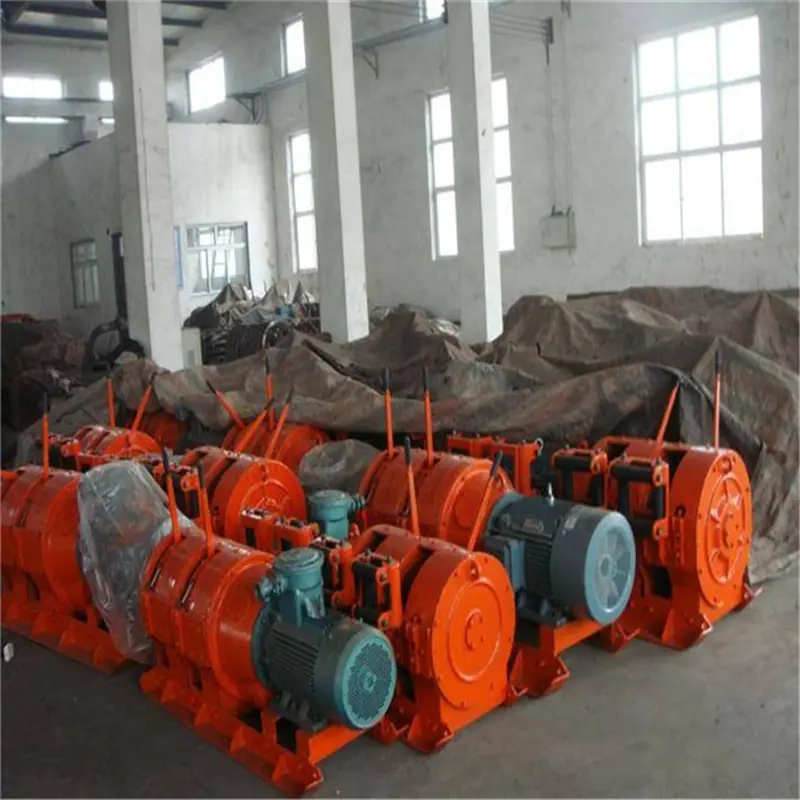

El cabrestante de rastrillo también se llama rastrillo eléctrico.
El cabrestante de rastrillo se utiliza principalmente para la manipulación de minerales y el llenado en fosas o minas a cielo abierto. Se utiliza principalmente para el transporte horizontal de rastrillos, pero también puede utilizarse en pendientes con poca inclinación. No se puede utilizar como equipo de elevación. El conductor puede operarlo manualmente junto al cabrestante o usar un botón para controlar la distancia a pocos o incluso decenas de metros del cabrestante.
El cabrestante del rastrillo utiliza un cable de acero enrollado alrededor del tambor para tirar del cucharón del rastrillo en un movimiento alternativo para rastrillar y transportar materiales.
El cabrestante de mina de rastrillo consta de tres partes principales: cabrestante, cuchara de rastrillo y polea.
El cabrestante raspador se utiliza principalmente en pozos y lugares al aire libre en minas de metal y otras minas para realizar trabajos de raspado y relleno de minerales en superficies de trabajo horizontales y ligeramente inclinadas.

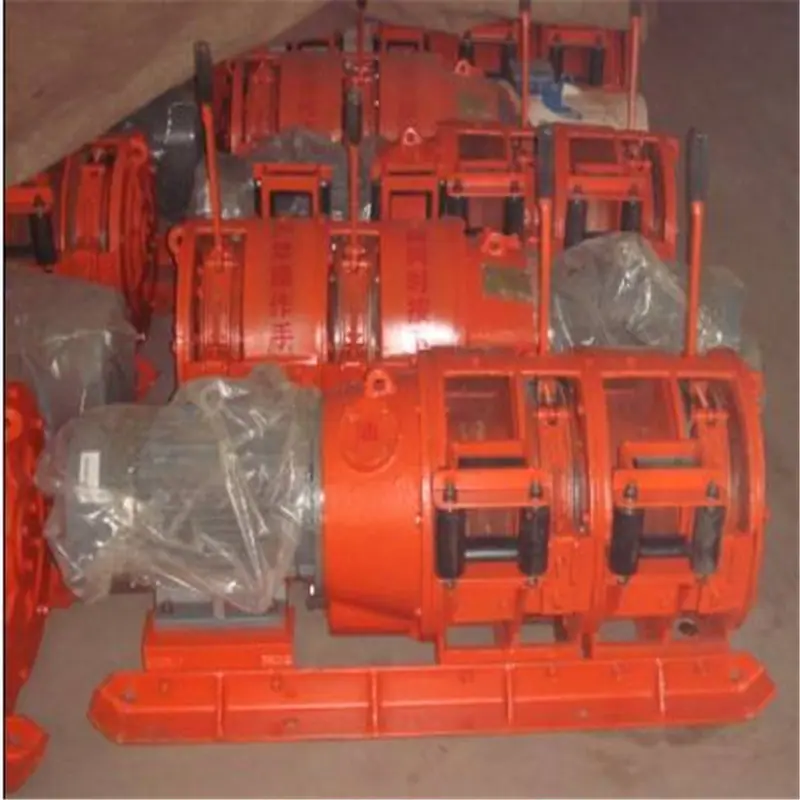

El cabrestante de rastrillo cuenta con un dispositivo reductor, un tambor principal, un tambor auxiliar, un dispositivo de control, un dispositivo de guía de cable de acero y un motor eléctrico. Estos componentes están instalados dentro y fuera de la carcasa, respectivamente. La carcasa es un componente con buena rigidez, que no solo protege y soporta, sino que también soporta todas las cargas. Está atornillada a dos correderas conectadas a la cimentación. El cabrestante de doble tambor tiene un tambor principal (montado en el lado derecho, es decir, el lado más cercano al motor) y un tambor auxiliar (montado en el lado izquierdo). El cabrestante de tres tambores tiene un tambor principal (instalado en el medio) y dos tambores auxiliares (instalados a la izquierda y a la derecha). El cabrestante de tres tambores también puede estar equipado con dos tambores principales (instalados a la derecha y al medio) y un tambor auxiliar (instalado a la izquierda). Cada tambor tiene su correspondiente dispositivo de control y un dispositivo de guía de cable.
Los componentes principales de un rastrillo eléctrico incluyen un dispositivo reductor, un tambor principal, un tambor auxiliar, un dispositivo de control, un dispositivo de guía de cable de acero y un motor. Estos componentes se instalan dentro y fuera de la carcasa, respectivamente. La carcasa es un componente con buena rigidez que no solo protege y soporta, sino que también soporta todas las cargas. Está atornillada a dos guías conectadas a la cimentación.

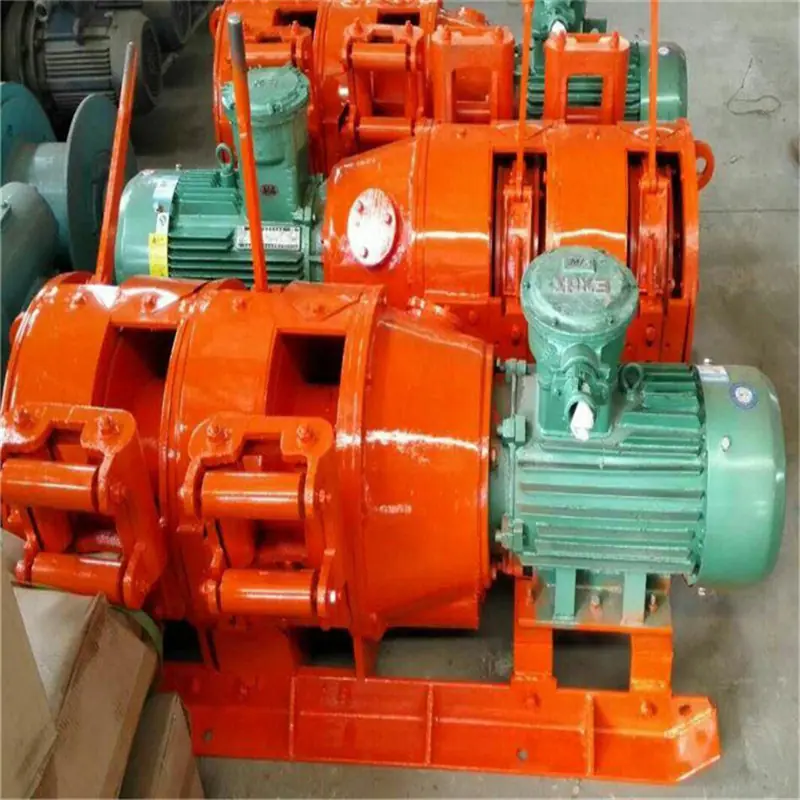

Los modelos de rastrillos eléctricos son 2JPB-7.5, 2JPB-15, 2JPB-22 y 2JPB-30. Introducción a los rastrillos eléctricos (tomando como ejemplo el 2JPB-7.5): 2: número de tambores de cable; J: tipo de cabrestante; P: cabrestante del rastrillo; B: a prueba de explosiones; 7.5: potencia del motor.
Los parámetros técnicos son los siguientes:
| proyecto | unidad | Modelo de cabrestante rascador | |||||
| 2JPB-7.5 | 2JPB-15 | 2JPB-22 | 2JPB-30 | 2JPB-55 | |||
| 2JP-7.5 | 2JP-15 | 2JP-22 | 2JP-30 | 2JP-55 | |||
| La tensión media del cable principal no es inferior a | norte | 8000 | 14000 | 20000 | 27500 | 44000 | |
| velocidad media | Cable de acero principal | ±5 % m/s | 1.0 | 1.10 | 1.20 | 1.20 | 1.20 |
| Cable de acero auxiliar | 1.0 | 1,50 | 1.60 | 1.60 | 1.80 | ||
| Diámetro del cable de acero | Cable de acero principal | mm | 9.3 | 12.5 | 14 | 15.5 | 18.5 |
| Cable de acero auxiliar | mm | 9.3 | 11.0 | 11.0 | 14.0 | 16.0 | |
| Carrete | diámetro | mm | 205 | 225 | 280 | 280 | 350 |
| Diámetro de la llanta | mm | 350 | 435 | 510 | 510 | 625 | |
| ancho | mm | 80 | 125 | 160 | 160 | 180 | |
| Capacidad de la cuerda | Carrete principal | metro | 45 | 80 | 80 | 80 | 100 |
| Carrete auxiliar | metro | 45 | 100 | 100 | 110 | 130 | |
| motor eléctrico | modelo | YBK2-132M-4 | YBK2-160L-4 | YBK2-180L-4 | YBK2-200L-4 | YBK2-250M-4 | |
| Y2-132M-4 | Y2-160L-4 | Y2-180L-4 | Y2-200L-4 | Y2-250M-4 | |||
| fuerza | KW | 7.5 | 15 | 22 | 30 | 55 | |
| Velocidad de rotación | r/min | 1440 | 1460 | 1470 | 1470 | 1470 | |
| Dimensiones | longitud | mm | 1210 | 1525 | 1600 | 1650 | 2070 |
| ancho | mm | 565 | 660 | 730 | 820 | 1010 | |
| alto | mm | 490 | 620 | 640 | 700 | 890 | |
| Peso total (sin incluir cucharón ni polea) | kilogramo | 390 | 660 | 980 | 1155 | 2125 | |
El principio de funcionamiento del rastrillo eléctrico y del cabrestante del rastrillo:
Al arrancar el motor, si todos los engranajes internos no están bloqueados, giran y los tambores no se mueven bajo la resistencia del cable de acero y la cuchara. Si alguno de los engranajes está bloqueado por el dispositivo de operación, el tambor correspondiente gira para enrollar el cable e impulsar la cuchara. En este momento, el otro engranaje interno no está bloqueado y su tambor gira bajo la acción activa del cable de acero, liberándolo. El freno de operación bloquea alternativamente los engranajes internos de los tambores de trabajo y descarga, y la cuchara realiza el trabajo de rastrillado.
