Viga de Escalera Trapezoidal para Minería de 300 mm, Malla Soldada en Forma de T, Cámara de Túnel, Alcantarilla, Soporte de Ingeniería Subterránea

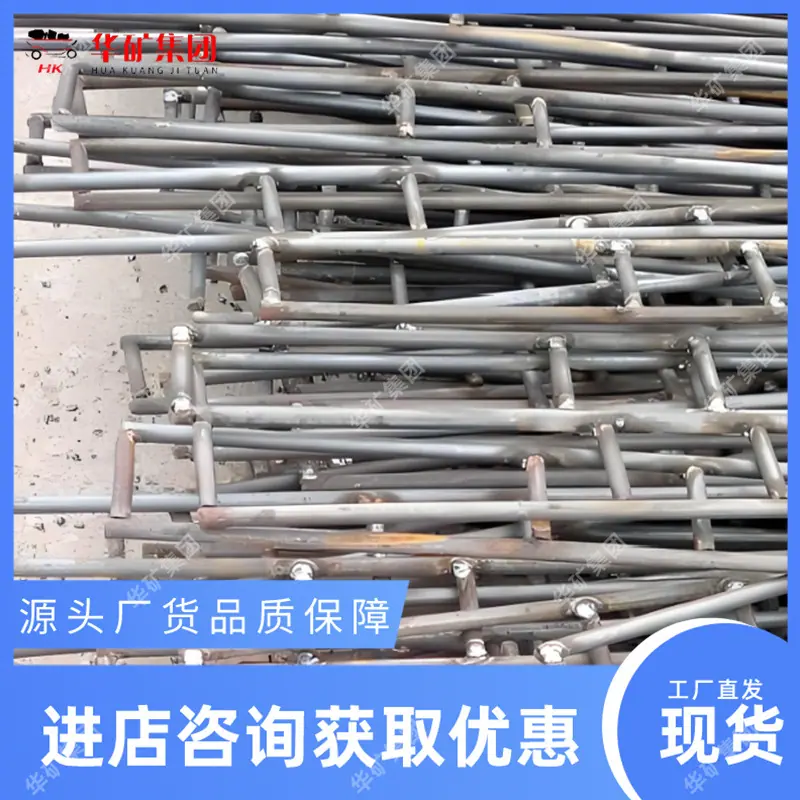

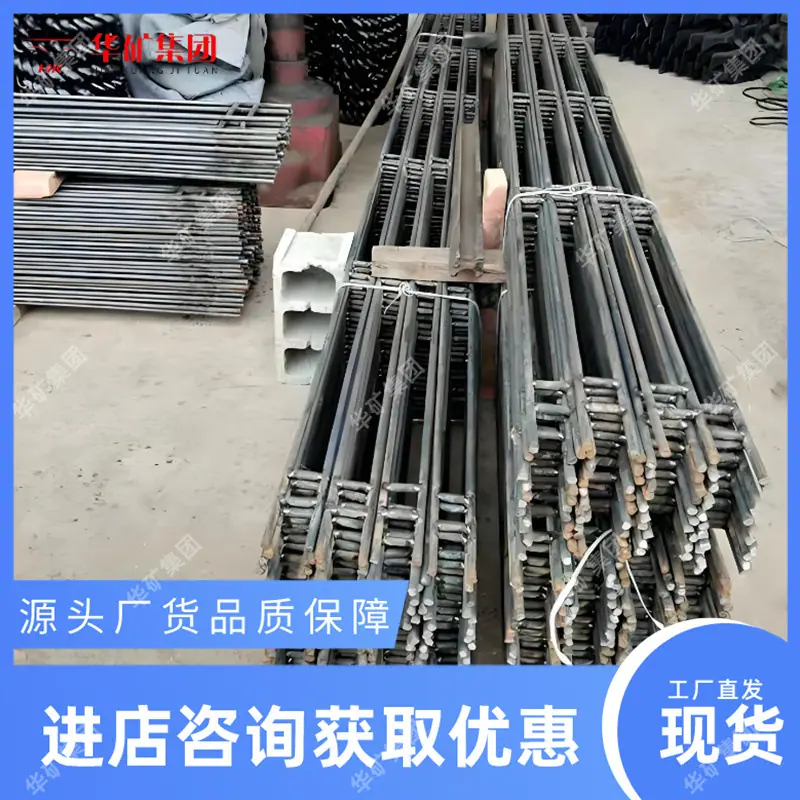

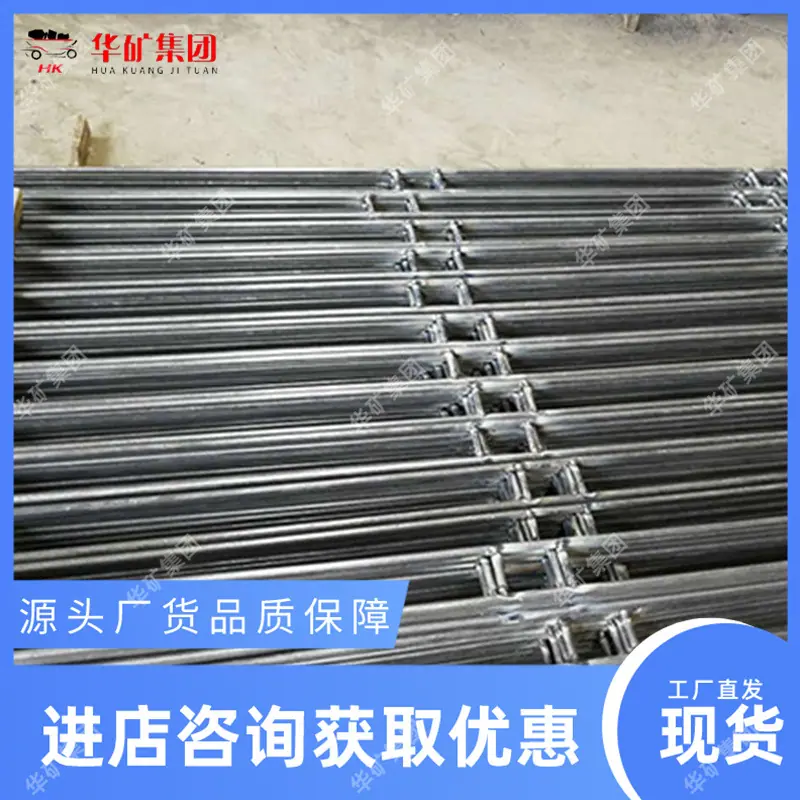

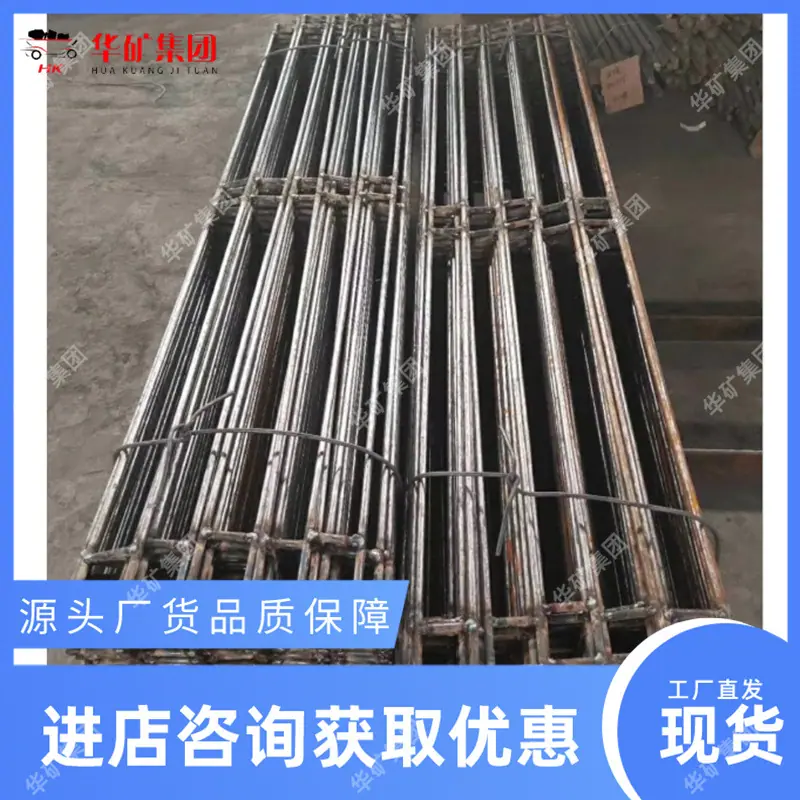

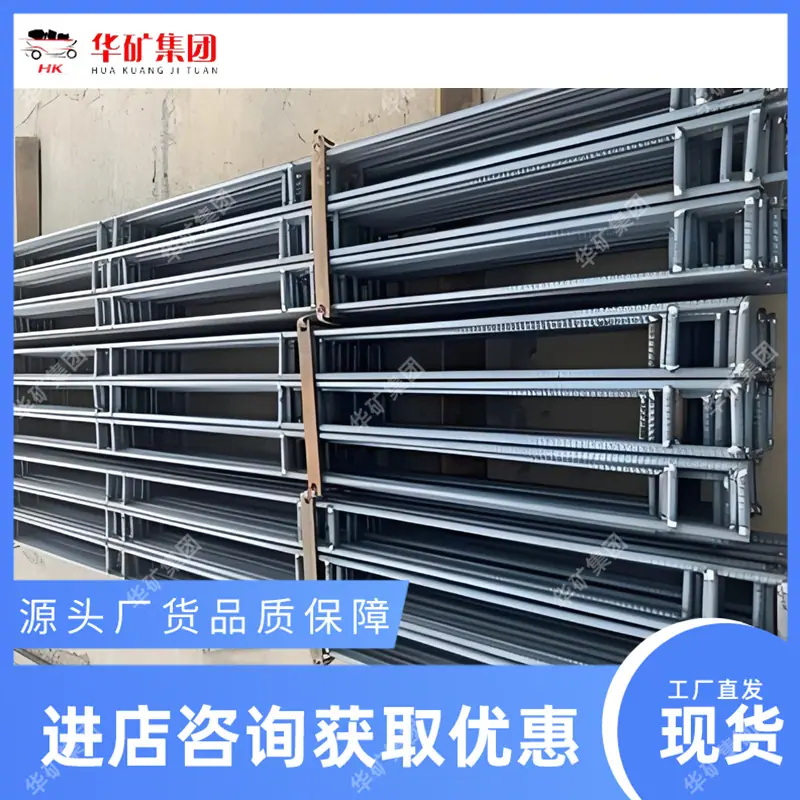

La viga de escalera minera, como su nombre indica, es una viga metálica con forma de escalera. Generalmente está compuesta por dos barras longitudinales paralelas (barras principales) y barras transversales (barras de soporte) distribuidas uniformemente entre las barras longitudinales, conectadas mediante soldadura o tejido. Pertenece al campo del soporte de túneles y se utiliza junto con pernos de roca, malla metálica, etc., para formar un sistema de soporte activo completo.

1. Formación de soporte general: Conectar pernos de anclaje individuales e independientes entre sí, de modo que la carga de roca circundante entre los pernos de anclaje pueda transferirse eficazmente a todos los pernos de anclaje, formando una estructura de soporte continua y general, previniendo la caída de fragmentos de roca.

2. Mejorar la estabilidad del techo: En conjunto con la malla metálica, puede controlar eficazmente el colapso de la roca fracturada entre los pernos de anclaje, mejorando en gran medida la integridad y estabilidad del techo.

3. Mejorar el estado de tensiones de las barras de anclaje: Hacer que la tensión en las barras de anclaje sea más uniforme, evitar la concentración de tensiones y utilizar plenamente la capacidad de soporte de cada barra de anclaje.

4. Garantizar la seguridad operativa: Proporcionar un entorno de trabajo más seguro para los trabajadores subterráneos y el equipo es una de las garantías importantes para la producción segura en las minas de carbón.

• Armadura longitudinal (armadura principal): Generalmente utiliza acero redondo, varilla corrugada o acero plano de mayor diámetro, y es la parte principal que soporta la carga de la viga de la escalera.

• Barras horizontales (barras de amarre): hechas de acero redondo o varilla corrugada de menor diámetro, soldadas perpendicularmente a las barras longitudinales, principalmente para conexión y estabilización, asegurando que las dos barras longitudinales permanezcan paralelas y al espaciado especificado.

• Nodo: El punto de conexión del refuerzo longitudinal y transversal. Las vigas de escalera soldadas requieren puntos de soldadura fuertes, libres de soldaduras incompletas o faltantes; los tipos tejidos dependen del entrelazado mecánico.
