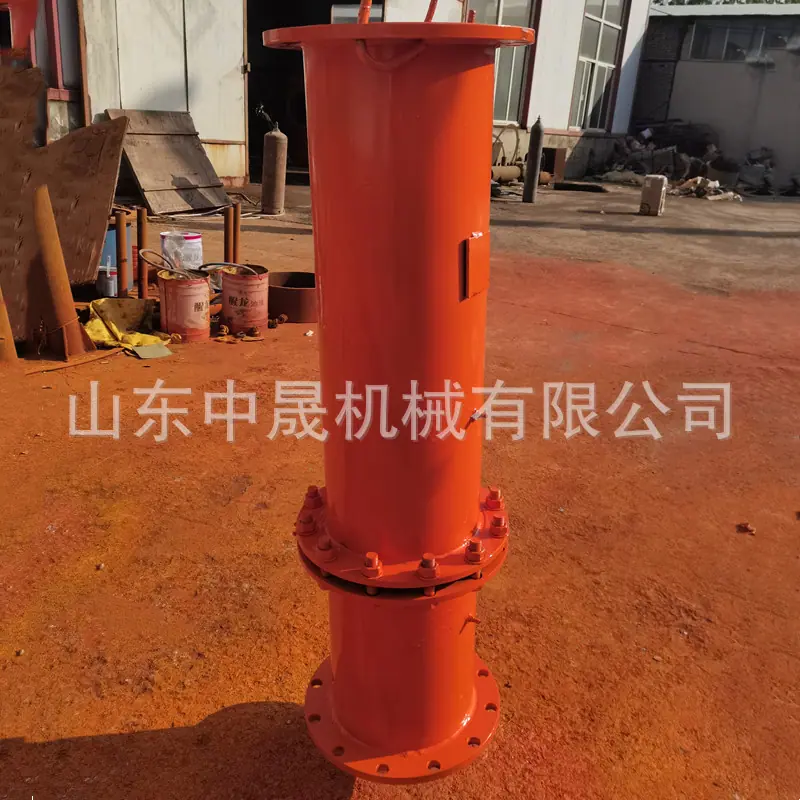

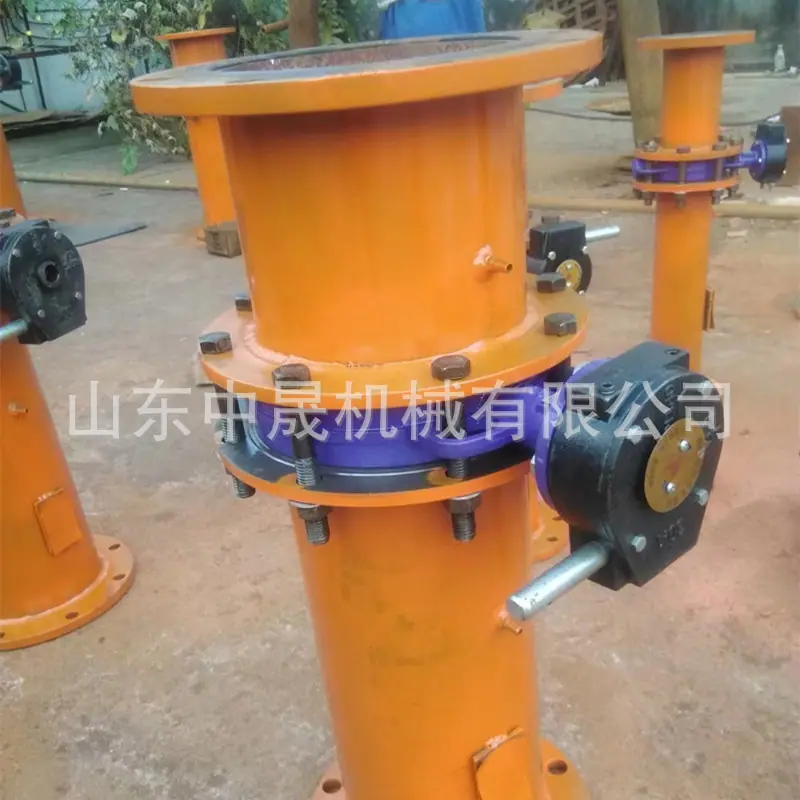

Medidor de flujo de orificio FKL para drenaje de gas en minas de carbón medidor de flujo de orificio rotatorio medidor de flujo de orificio DN400

El caudalímetro de placa de orificio se utiliza para medir el flujo de gas en la tubería de extracción de gas. Cuando el gas pasa a través de la placa de orificio por la tubería, el caudal aumentará y se generará una diferencia de presión en ambos lados de la placa de orificio. Existe una relación constante entre el caudal y la diferencia de presión. El caudal del gas en la tubería se puede calcular mediante la diferencia de presión. El caudalímetro de placa de orificio consta de una placa de estrangulación con una abertura central añadida a la tubería de extracción de gas, secciones de tubería verticales a ambos lados de la placa de orificio y una tubería de presión. Cuando el gas fluye a través de la placa de orificio en la tubería, el haz de flujo formará una contracción local. Bajo la condición de presión total constante, la contracción aumenta el caudal y reduce la presión estática, y se generará una diferencia de presión estática antes y después de la placa de estrangulación. Bajo las mismas condiciones de sección transversal de la tubería, cuanto mayor sea el flujo de gas, mayor será la diferencia de presión generada, por lo que el flujo de gas se puede determinar midiendo la diferencia de presión.

Parámetros del producto del medidor de flujo de orificio:

Diámetro nominal: DN50-DN1000

Presión nominal: 0,25-20 MPa

Método de toma de presión: Toma de presión en la junta de esquina, Toma de presión en la brida
