Pilar Hidráulico Único de Fibra de Vidrio Instalación Conveniente y Operación Fácil Dw35-30 Pilar Hidráulico Único de Fibra de Vidrio

Descripción general del producto de hélice hidráulica simple de FRP:

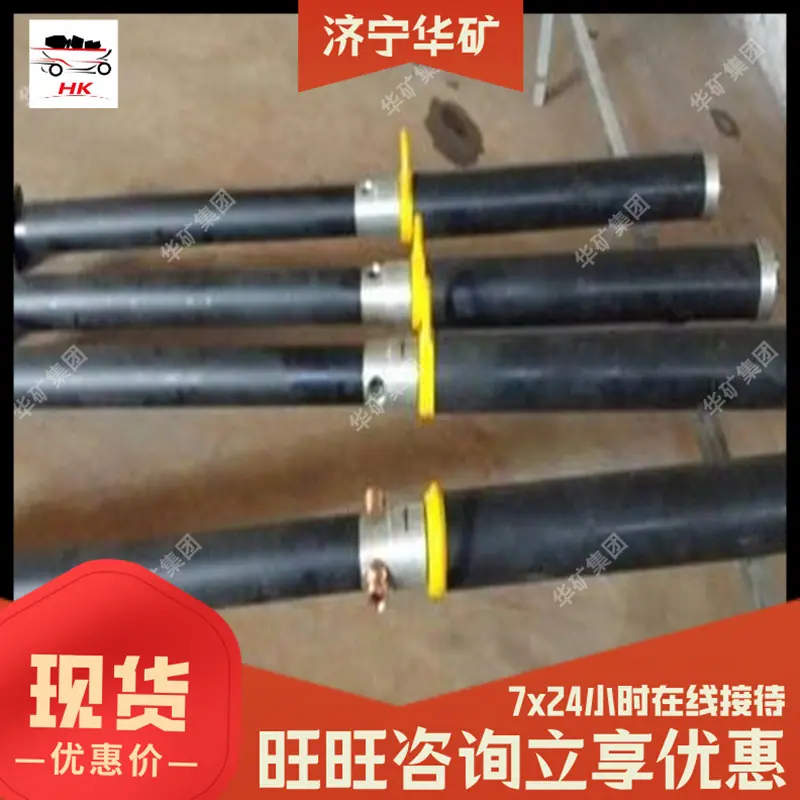

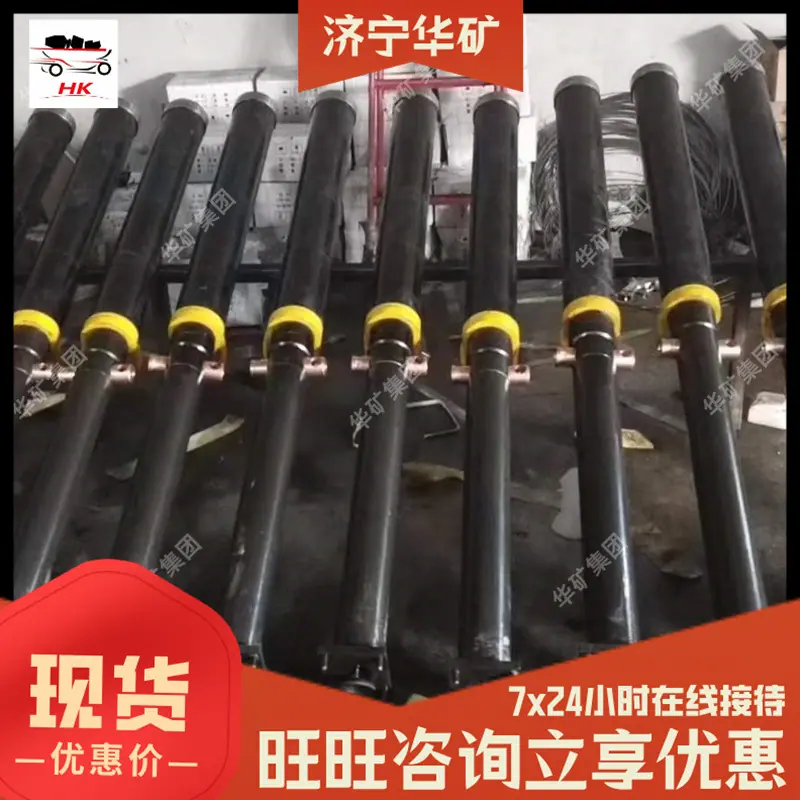

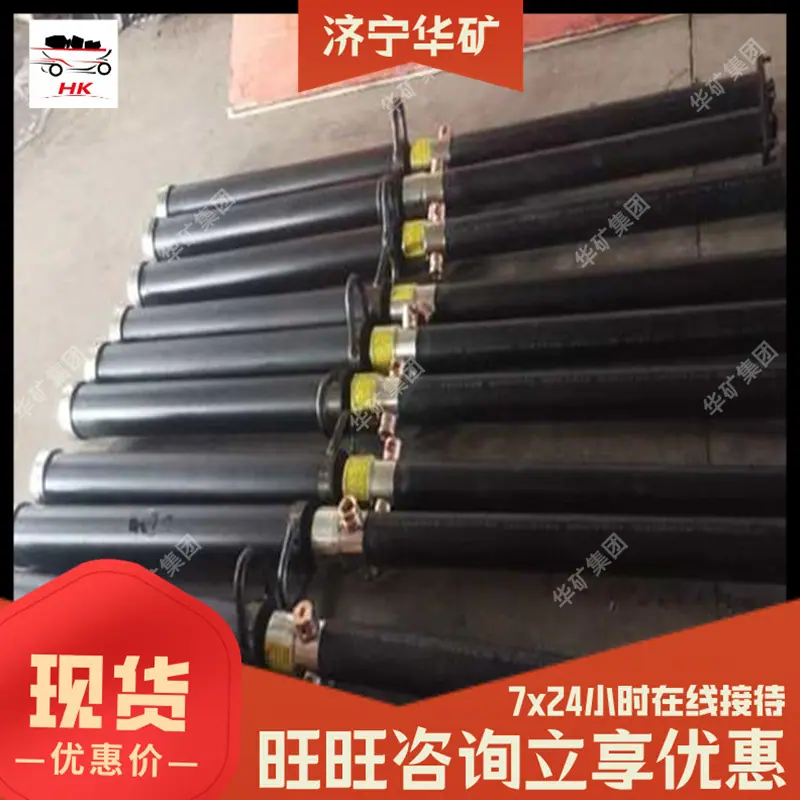

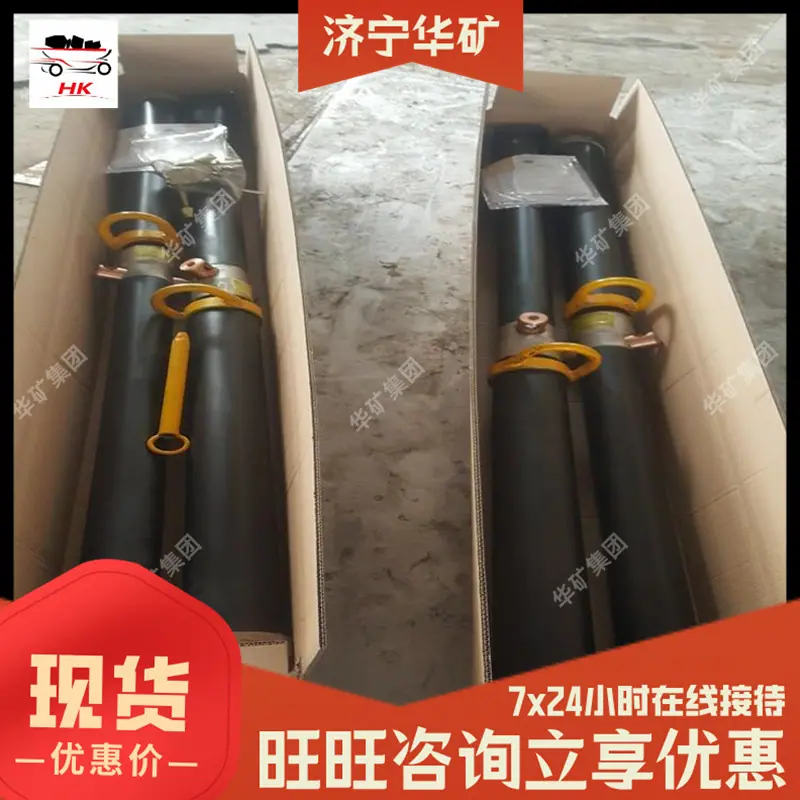

Puntal hidráulico simple de FRP (puntal simple de FRP) es un nuevo tipo de equipo de soporte minero fabricado con resina reforzada con fibra de vidrio (FRP)*. Tiene las características de peso ligero, resistencia a la corrosión y alta resistencia. Es adecuado para el soporte de techos en minas de carbón, minas de metales y proyectos de túneles. En comparación con los pilares metálicos tradicionales, tiene ventajas significativas en seguridad, eficiencia de manejo y economía a largo plazo.

Características del producto de hélice hidráulica simple FRP:

El puntal hidráulico simple de FRP se caracteriza por su ligereza, resistencia a la corrosión y fácil manejo. Su peso es solo aproximadamente el 40% del de un puntal de acero de la misma altura, lo que reduce considerablemente la intensidad de trabajo del operador y mejora la eficiencia. El puntal hidráulico simple de FRP es un nuevo tipo de puntal hidráulico simple. Es seguro, fiable y ligero de usar. Ha tenido una excelente aceptación y reconocimiento en las principales minas de carbón y su uso es cada vez más extendido en el soporte de minas de carbón.

Principio de funcionamiento de la hélice hidráulica simple de FRP:

El soporte hidráulico simple de PRFV inyecta líquido en la válvula de tres vías conectada a él a través de la estación hidráulica. Este comienza a ascender y alcanza la altura requerida. El anillo de sellado interno del soporte hidráulico completa el soporte. Si desciende, se abre la válvula de descarga de la válvula de tres vías y el soporte hidráulico comienza a descender para completar el trabajo.

Proceso de uso de hélice hidráulica simple de FRP:

(I) Proceso de elevación y soporte inicial Al levantar el soporte hidráulico simple de FRP, inserte la pistola de inyección en el sistema de tuberías en el cuerpo de la válvula de llenado de aceite de la válvula de tres vías, cuelgue el manguito de bloqueo, opere la pistola de inyección y el líquido a alta presión de la estación de bombeo abrirá la válvula unidireccional de bola en la válvula de tres vías a través de la pistola de inyección y entrará en el soporte, lo que obligará al pistón a subir.

(II) Proceso de soporte de carga: Tras la instalación del puntal hidráulico simple de PRFV, este se encuentra en estado de soporte de carga. A medida que aumenta el tiempo de soporte, aumenta la carga sobre la placa superior de la cara de trabajo. Cuando la carga sobre el puntal supera la resistencia nominal de trabajo, la fuerza del líquido a alta presión en la cavidad interna del puntal sobre la almohadilla de la válvula de seguridad supera la fuerza de sujeción preajustada del resorte de la válvula de seguridad en el manguito guía hexagonal. Esto comprime el resorte de la válvula de seguridad. La almohadilla de la válvula de seguridad y el manguito guía hexagonal se mueven juntos, la almohadilla de la válvula de seguridad se separa del asiento de la válvula, la válvula de seguridad se abre, el líquido de la cavidad interna se desborda y el pistón se contrae. La presión sobre la placa superior se equilibra de nuevo.

(III) Proceso de recuperación del pilar. Al recuperar el puntal hidráulico simple de FRP, inserte la manija de descarga en el orificio de descarga del cilindro de la válvula derecha de la válvula de tres vías, gire la manija de descarga, fuerce el manguito de la válvula, el tornillo de conexión, el cuerpo de la válvula de llenado de aceite y otros componentes para que se muevan axialmente como un todo, comprima el resorte de la válvula de descarga y la almohadilla de la válvula de descarga se separa de la superficie de sellado del cilindro de la válvula izquierda. La válvula de descarga se abre y el fluido de trabajo en la cavidad interna del puntal se rocía en la goaf a través del cilindro de la válvula izquierda. La columna activa se retrae por la acción de su propio peso y el resorte de reajuste. La recuperación del pilar se completa.
