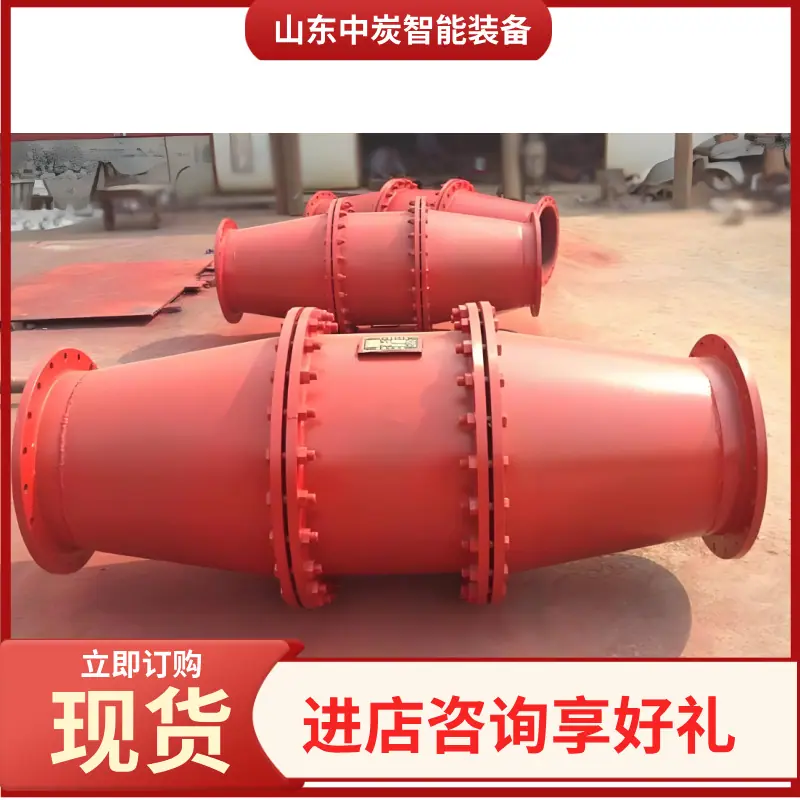

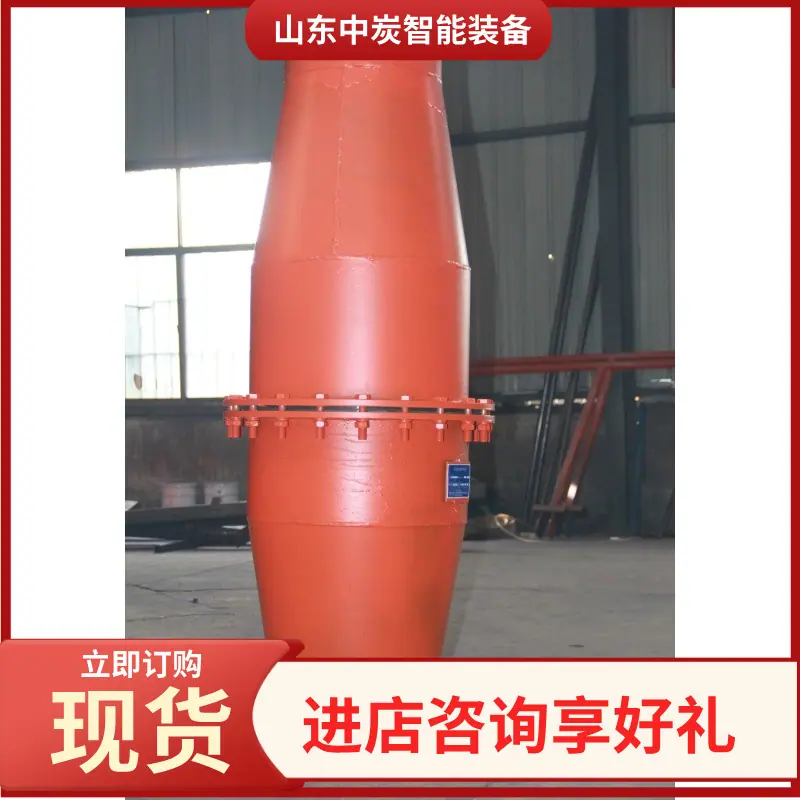

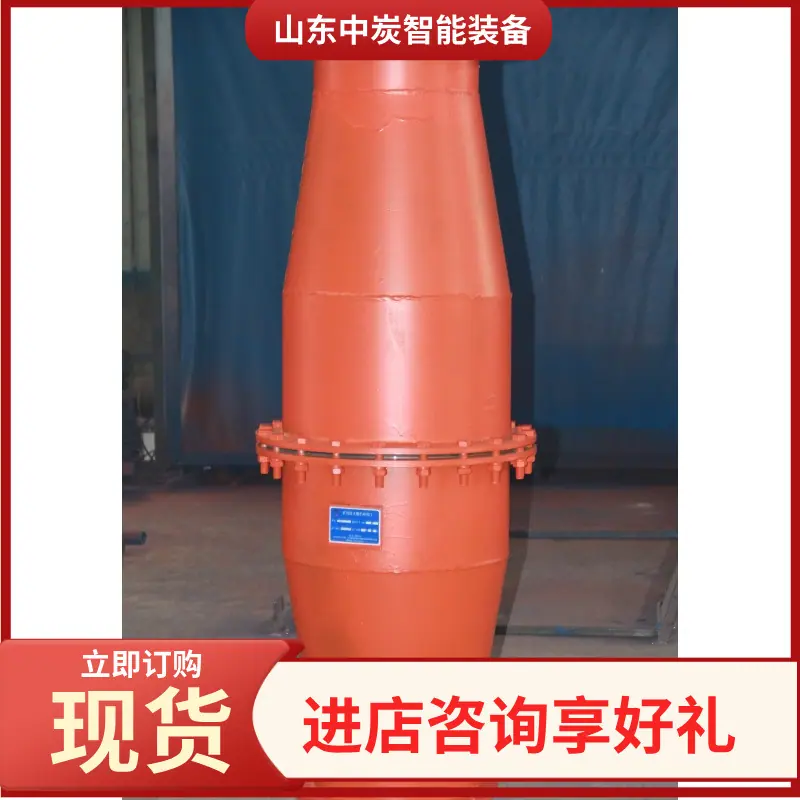

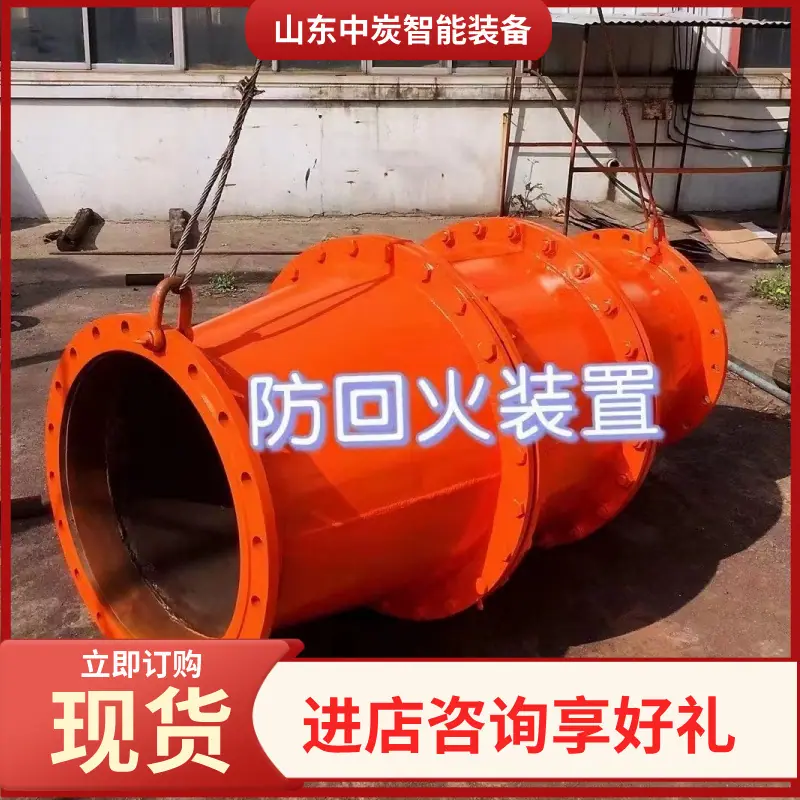

Dispositivo Antirretroceso y Retorno de Gas Tipo Fhq para Tubería Protege el Sistema de Drenaje de Gas Estructura de Malla de Cobre

Introducción del producto del dispositivo anti-retroceso:

El modelo del dispositivo antirretorno de llama para minería es el tipo FHQ. Este dispositivo es un dispositivo especial que se utiliza para prevenir el reflujo de llamas cuando los gasoductos de las minas de carbón explotan y se queman. Es ampliamente utilizado. La disipación de calor de la malla de cobre se utiliza para aislar la propagación de las llamas. Este conjunto de dispositivo antirretorno de llamas y protector contra explosiones es un elemento de seguridad necesario para el sistema de drenaje y utilización de gases. El dispositivo antirretorno de llamas es adecuado para su instalación en el sistema de tuberías de salida de gas. Generalmente se instala cerca del usuario o del surtidor de gas. El dispositivo antirretorno de llamas protege la seguridad de las minas, tanto superiores como inferiores, las estaciones de bombeo de drenaje y los usuarios.

Ámbito de aplicación: Se instala principalmente en la entrada y salida de la bomba de extracción de gas para brindar protección. En caso de accidente en la bomba o en su salida, evita que la onda expansiva dañe el sistema de extracción e impide que la llama se propague por la tubería de extracción, evitando así su propagación. El dispositivo antirretorno de llama es un elemento de seguridad esencial para el sistema de extracción y utilización de gas. Se instala en las tuberías del lado de succión y del extremo de escape de la bomba de extracción de gas para proteger la seguridad de la mina, del equipo de la bomba y de los usuarios. La malla de cobre disipa el calor para aislar la propagación de la llama.

Parámetros del producto del dispositivo anti-retroceso:

El dispositivo anti-retroceso se divide en 13 especificaciones, incluidos los tipos FHQ-0~12.

Los diámetros correspondientes de entrada y salida de las tuberías de drenaje de gas son: DN150–DN1000.

Diámetros de tuberías del sistema de drenaje aplicables: 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000 mm (se pueden diseñar y fabricar otros diámetros de tuberías del sistema de drenaje según los requisitos del usuario).

Presión de trabajo (presión manométrica): ≤0,04MPa.

Modelo FHQ-1 FHQ-2 FHQ-3 FHQ-4 FHQ-5 FHQ-6

Longitud (mm) 1550 1650 1750 1780 1815 1860

Diámetro del tubo de conexión (mm) 200 250 300 350 400 450

Número de capas de malla de alambre de cobre (capas) 6 6 6 6 6 6

Diámetro de la malla de alambre de cobre (mm) 400 450 500 550 600 650

Masa (kg) 310 330 380 450 510 620
