Zkc127Q Dispositivo de Interruptor de Control Interruptor de Control Neumático Eléctrico Pantalla Intuitiva Interruptor de Control para Minería

Introducción del producto del dispositivo de desvío controlado por el conductor:
El dispositivo de cambio controlado por el conductor está diseñado con tecnologías de codificación digital y reconocimiento por microcontrolador. Se compone principalmente de seis partes: control remoto, receptor, sistema de microcontrolador (es decir, microcomputadora de un solo chip), mecanismo servo, sensor de posición y pantalla. El microcontrolador es el núcleo de control. El transmisor de codificación digital puede enviar 9 señales de codificación diferentes, que representan 9 cambios adyacentes que necesitan ser controlados. El receptor digital recibe la señal digital del transmisor y completa la identificación de diferentes cambios bajo el control del microcontrolador para asegurar que el cambio no controlado no se mueva. El sensor de posición completará la detección de la posición del cambio, y la pantalla mostrará información como el código del cambio, el estado actual de posición del cambio y la falla del dispositivo. El código del cambio se representa con un solo número rojo, y cada número corresponde a un grupo de cambios. El estado actual del cambio se refiere a la posición abierta actual del cambio, es decir, la vía recta y el estado del cambio, que se representan con llamativas flechas verdes "↑" y "→" respectivamente. La información de falla se indica con una pantalla negra.
Principio de funcionamiento del dispositivo de desvío controlado por el conductor:
Tras encender el sistema, se realiza una autoprueba. Si la autoprueba presenta un resultado anormal, se mostrará la indicación de fallo en la pantalla; si la autoprueba es normal, el sistema se encuentra en estado de espera. Cuando el vagón minero entra en el rango de recepción del receptor digital, el conductor presiona el botón correspondiente al código del interruptor en el control remoto a través del código mostrado (1, 2, 3, 4...9). En ese momento, el receptor digital recibe el código del interruptor y lo envía al sistema de microcontrolador para su identificación digital. Tras la confirmación, el sistema de microcontrolador envía una orden al controlador del interruptor para que lo mueva, y el sensor de posición detecta la información de la posición del interruptor. Si el interruptor no está en su lugar, el controlador envía una orden y el controlador del interruptor regresa a la posición inversa. En ese momento, verifique si hay residuos en el interruptor. Después de limpiarlos, vuelva a operar el control remoto; el sistema puede reanudar su funcionamiento normal y la pantalla mostrará la posición actual del interruptor. Este sistema puede equiparse con un botón de operación manual en el controlador para completar la operación del interruptor manual para evitar un tratamiento de emergencia cuando el voltaje del control remoto es insuficiente y no se puede controlar de forma remota normalmente, lo que garantiza un funcionamiento confiable del sistema.
Composición del producto del dispositivo de desvío controlado por el conductor:

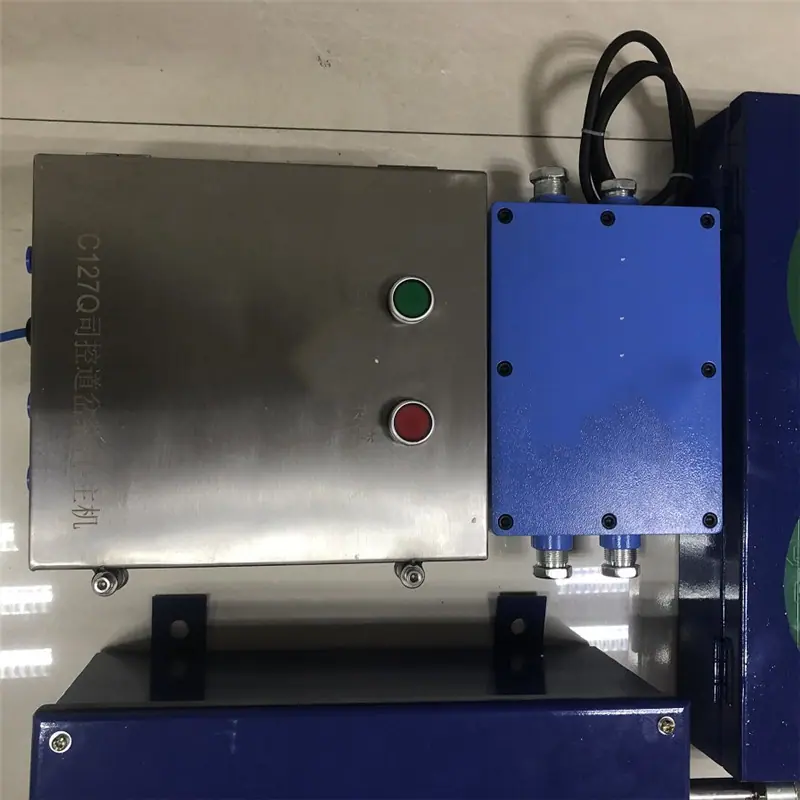

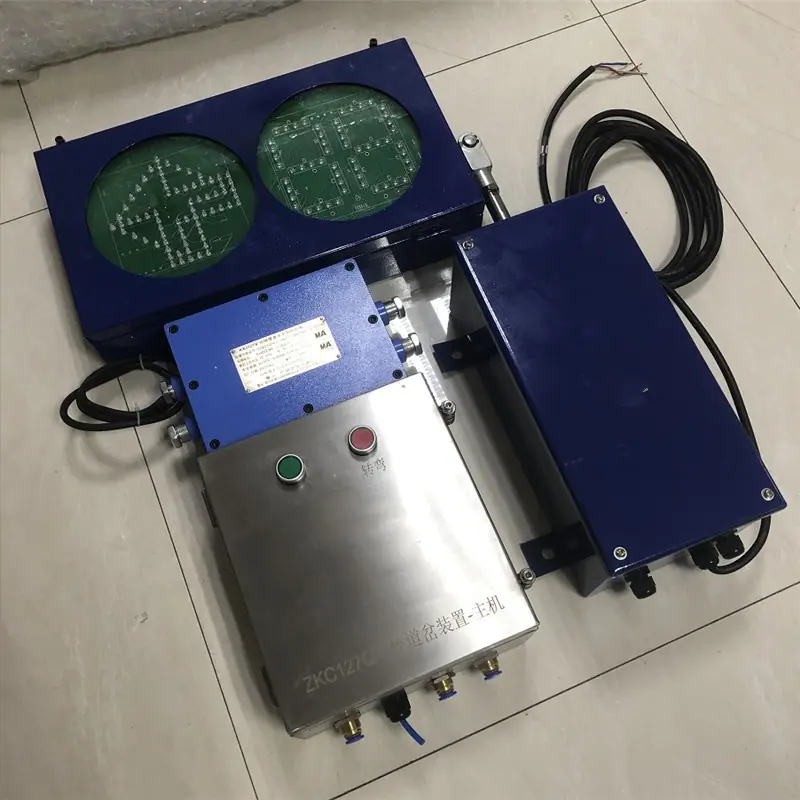

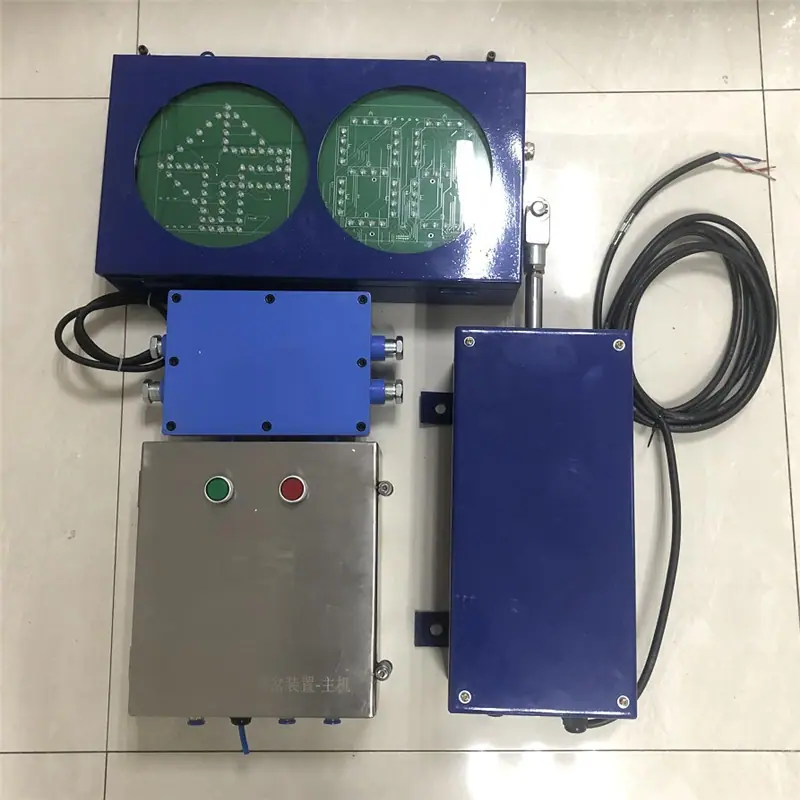

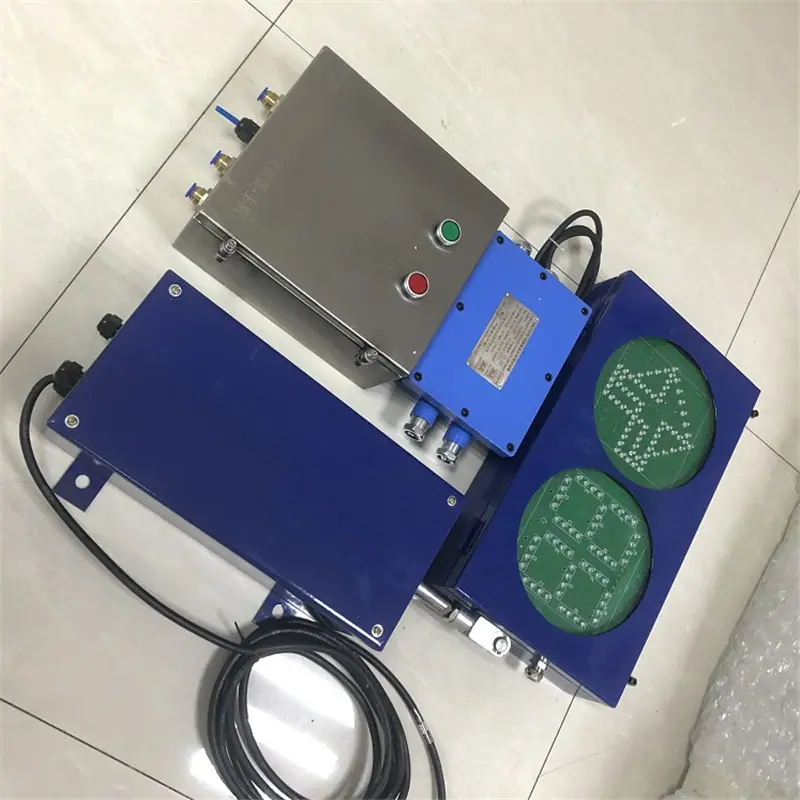

El dispositivo consta de varias partes, incluido el controlador, el interruptor eléctrico, el transmisor, la pantalla, etc.
Características del producto del dispositivo de desvío controlado por el conductor:
(1) El controlador utiliza un microordenador de un solo chip con alta capacidad antiinterferente para la adquisición, identificación y evaluación de señales. El control remoto inalámbrico permite controlar con precisión el desvío a larga distancia para garantizar la conducción segura de la locomotora.
(2) Al adoptar tecnología de codificación digital, el sistema tiene una fuerte capacidad antiinterferente;
(3) La pantalla indica intuitivamente la posición actual del desvío y el conductor puede cambiar de forma remota la posición de apertura del desvío de acuerdo con la dirección objetivo de la locomotora;
(4) La pantalla tiene un alto brillo, fuentes hermosas y puede mostrar la posición de participación con precisión y claridad;
Ámbito de aplicación del dispositivo de desvío controlado por el conductor:
Este dispositivo es adecuado para el control centralizado y el control individual de desvíos en minas de carbón, minas no carboníferas, pozos de minas, patios de minas y túneles de transporte.
Parámetros del producto del dispositivo de desvío controlado por el conductor:
(1) Temperatura ambiente: 0℃～+40℃;
(2) Humedad relativa: ≤96% (25℃);
(3) Instalar en un lugar sin rociado de agua, goteo o vibración severa;
(4) En minas donde exista una mezcla explosiva de biogás pero no haya ambiente de gas o vapor que dañe el aislamiento.
(5) Voltaje de trabajo: CA 127 V, 50 Hz;
(6) Tipo a prueba de explosiones: Tipo a prueba de explosiones para minería e intrínsecamente seguro, marca a prueba de explosiones: Exd[ib]I.
