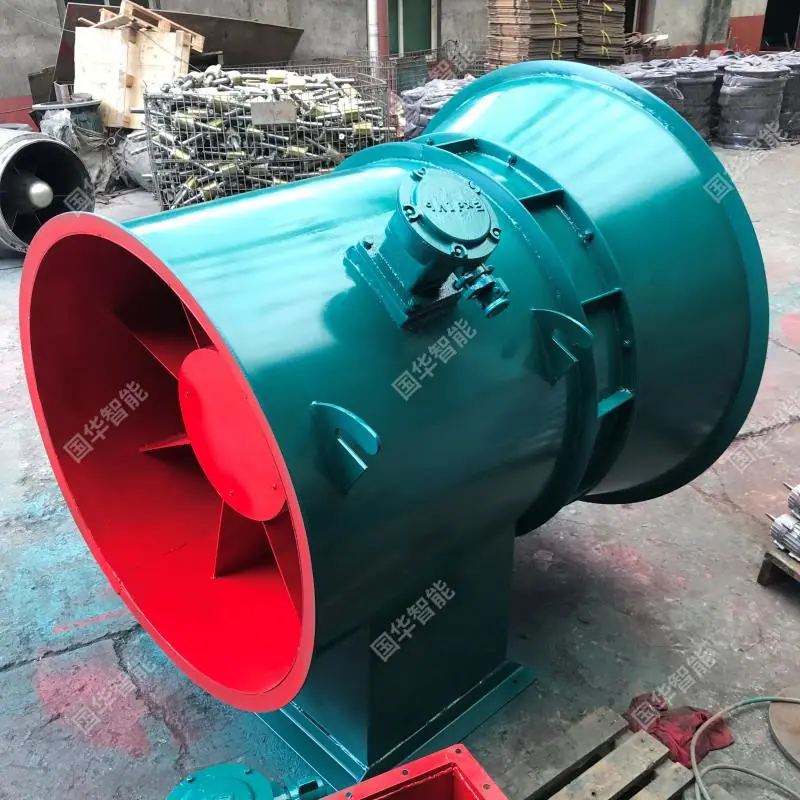

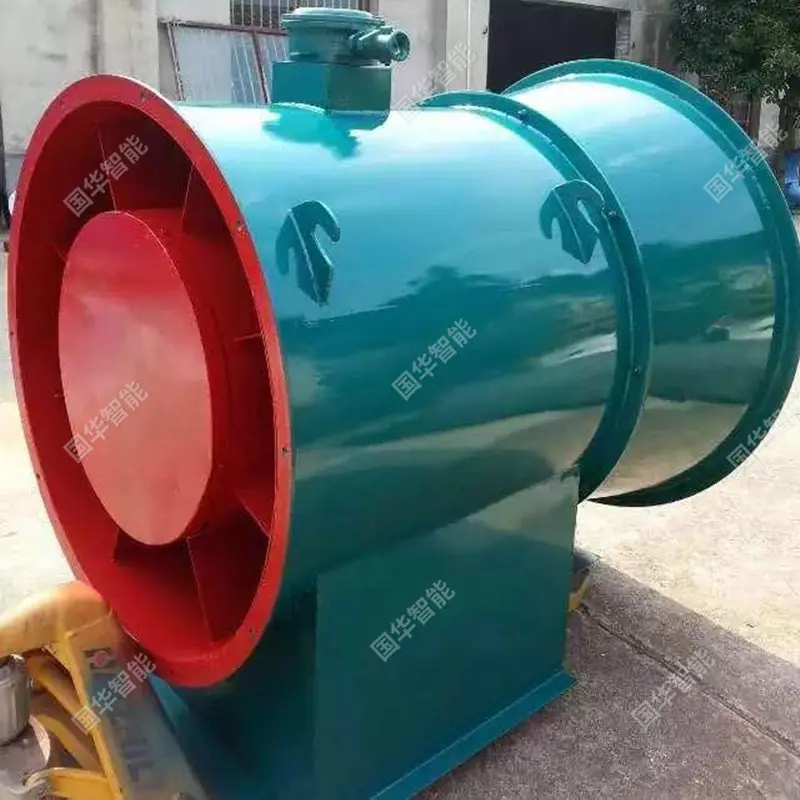

Ventilador Axial Local de Empuje Rotación Opuesta Fbd No 8.0/2X55 Ventilador Axial Antideflagrante para Minería

1、El ventilador axial local de extracción a prueba de explosiones para minería de rotación inversa es una nueva generación de ventilador local de uso general desarrollado y producido basándose en la estructura y el rendimiento técnico de los ventiladores axiales locales de rotación inversa. El ventilador se utiliza principalmente para ventilación de extracción en galerías de sección grande y pequeña durante la excavación subterránea de minas de carbón. Este ventilador tiene las características de estructura razonable, alta eficiencia y bajo ruido.

2. La temperatura del gas del ventilador axial de flujo axial contrarrotatorio tipo escape a prueba de explosiones para minería es de -20℃~+40℃, la humedad relativa no es superior al 95% (a 25℃) y la altitud no debe exceder los 1000 m. Se permite que el medio transportado por el ventilador contenga gas metano, y el contenido de polvo del gas que pasa no debe exceder los 200 mg/m³. El ventilador se utiliza principalmente en minas de carbón con riesgos de gas metano, se instala en la galería de retorno de aire y se utiliza junto con el conducto de viento de presión negativa para la ventilación de extracción.

2. Características

1. El ventilador axial local de flujo axial a prueba de explosiones tipo extracción contrarrotatorio para minería consta de dos máquinas principales de trabajo, y los impulsores de dos etapas giran en direcciones opuestas. Es decir, el impulsor de primera etapa gira en sentido horario y el impulsor de segunda etapa gira en sentido antihorario, y el número de álabes en las dos etapas es primo entre sí. El aire obtiene energía del impulsor de primera etapa y se expulsa después de ser presurizado por el impulsor de segunda etapa. Además de aumentar la energía del flujo de aire, el impulsor de segunda etapa también tiene la función de la paleta guía estática en el ventilador axial común. Al obtener la guía y rectificación del componente de velocidad circunferencial, rectifica el impacto del flujo de aire, aumenta la energía del flujo de aire, reduce el vórtice de estela y reduce el ruido.

2. Las aspas del ventilador local axial de flujo extraíble a prueba de explosiones para minería adoptan la teoría avanzada de flujo tridimensional doméstica para el diseño de rendimiento aerodinámico, y utilizan aspas helicoidales de placa curva con forma de perfil aerodinámico, que tienen alta eficiencia aerodinámica y un área eficiente amplia. , el efecto de ahorro de energía es significativo. También permite que el flujo de aire pase a través del ventilador a alta velocidad y sin problemas, garantizando el funcionamiento seguro del ventilador.
