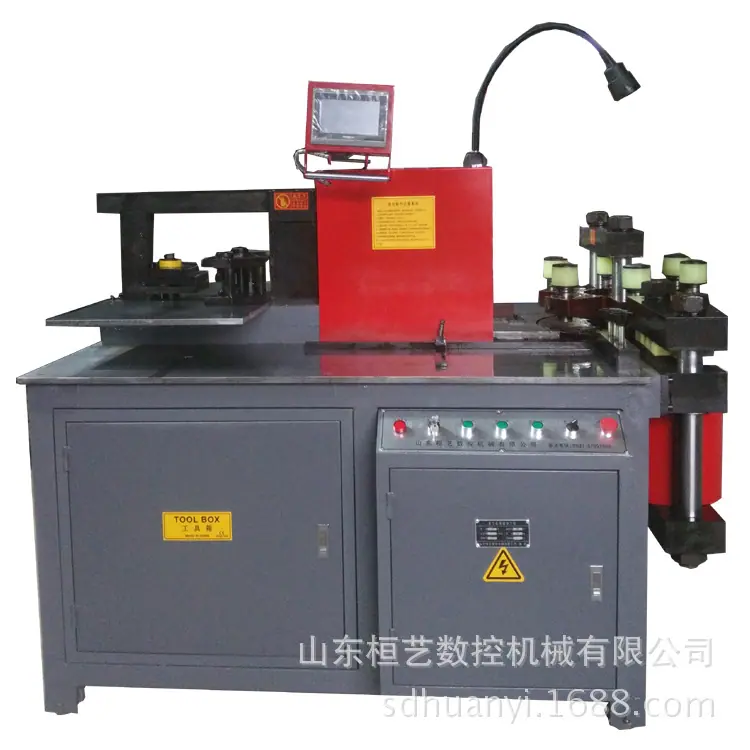

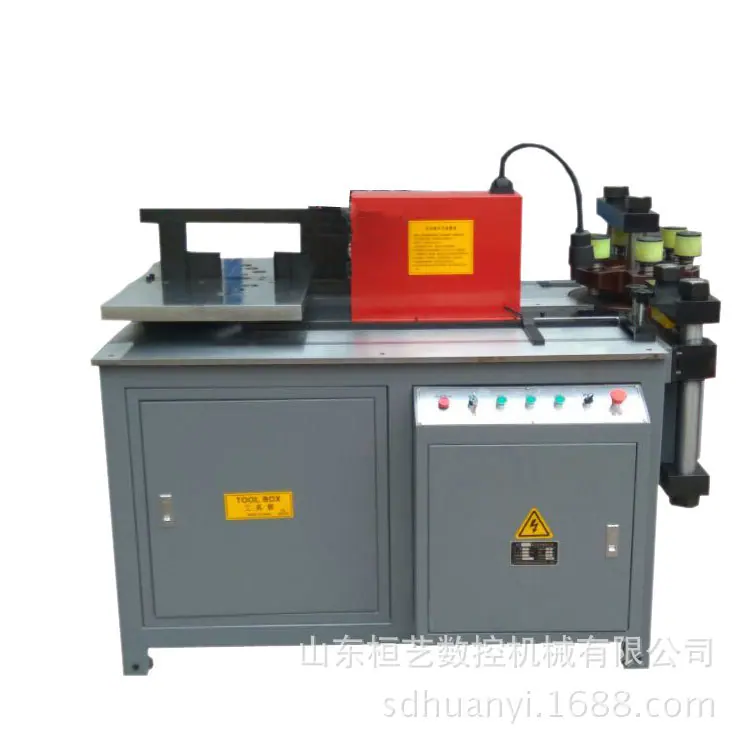

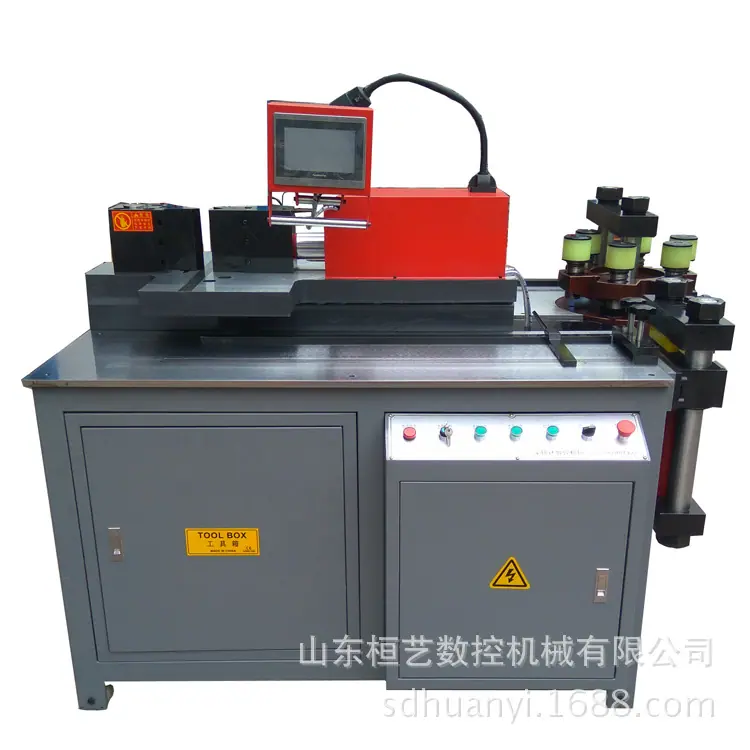

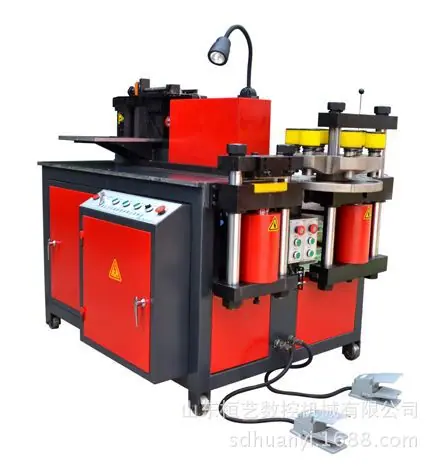

Máquina de barras de bus de tres estaciones, máquina procesadora de barras de bus de cobre multifuncional, máquina procesadora de barras de bus multiestación tres en uno

Las máquinas procesadoras de barras colectoras de la serie Huan Yi Ben tienen tres unidades: punzonado, cizallado y doblado. La función principal es procesar barras colectoras de cobre y aluminio de diferentes especificaciones. Mediante el uso de la unidad de procesamiento correspondiente, se pueden realizar de manera conveniente y rápida diversos procesos como corte, punzonado (agujeros redondos, agujeros alargados), doblado plano, doblado vertical, embutido, aplanado, torsión, prensado de terminales de cable, etc., en barras colectoras de cobre y aluminio. Ampliamente utilizadas en industrias de fabricación de conjuntos eléctricos completos como aparamenta de alta y baja tensión, subestaciones, conductos de barras, bandejas portacables, interruptores eléctricos, equipos de comunicación, electrodomésticos, construcción naval, equipos de automatización de oficinas, fabricación de ascensores, fabricación de chasis y armarios, etc.

■ Características clave
1. La estación de cizallado adopta una estructura de cizallado de doble columna, con un corte limpio, sin material de desecho, sin rebabas y sin colapso de esquinas.

2. La estación de punzonado adopta una mesa giratoria de cuatro estaciones, y la mesa giratoria es una pieza mecanizada integralmente, lo que garantiza la alineación absoluta de los troqueles superior e inferior,

Se ha mejorado la concentricidad del molde, y la vida útil del molde se ha incrementado enormemente.

3. La estación de doblado adopta una estructura de doblado cerrada, lo que hace que su procesamiento de dobleces planos y embutido sea más uniforme.

4. La estación de doblado adopta mesas de trabajo dobles, logrando una verdadera no interferencia.

5. Las tres estaciones de trabajo de la máquina pueden operar simultáneamente sin interferir entre sí, mejorando en gran medida la eficiencia del trabajo.

6. El tanque de aceite hidráulico está soldado con placa de acero de 3 mm de espesor y ha sido fosfatado, lo que garantiza que el aceite hidráulico no se deteriorará durante el uso a largo plazo.

7. La máquina tendrá ruedas para facilitar su movimiento.

8. Adoptando control PLC, es más estable y confiable comparado con el control de relé tradicional.

Parámetros del dispositivo
Punzonado: Φ4.3≈Φ25, Espesor máximo: 12mm, Ancho máximo: 150mm.
Corte: Espesor máximo: 12 mm, Ancho máximo: 150 mm.
Doblez: Doblez plano 12mmX150mm, Doblez vertical: 100mm (10mm de espesor)
Dimensiones externas: largo×ancho×alto＝1600mm×1200mm×900mm
Peso: 1350 kg

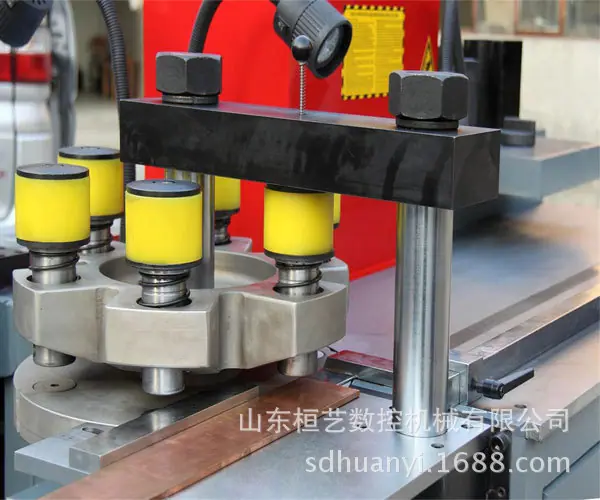

La unidad de punzonado adopta un tipo de torreta dentada, que puede instalar simultáneamente 6 juegos de matrices de punzonado.

Configuración de molde estándar:

1、Dados de punzonado: φ7、φ9、φ11、φ13、φ17、φ13*18 un juego cada uno

2、Troquel de corte: un juego

3、Molde de doblado plano: un juego

4、Molde de codo: un juego

5. Molde de repujado: un juego

Accesorios principales seleccionados:

Motor Principal            Yancheng Lijiia    4kw                       3 unidades
Bomba de engranajes            Taiwan Xin Hong  HGP-3A-F11                  3 unidades
Válvula Direccional Electromagnética        Shanghai Fengyi  DSG-02-3C60-AC220V         3 pzas
Válvula de alivio de acción directa Shanghai Fengyi DG-02H 3 piezas
Contactor AC Schneider
Relé de Sobrecarga Térmica           Schneider
