La Perforadora de Túneles para Mina de Carbón Zlj Tiene Gran Capacidad de Perforación para Exploración de Agua y Gas Minero
Variaciones

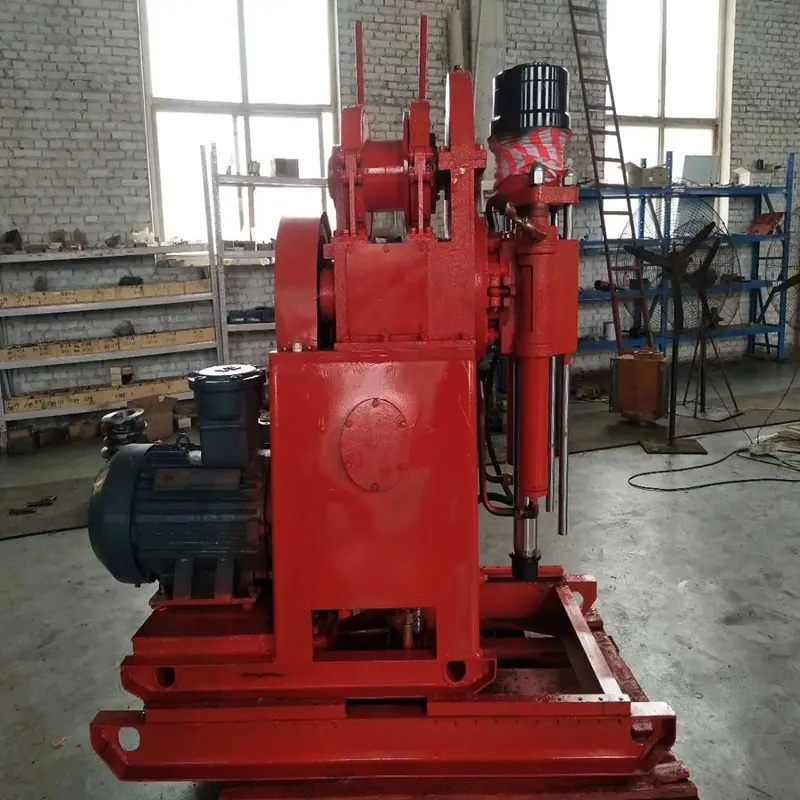

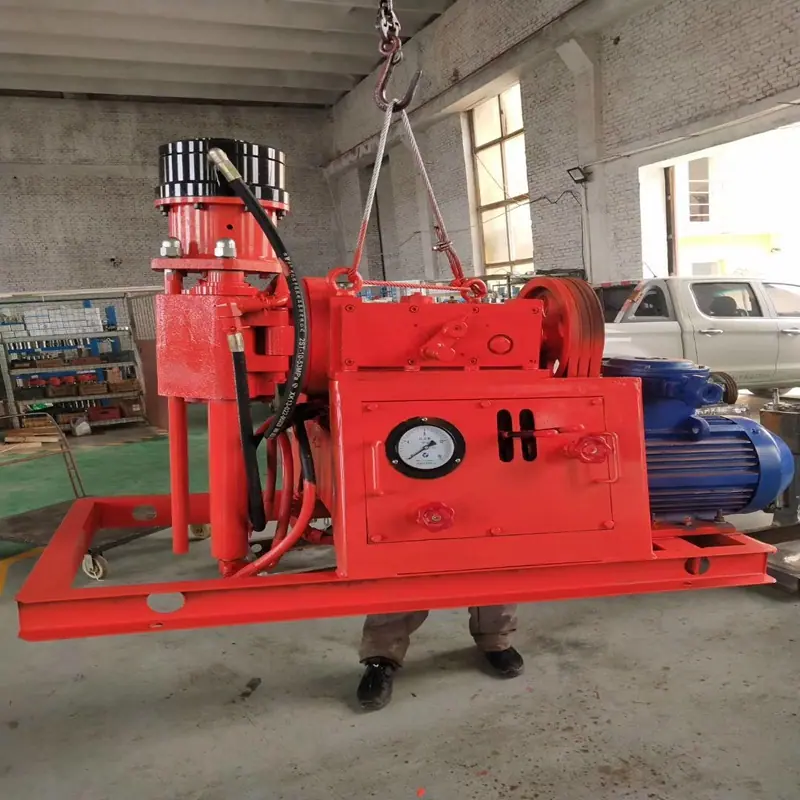

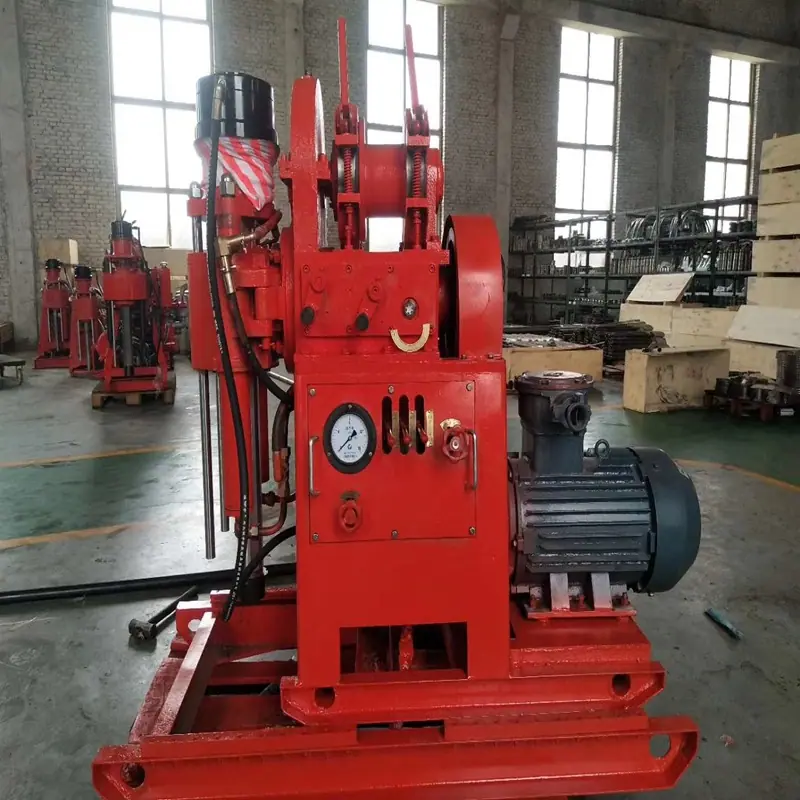

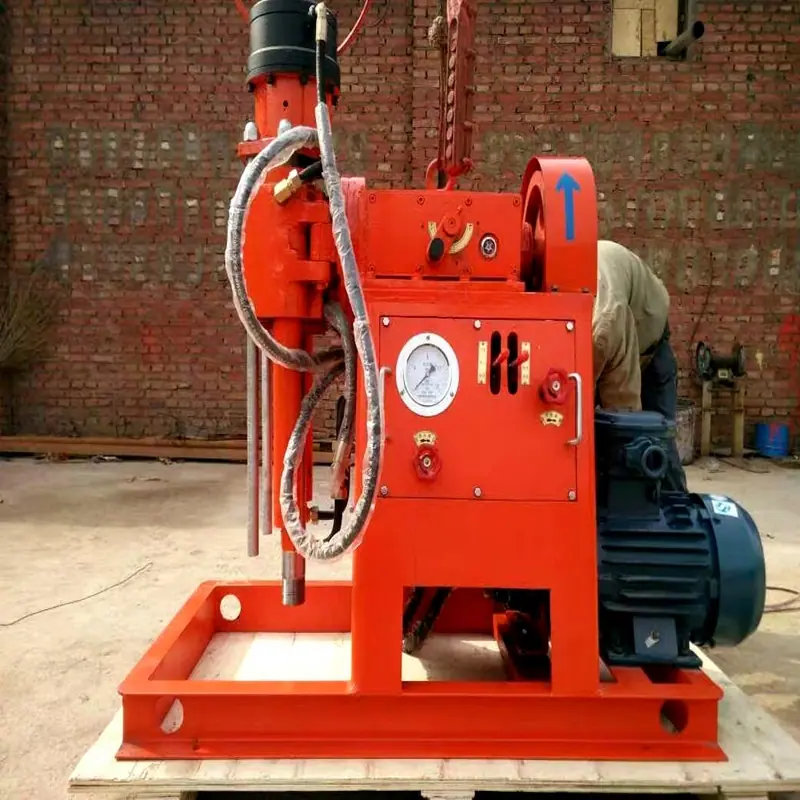

Las perforadoras de túneles serie ZLJ para minas de carbón se utilizan principalmente para la exploración de agua, la exploración y el drenaje de gas, la supresión de polvo y la inyección de agua, y diversos barrenos de ingeniería y barrenos de estructura geológica en diferentes ángulos en las minas de carbón. Se utilizan principalmente dentro de la mina para perforar barrenos de 0 a 360 grados para la exploración y el drenaje de agua, barrenos de estructura geológica, barrenos contra incendios, extracción y drenaje de gas, y otros fines de ingeniería. También se pueden utilizar en la superficie para perforar barrenos de exploración geológica y otros barrenos de ingeniería. En las minas de mineral de hierro, se utilizan para perforar rocas para facilitar la extracción de mineral. También se pueden utilizar para perforar barrenos para inyección de lechada en túneles de metro, zanjas de cables y pozos de cimentación. Exploración geológica de superficie, refuerzo de cimientos de edificios y perforación de barrenos en varios ángulos en minas de carbón, minas de mineral de hierro y minas de oro para exploración de agua, exploración de carbón, taponamiento de agua y extracción de gas.
Incorpora transmisión mecánica, con una estructura simple, tamaño compacto, peso ligero, fácil operación y rendimiento confiable. Está equipado con mandril hidráulico y cilindro de alimentación hidráulico.
El propósito principal:
Se utiliza principalmente para perforar pozos en diversos ángulos dentro de minas con fines de exploración de agua, exploración de carbón, extracción de gas, prevención de polvo e inyección de agua, entre otros. También se puede utilizar para exploración geológica del suelo, refuerzo de cimentaciones de edificios, entre otros.
|
Parámetros técnicos |
|
Parámetros técnicos
|
ZLJ-200
|
ZLJ-250
|
ZLJ-350
|
ZLJ-400
|
ZLJ-700
|
|
|
Par de salida nominal del eje vertical (N˙m)
|
200
|
250
|
350
|
400
|
700
|
|
|
Utilice tubería de perforación
|
(milímetros)
|
φ42
|
φ33,5/42
|
φ33,5/42
|
φ42
|
φ42/50
|
|
Profundidad de perforación
|
tubería de perforación de φ33,5 (m)
|
50
|
100/75
|
200/150
|
200
|
250/200
|
|
Varilla de perforación φ42 (m)
|
|
75
|
150
|
|
200
|
|
|
Diámetro de perforación
|
Apertura (mm)
|
φ89
|
φ89
|
φ89
|
φ108
|
φ108
|
|
Agujero final (mm)
|
≥φ50
|
≥φ50
|
≥φ50
|
≥φ76
|
≥φ76
|
|
|
Diámetro del eje vertical
|
×
|
φ44
|
φ44
|
φ44
|
φ44
|
φ54
|
|
Revoluciones del eje vertical
|
(rpm)
|
112/192/350
|
120/205/363
|
120/214/375
|
115/205/360
|
123/219/385
|
|
Recorrido del eje vertical
|
(milímetros)
|
400
|
400
|
400
|
400
|
400
|
|
Fuerza de tracción nominal
|
(kN)
|
22 (a 7 MPa)
|
12(a 7 MPa)
|
12(a 7 MPa)
|
30 (a 7 MPa)
|
50 (a 10 MPa)
|
|
Empuje nominal
|
(kN)
|
16 (a 7 MPa)
|
9(a 7 MPa)
|
9(a 7 MPa)
|
20(a 7 MPa)
|
30 (a 10 MPa)
|
|
Rango de ángulo de perforación
|
(（。）
|
0~3600
|
0~3600
|
0~3600
|
0~3600
|
0~3600
|
|
Capacidad de elevación del cabrestante
|
(kN)
|
|
7.35/5.88/3.28
|
8,7/4,74/2,69
|
15/8/4.5
|
18/10/5.7
|
|
Velocidad de elevación de una sola capa de cabrestante
|
(EM)
|
|
0,22/0,374/0,672
|
0,25/0,45/0,79
|
0,25/0,45/0,79
|
0,26/0,46/0,81
|
|
Capacidad de la cuerda del tambor
|
(metro)
|
|
26.8
|
30
|
30
|
40
|
|
Utilice el diámetro del cable de acero
|
(milímetros)
|
|
φ8.8
|
φ11
|
φ11
|
φ11
|
|
Presión de uso del mandril de resorte
|
(MPa)
|
6
|
6
|
6
|
6.5
|
8
|
|
Mandril de resorte con alta fuerza de sujeción
|
(kN)
|
30
|
30
|
30
|
35
|
50
|
|
Utilice el modelo de bomba de aceite
|
|
YBC-12/125
|
YBC-12/125
|
YBC-12/125
|
YBC-12/125
|
YBC-16/160
|
|
Presión nominal de la bomba de aceite
|
(MPa)
|
12.5
|
12.5
|
12.5
|
12.5
|
16
|
|
Caudal nominal de la bomba de aceite
|
(L/min)
|
12
|
12
|
12
|
12
|
16
|
|
motor
|
modelo
|
YBK2-112M-4
|
YBK2-112M-4
|
YBK2-132S-4
|
YBK2-132M-4
|
YBK2-160M-4
|
|
Potencia (kW)
|
4
|
4
|
5.5
|
7.5
|
11
|
|
|
Velocidad (r/min)
|
1440
|
1440
|
1400
|
1400
|
1460
|
|
|
Tensión nominal (V)
|
380/660
|
380/660
|
380/660
|
380/660
|
380/660
|
|
|
Corriente nominal (A)
|
8.8/5.1
|
8.8/5.1
|
11.6/6.7
|
15.4/8.8
|
26.6/13.1
|
|
|
calidad
|
(kilogramos)
|
380
|
480
|
500
|
615
|
800
|
|
Dimensiones
|
(milímetros)
|
1036×550×1150
|
1230×600×1185
|
1250×640×1265
|
1250×640×1265
|
1480×680×1290
|
