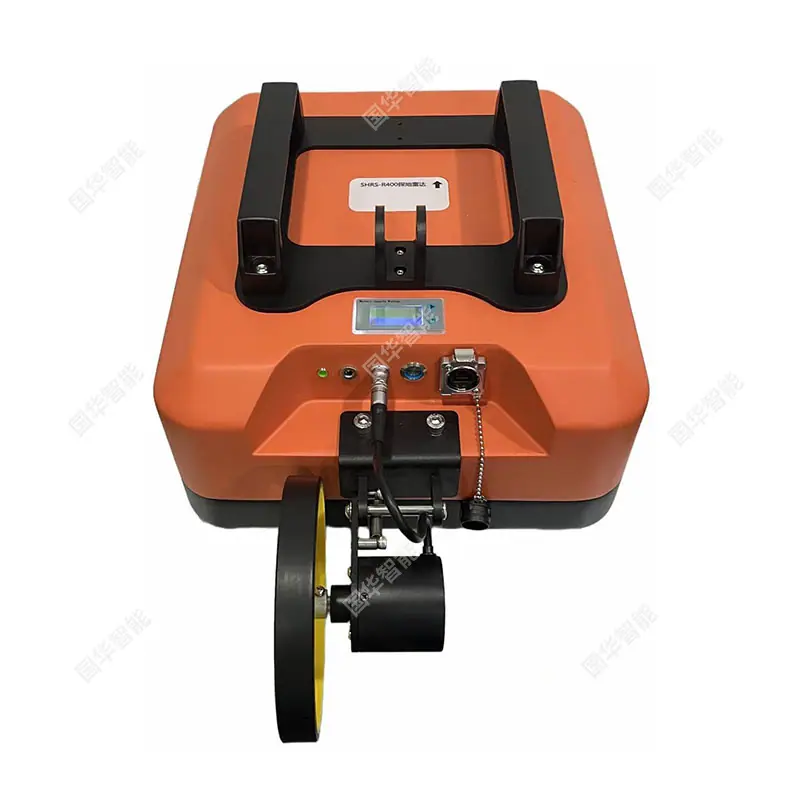

Fabricante de Radar de Pulso Geológico Inspeção de Qualidade de Túnel Spot Radar de Pulso Geológico Shrs-R200

A reflexão do radar de penetração no solo é um cone elíptico, cujo vértice está localizado no centro da antena, permitindo que o detector detecte a direção de inclinação do objeto. Em segundo lugar, o tempo de viagem de ida e volta (ou seja, o período de tempo para a onda eletromagnética viajar da antena transmissora para o objeto e, em seguida, do objeto para a antena receptora) é registrado pelo radar de penetração no solo e plotado na varredura do radar diretamente abaixo do sinal de medição da antena. Portanto, quando o radar de penetração no solo primeiro se aproxima e depois se afasta do objeto enterrado, a reflexão forma uma hipérbole na varredura do radar. O vértice da hipérbole pode ser usado para calcular a localização real do objeto alvo. Um gráfico do tempo de viagem de ida e volta é chamado de A-scan, enquanto múltiplos A-scans são coletados e processados em uma imagem B-scan.
