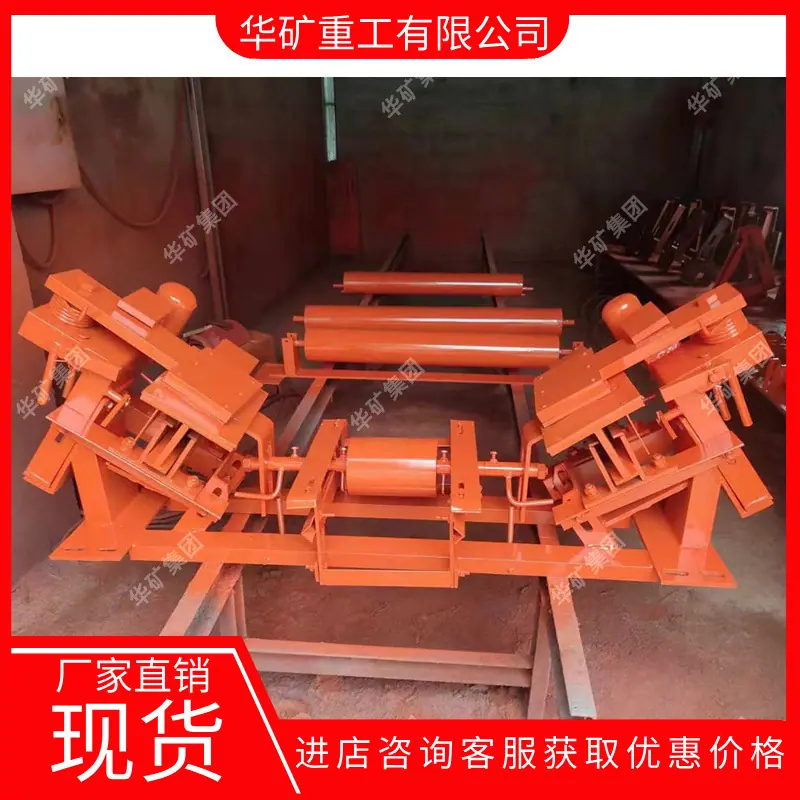

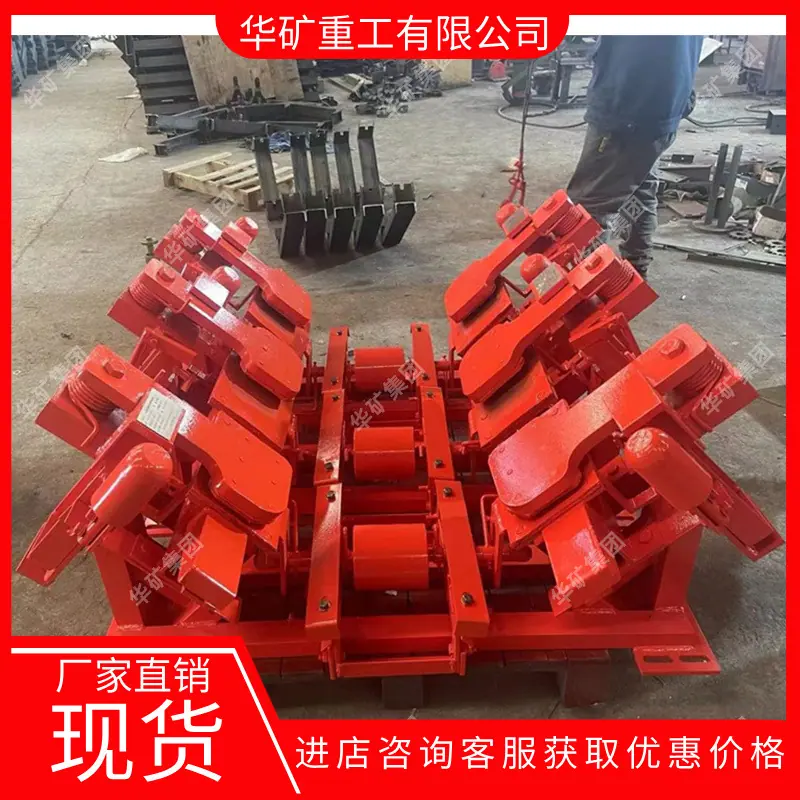

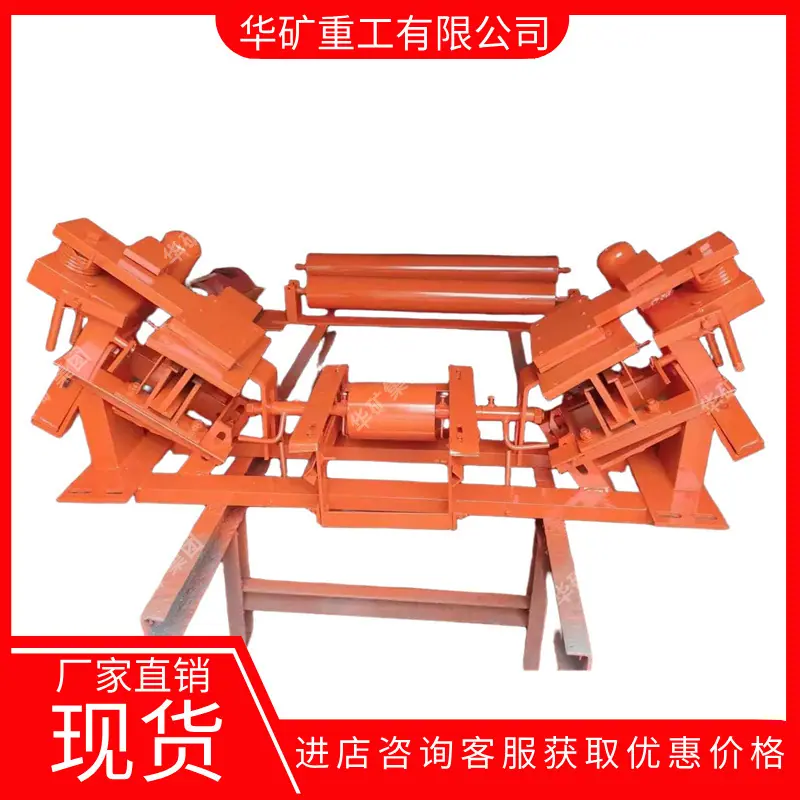

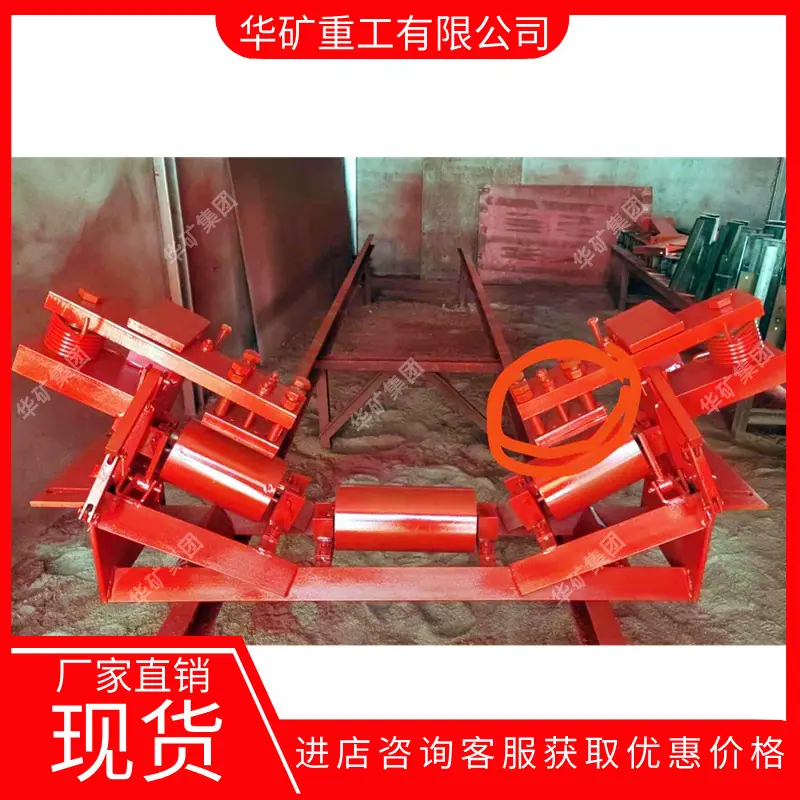

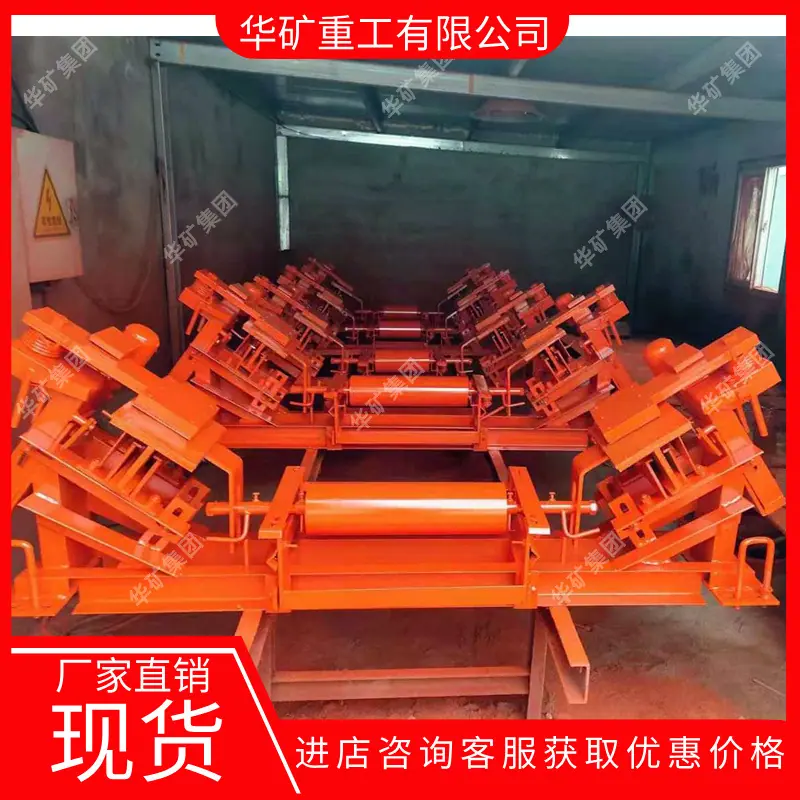

O coletor de correia quebrada adota uma estrutura aberta do bloco de portão, que resolve fundamentalmente a influência do bloco de portão no material transportado. O produto é usado como rolo em circunstâncias normais. Quando a correia quebra ou o batente falha, ele pode rapidamente prender as seções pesadas e vazias da correia que deslizam repentinamente para baixo após a correia quebrar ou perder o controle. Também tem a função de evitar que a correia escorregue. Pode ser usado como cassete quando necessário. Este coletor de correia quebrada tem um design inovador, estrutura razoável, operação segura e confiável, bom efeito de captura de correia quebrada, uso e manutenção simples e pode realmente ser testado sem quebrar a correia, garantindo a segurança e confiabilidade da captura de correia quebrada durante o experimento . É amplamente utilizado em mineração, metalurgia, indústria química, materiais de construção, portos e docas, etc.
Condições de trabalho do coletor de cinto quebrado:
a. Temperatura ambiente: 0℃~+40℃; umidade relativa média: não mais que 95% (+25℃);
b. Pressão atmosférica: 80-110 kPa; Ruído ambiental: não superior a 75 dB;
Características do produto do coletor de cinto quebrado:
(1) O problema das mudanças aleatórias nos pontos de quebra foi resolvido com a adoção do arranjo multiponto ao longo da linha.
(2) O mecanismo de trabalho adota frenagem de seção parcial, que pode abrir o mecanismo do portão giratório, resolvendo fundamentalmente o impacto do bloco do portão nos materiais transportados, e tem uma ampla gama de aplicações.
(3) O método de disparo é adotado em contato com a fita, a ação do gatilho é sensível e confiável e possui função de alarme.
(4) Adota discagem centrífuga e modo de operação sem desgaste e tem longa vida útil.
(5) Ele pode ser depurado continuamente sob a correia para garantir a confiabilidade de funcionamento do coletor de correia quebrado.
(6) Este produto é multifuncional. Além da função de proteção contra quebra da correia, também pode evitar desvios, contra recuo e uso de cassete, etc.
Instalação e ajuste do coletor de correia quebrado:
a. Antes da instalação, verifique primeiro se a estrutura está deformada e se as estruturas e rolos superiores e inferiores são flexíveis.
b. Ao mover o coletor de cinto quebrado, é estritamente proibido deixá-lo cair ou bater aleatoriamente para evitar deformação da estrutura e danos às peças.
c. O coletor de correia quebrada deve ser instalado próximo ao rolo de acionamento do cabeçote, a 50 a 70 metros de distância do rolo de descarga do cabeçote (ou do ponto de tensão máxima), fixado por chumbadores, sentido: o braço do contrapeso fica abaixo no sentido da pista .
d. A estrutura do transportador onde o coletor de correia quebrado está instalado deve ser reta, não torta ou deformada.
e. Os rolos de suporte das estruturas de captura superior e inferior devem estar em contato próximo com a correia para garantir o espaçamento teórico entre as superfícies superior e inferior da correia.
f. Após a instalação, realize testes com carga pesada e sem carga para observar a coordenação entre o coletor de correia quebrado e a correia.
Parâmetros do produto do coletor de cinto quebrado:
Correia transportadora D-correia quebrada Dispositivo Z-catch 35 força de frenagem nominal 35kn 80 largura da correia 80cm
Largura da fita: 800 mm-2000 mm
Força de frenagem nominal: 35KN
Tipo de rack: rack rígido, de chão
Ângulo da ranhura do rolo: vários ângulos da ranhura
Parâmetros técnicos:
Largura do freio de um lado: 80 mm-160 mm
Resistência ao movimento: <400n
Distância de instalação: 10-12 graus 50 metros 13-15 graus 45 metros 16-18 graus 40 metros 19-22 graus 35 metros 22 graus e acima de 30 metros
