Fabricantes Personalizado Cxk12 Perforación TV Imager Garantía de Calidad Analizador de Imágenes Panorámicas de Perforación Clara

imager de TV para perforación ty-kmd02

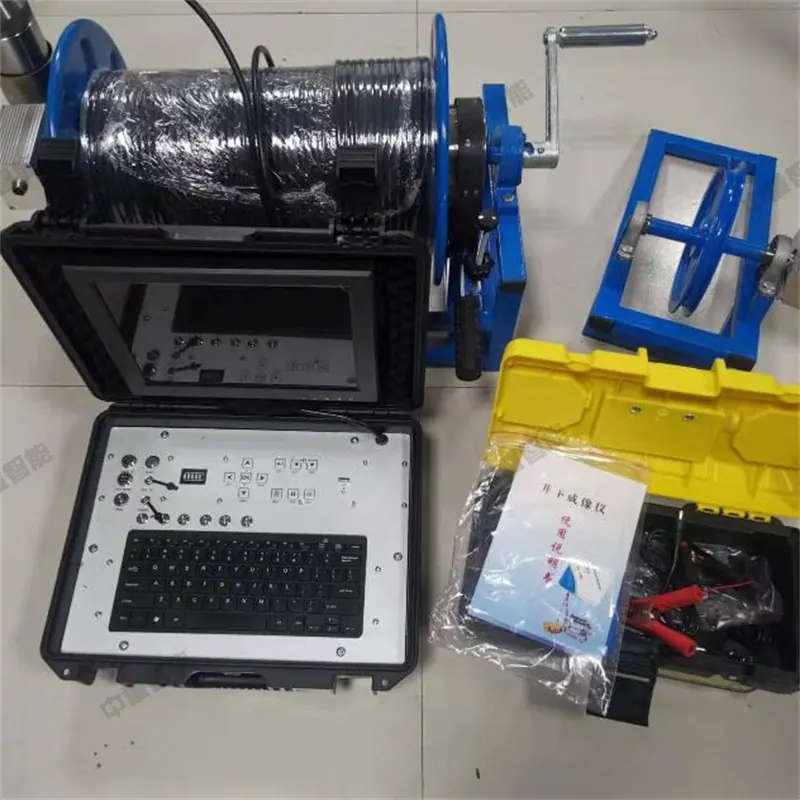

Características del instrumento de análisis de agujeros panorámicos: devanador eléctrico plegable, sensor de profundidad eléctrico de tres en uno, devanado a velocidad uniforme, haciendo el mapa más claro, más conveniente y más efectivo
Con software de análisis de mapeo: análisis del tamaño de la fractura, análisis del ángulo de azimut, análisis de estereograma 3D, análisis del diagrama de expansión, mapa electrónico del núcleo, proporciona directamente informes para el proyecto.
1. Malacate eléctrico plegable para pruebas

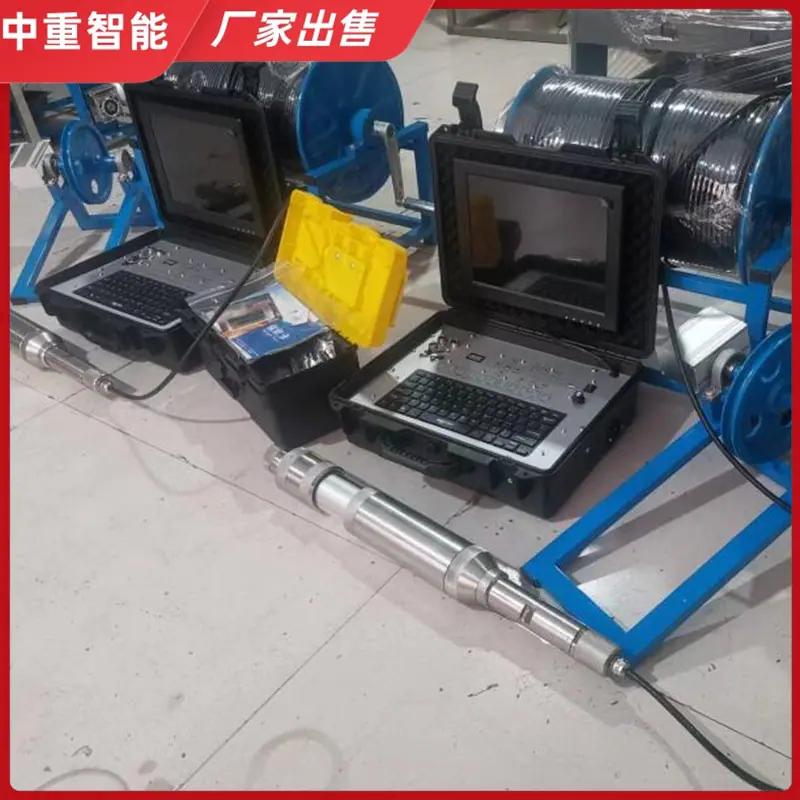

2. Dos tipos de cámaras: cámara de visión frontal y cámara de visión envolvente
3. El dispositivo de centrado en el orificio de la cámara es flexible y la cámara se ensambla con presión negativa, por lo que no se empañará en invierno.
4. El software de adquisición tiene una pantalla de postura tridimensional, y el software puede detectar agujeros inclinados, agujeros hacia arriba, agujeros horizontales y agujeros verticales.

Introducción del producto:
Diferencias entre la detección de agujeros de núcleo, la detección de ondas acústicas y el instrumento de mapeo con cámara en la detección de cimentaciones profundas:
1. Usar una cámara para la detección visual es actualmente un método más práctico, que es un complemento a la detección por ondas acústicas y también tiene una ventaja que la detección por ondas acústicas no puede igualar.
2. Como todos sabemos, la detección por ondas acústicas es una visualización abstracta y no puede describir específicamente los defectos en el hueco de la cimentación por pilotes. Sin embargo, el mapeador con cámara puede mostrar intuitivamente la ocurrencia del hueco de la cimentación por pilotes. A través del software tridimensional, puede analizar bien la ocurrencia, la orientación y el tamaño de las grietas. Puede formar un mapa de núcleo electrónico que puede mostrar de manera verdadera y perfecta el mapa de núcleo del hueco del núcleo de la cimentación por pilotes (no es necesario guardar el núcleo en especie). El mapa de núcleo electrónico se puede conservar durante más tiempo.
Este es un instrumento inteligente de imagen para agujeros de núcleo de cimentación profunda. Sus ventajas son buena calidad y bajo precio, interfaz de operación a prueba de tontos, mapeo 3D, mapa de núcleo electrónico y mapeo con software de análisis de grietas.
Ámbito de aplicación específico:
Ingeniería geotécnica: diagrama estructural dentro del pozo de observación, como la ubicación y el espesor de la zona de fractura, el espesor y la dirección de diversas fracturas, y el diagrama columnar geológico.
Geología mineral: observe el espesor, la inclinación y el buzamiento de las vetas del cuerpo mineralizado, y la inclinación y el buzamiento del propio sondeo.
Minas de carbón y otras minas: observar y analizar cuantitativamente la dirección, el espesor, el buzamiento, la inclinación, la ganga interestratificada y el grado de separación, así como las fracturas entre las capas de carbón y otros cuerpos de mineral y las capas de roca del techo.
Concreto: Observe la ubicación y extensión de los defectos tales como huecos, fisuras, segregación, etc. en el concreto.
Cimentación por pilotes: observar diversas anomalías y defectos en los pilotes, y analizar cuantitativamente la calidad de las juntas y la longitud, anchura y dirección de las roturas, fisuras y grietas.
Tuberías subterráneas: observe el contenido de las tuberías y analice cuantitativamente las grietas y roturas en las tuberías, así como la ubicación, longitud y dirección de las fracturas.

Especificaciones principales:
1. Parámetros de la caja de instrumentos del mainframe:
1. Pantalla de la caja de instrumentos: Pantalla LCD a color de alta definición de 9 pulgadas, con brillo ajustable;
2. Operación con pantalla táctil, sistema operativo Windows 7;
3. Con función de software táctil;
4. El software de adquisición es adecuado para agujeros horizontales, agujeros hacia arriba, agujeros inclinados y agujeros verticales;
5. Interfaz de función de configuración RS232 (opcional);
6. Almacenamiento: con disco duro de 64G, gran capacidad de almacenamiento;
7. Con software de diagramas de expansión, software de análisis de defectos, software de generación de diagramas 3D y software de diagramas de núcleos electrónicos;
8. Salida USB, los datos se pueden recuperar en cualquier momento para su análisis;
9. Con función de rotación hacia adelante y hacia atrás del contador de profundidad y función de control de velocidad;
10. Función de ajuste de brillo de la luz;
11. Con batería de litio de gran capacidad (especial para prospección geológica), es adecuado para operaciones de campo;
12、Material: Carcasa de plástico impermeable para instrumento, con características de ser a prueba de caídas, a prueba de golpes, resistente al envejecimiento y no deformable.

Dos, Parámetros de la Cámara:
1、Material: acero inoxidable 304;
2、Resolución de la cámara: 1200 píxeles;
3、Cámara: Color de baja luminosidad 0.1 lux, imagen clara en el agujero;
4. Velocidad de descenso: >0~5 m/min, profundidad de detección rápida;
5、 Ángulo de la Cámara: Cámara de Vista Envolvente;
6. Resolución vertical de imagen 0.1 MM, restauración precisa de la profundidad;
7、Diámetro de acero inoxidable 64 MM o 51 MM;
8、Equipado con detección de postura 3D;
9. Equipado con 12-33 luces LED, el brillo es ajustable;
