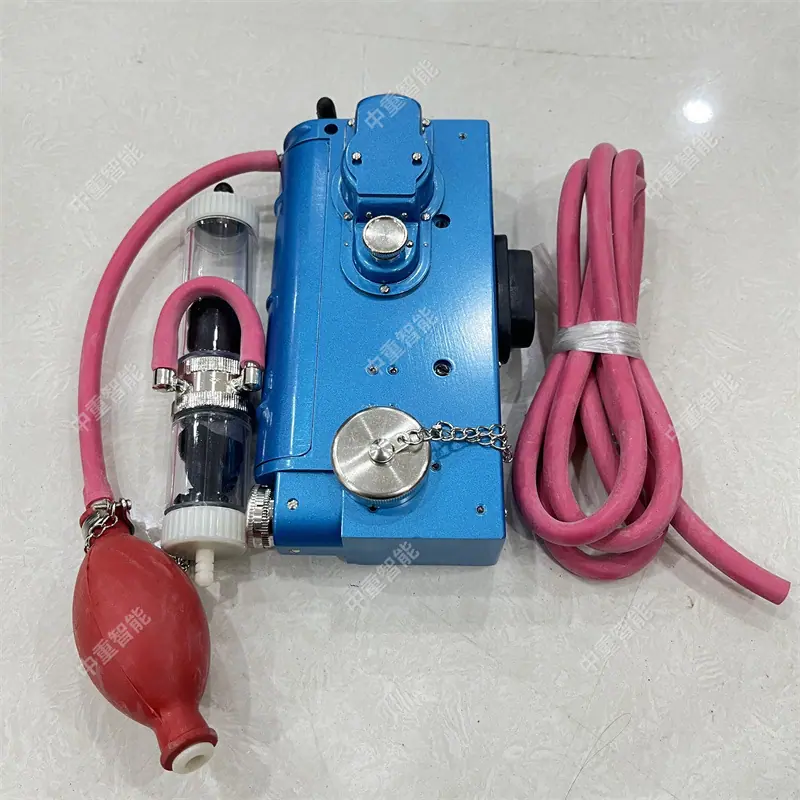

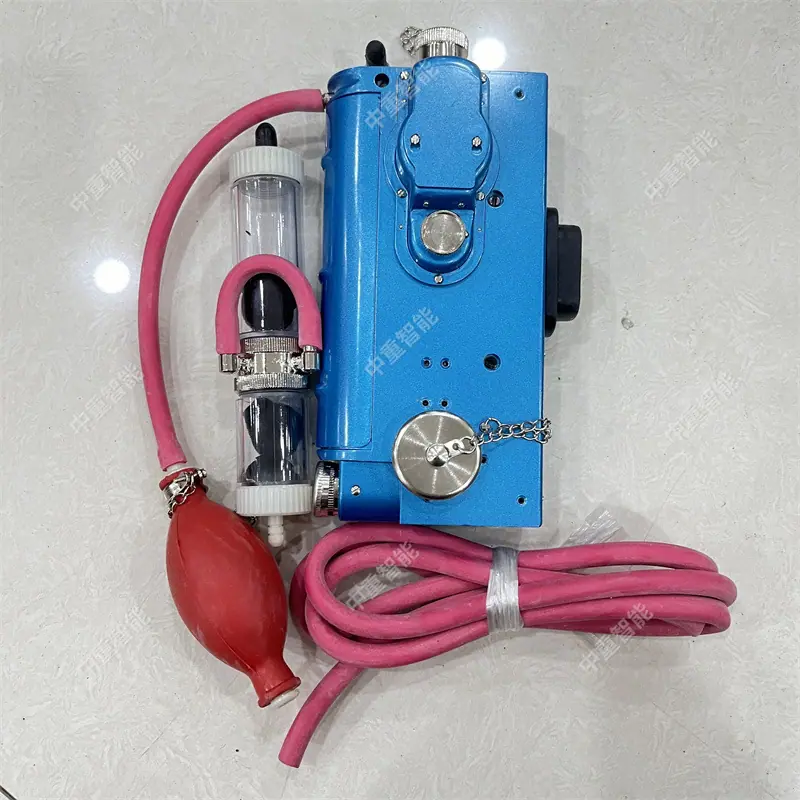

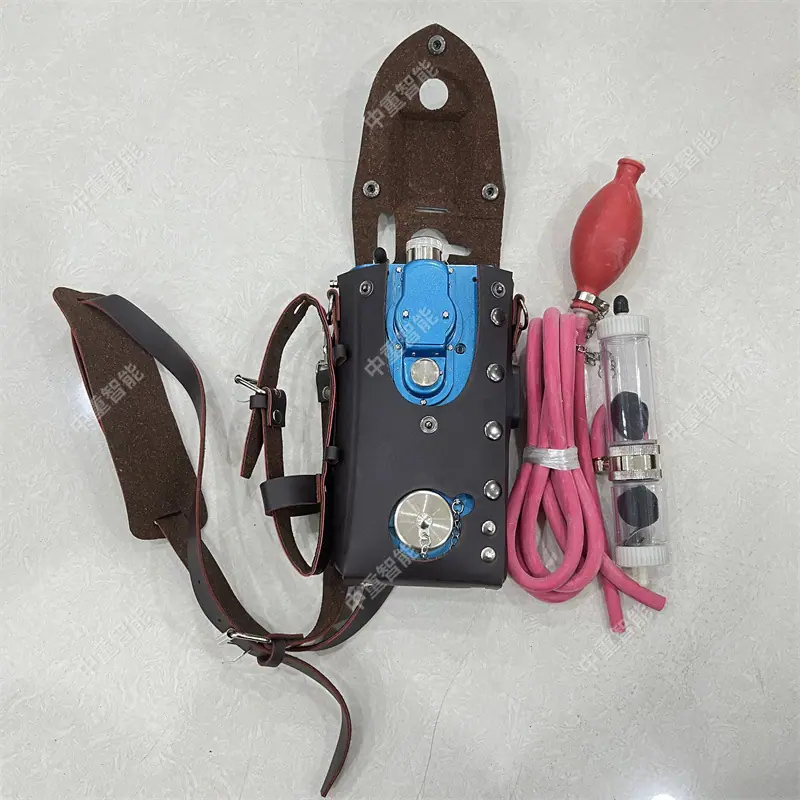

Cjg100 Detector Óptico de Interferencia de Metano Operación Fácil Detector Óptico de Interferencia de Metano para Mina de Carbón

Introducción del Producto del Instrumento Óptico para la Determinación de Metano en Seco

El detector óptico de metano seco utiliza el principio de interferencia óptica para medir rápida y precisamente la concentración de metano, dióxido de carbono y otros gases en la mina. El detector óptico de metano supera las deficiencias del sensor de metano de elemento catalítico de portador, como su corta vida útil, fácil envenenamiento y mala estabilidad. Utiliza un sistema de control embebido para realizar múltiples procesamientos técnicos y análisis de la señal, y tiene una vida útil de más de tres años.

Principio de funcionamiento del detector óptico de metano en seco

La luz dispersa emitida por la fuente de luz es enfocada por la lente condensadora, y el haz de luz llega al espejo plano. Una parte del haz de luz es reflejada por el espejo plano, atraviesa el aire en la celda de gas y llega al prisma de refracción. El prisma de refracción lo refracta de regreso al otro lado de la celda de aire y regresa al espejo plano, donde es reflejado por el recubrimiento reflectante en la superficie posterior y, después de atravesar el prisma, se desvía hacia el sistema del telescopio. Otra parte del haz de luz se refracta hacia el espejo plano y es reflejada por el recubrimiento reflectante en su superficie posterior. Después de atravesar el metano en la celda de gas, es reflejado por el prisma de refracción y regresa a través de la celda de metano al espejo plano. Después de la reflexión por el espejo plano, se une a la parte mencionada anteriormente del haz de luz y entra al prisma reflector, donde se desvía hacia el sistema del telescopio. Debido a la diferencia de camino, se producen franjas de interferencia en el plano focal de la lente objetivo, y las franjas de interferencia se pueden observar a través del ocular.

CJG100 Detector Óptico de Interferencia de Metano Operación Sencilla Detector Óptico de Interferencia de Metano para Minas de Carbón
