Bomba Neumática de Inyección Tipo Zbq-50/6 Bomba de Pistón de Transferencia de Alta Presión Bomba Neumática de Inyección para Mina de Carbón

ZBQ—La bomba neumática de inyección -50/6 se utiliza principalmente para la inyección y el sellado de agua en minas, metros, túneles, obras hidráulicas, construcción y la inyección y solidificación de estratos rocosos fracturados. También se puede utilizar para la preinyección de frentes de trabajo adecuados para minas.

ZBQ—La bomba neumática de lechada 50/6 adopta transmisión neumática, tamaño pequeño, peso ligero, ajuste de volumen continuo, ajuste automático de volumen a presión constante, uso confiable, adecuada para operaciones subterráneas. Puede usarse de forma segura en lugares con atmósferas inflamables, explosivas, campos magnéticos intensos, radiación, polvo, grandes cambios de temperatura y salpicaduras de agua.

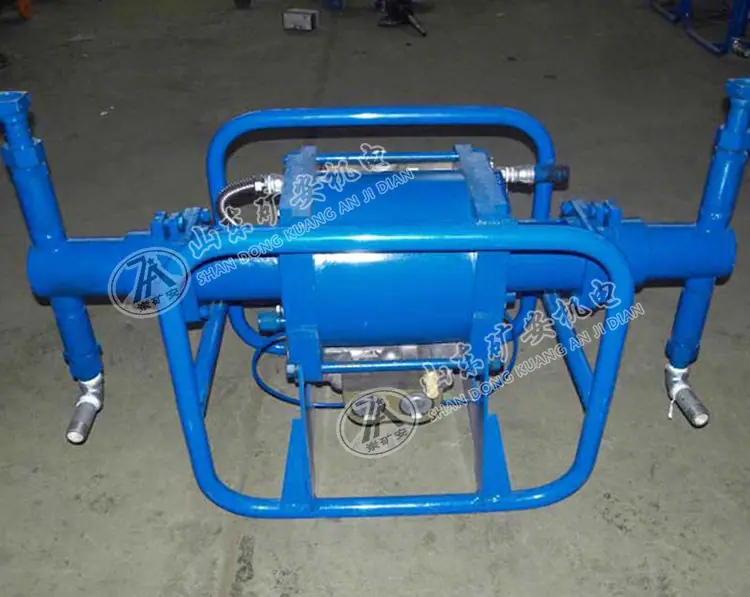

ZBQ-50/6La estructura básica de la bomba de inyección neumática se compone principalmente de un soporte para tuberías, un cilindro, un pistón, una tapa final, una caja de conexiones, un cilindro de líquido, un cilindro de entrada y salida de lechada, una válvula inversora y algunas piezas auxiliares. La bomba está equipada con dos tipos de cilindros de líquido, de φ60 mm y φ100 mm, y dos manguitos de φ100 m cuando sale de fábrica. El cilindro de líquido se puede reemplazar según las necesidades durante la inyección. Al reemplazar, primero afloje las 4 tuercas M12 en el extremo izquierdo del cilindro de líquido, retire la tapa frontal del cilindro y saque el cilindro de líquido. Cuando se necesite un cilindro de líquido de φ60 mm, simplemente retire los manguitos de las tapas frontal y trasera del cilindro para instalar directamente el cilindro de líquido de φ60 mm; cuando se necesite un cilindro de líquido de φ100 mm, retire los manguitos de φ75 mm de las tapas frontal y trasera del cilindro, reemplácelos con los manguitos de φ100 mm y luego se podrá instalar el cilindro de líquido de φ100 mm.

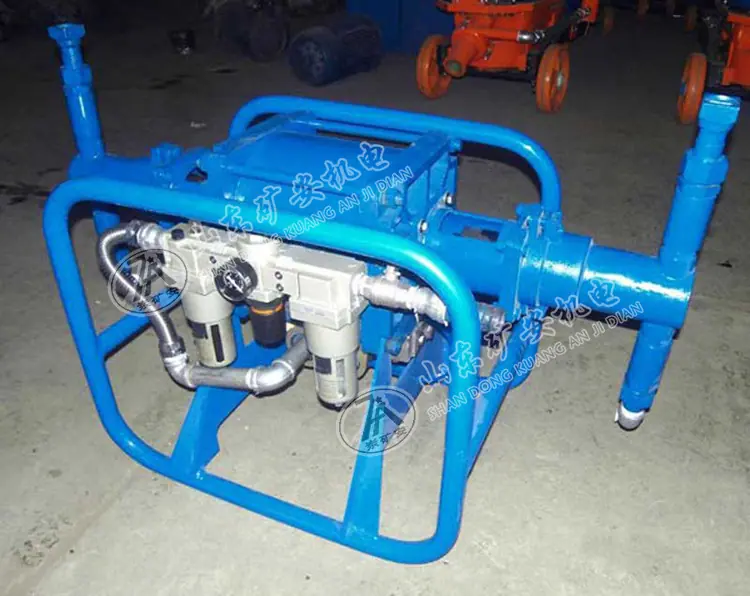

El aire comprimido pasa a través de la válvula de bola hacia el filtro divisor de agua en el complejo de dos piezas, y el gas purificado se dirige a la válvula reguladora de presión de valor fijo. Hay un manómetro instalado entre ambos, que puede observar la presión de entrada y evaluar el filtro divisor de agua. Si la copa del filtro está obstruida, también se puede usar para determinar si la válvula reguladora de presión funciona correctamente. El manómetro de aire en la válvula reguladora de presión indica la presión de salida del gas después de la regulación de presión. Pasa a través del dispositivo de niebla de aceite en el acoplador a la válvula inversora de dos posiciones y cinco vías y la válvula de carrera. El dial en la barra de acoplamiento del cilindro gira la válvula de carrera, y la válvula de carrera controla la válvula inversora, cambia la dirección de la salida de aire y empuja el pistón del cilindro para que se mueva alternativamente. El gas de escape descargado del cilindro se descarga a la atmósfera a través del silenciador. La varilla de tracción del pistón del cilindro empuja directamente el pistón del cilindro de líquido para completar la succión y descarga de la pulpa a través de la válvula de entrada y salida de pulpa. La lechada pasa a través del mezclador y la boquilla de inyección, se presiona en el orificio de la pared del pozo y se extiende hacia las grietas de la formación rocosa.

La válvula reguladora de presión de valor fijo en el dúplex tiene el rendimiento de ajustar automáticamente el caudal de gas de salida mientras mantiene la presión del gas de salida sin cambios, formando así un control automático de circuito cerrado de la bomba, de modo que la descarga tiene el rendimiento de presión fija y ajuste automático de volumen.

ZBQ-50/6Bomba Neumática de Inyección

ZB——Bomba de inyección

Q--neumático

50——Desplazamiento L/min

6——Presión MPa
