Estructura compacta férula de cable tipo O para mina de carbón abrazadera de cable de plástico de nylon remolcada férula remolcada

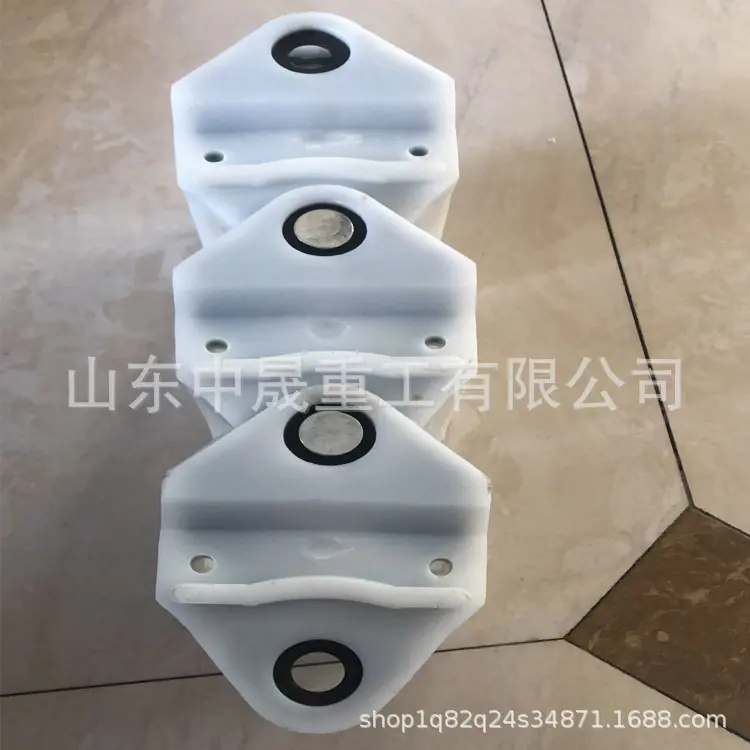

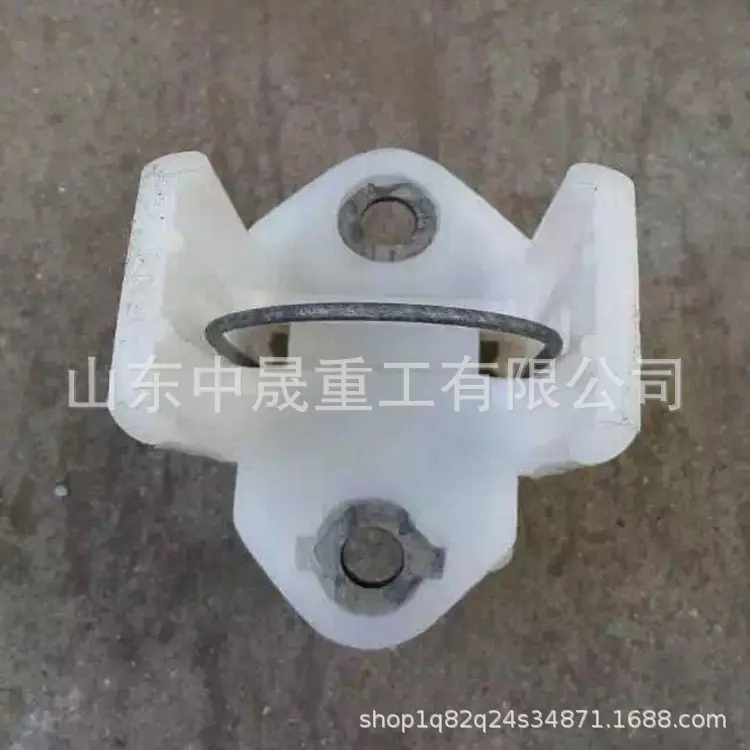

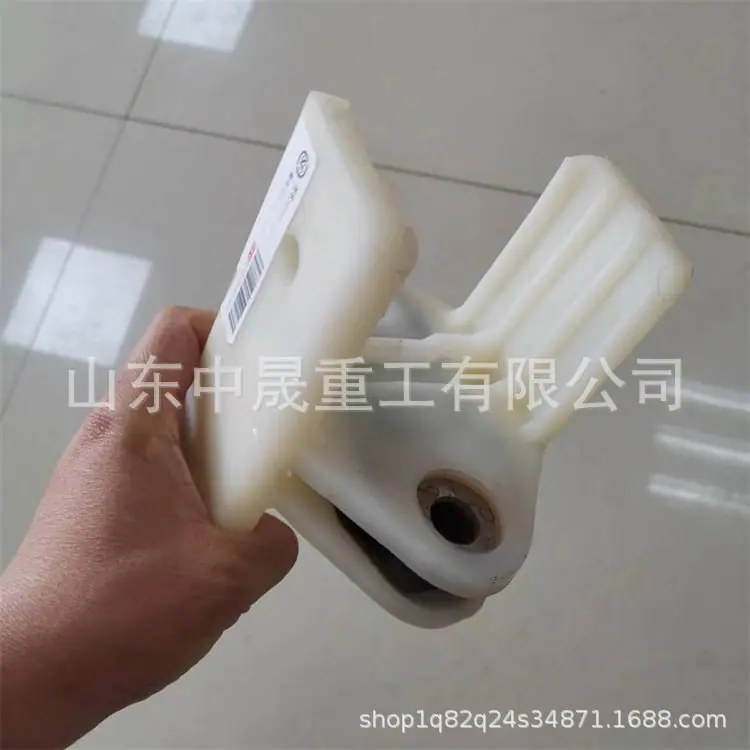

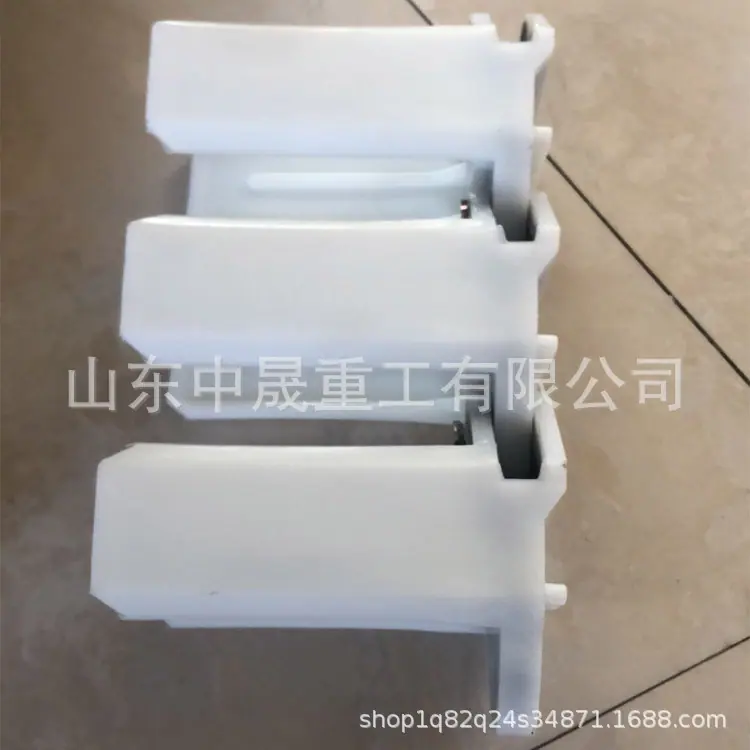

La abrazadera para cables para máquina de minería de carbón está hecha de nailon 66 con retardante de llama y agente antiestático (nailon 66+retardante de llama+agente antiestático) y marco de acero mediante moldeo por inyección. Se conecta mediante pasadores o pernos para formar un canal protector para proteger cables o tuberías de agua según las necesidades del frente de trabajo de la máquina de minería de carbón.
Nombre Chino Abrazadera de Cable para Máquina de Minería de Carbón Ventajas Ligera, Volumen Pequeño, Estructura Compacta Usos Componente del Cable Arrastrado para Máquina de Minería de Carbón Tipo Tambor Apariencia La superficie de la abrazadera de cable debe ser lisa y plana
Tabla de contenido
1 Características del producto
2 Propósito
Características
La abrazadera de cable para máquinas de minería de carbón es ligera, compacta, de estructura compacta, fácil y rápida de instalar, de fácil mantenimiento y reparación, con una larga vida útil y alta resistencia a la tracción y al impacto. Sus ventajas son que el marco interior de acero soporta la fuerza de arrastre, protege el cable o la tubería de agua de fuerzas externas, y el nailon 66 incorpora aditivos ignífugos y antiestáticos, que también tienen efectos ignífugos y antiestáticos. Las abrazaderas de cable adyacentes son fáciles de conectar y se pueden extender libremente según las necesidades de la superficie de trabajo de la máquina. Durante el proceso de arrastre, el cable o la tubería de agua se protegen contra roturas o daños, lo que mejora la eficiencia de producción y reduce los costos de mantenimiento y reparación.
usar
Este producto se puede utilizar ampliamente en el dispositivo de remolque que constituye la máquina minera de carbón de tambor para remolcar y proteger el cable de alimentación y la tubería de entrada de agua.
Hay cuatro tipos de abrazaderas para cable: LJU, LJC, LJO y LJH, con un total de 18 especificaciones.
1. Apariencia

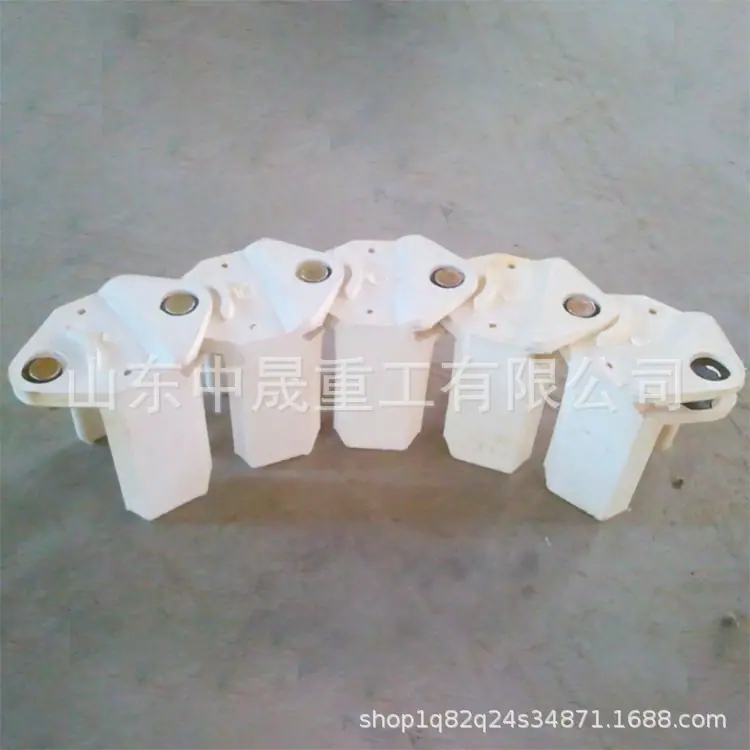

La superficie de la abrazadera para cable debe ser lisa y plana, y la placa de acero no debe quedar expuesta en la superficie cubierta con materiales no metálicos. Después de que la abrazadera para cable se conecta en serie, debe ser flexible para girar y doblarse libremente, y el ángulo de flexión debe cumplir con los requisitos de los dibujos técnicos.
2. Tamaño básico
Las dimensiones geométricas de la abrazadera de cable cumplirán con los requisitos de la Tabla 1 y los planos de procesamiento. La tolerancia del diámetro del agujero es H13 (GB/T 1800.4-1999), la desviación límite del espaciado entre agujeros es de grado f según GB/T 1804 (GB/T 1804-1992), la tolerancia dimensional de H y A es de grado MT4 (GB/T 14486-2008), y las tolerancias dimensionales restantes se fabricarán según la tolerancia dimensional no marcada de grado MT5 (GB/T 14486-2008) (ver Figuras 1 a 4).
3. Resistencia a la tracción
Cuando la abrazadera de cable se prueba de acuerdo con 7.4 de MT/T117-2007, su resistencia a la tracción deberá alcanzar la carga de trabajo en la Tabla 2 y mantenerse durante 2 minutos. Después de la inspección de descarga, no deberá haber deformación residual, agrietamiento ni desprendimiento.
4. Fuerza máxima de rotura
Cuando la abrazadera de cable se prueba según la sección 7.5 de MT/T117-2007, su fuerza de rotura máxima no será inferior a la especificada en la Tabla 2.
5. Resistencia al impacto
Cuando la abrazadera de cable se prueba de acuerdo con 7.6 de MT/T117-2007, debe ser capaz de soportar la energía de impacto especificada en la Tabla 2, y la abrazadera de cable no debe romperse después del impacto.
6. Ángulo máximo de flexión
El ángulo máximo de flexión y la desviación límite de dos abrazaderas de cable adyacentes deberán cumplir con las disposiciones de la Tabla 3, o según lo acordado entre el proveedor y el comprador.
