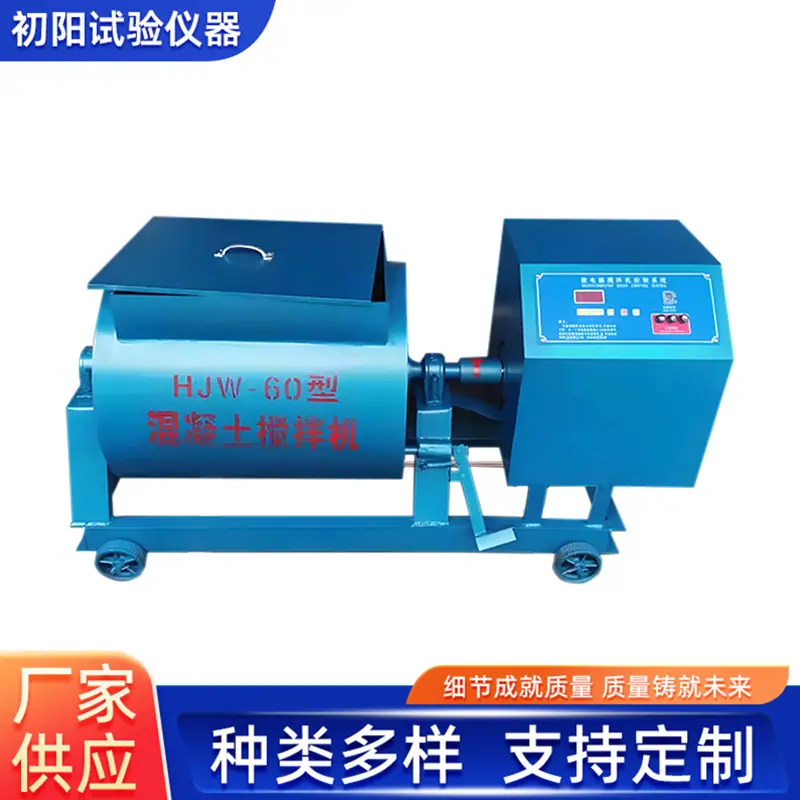

Mezcladora de Concreto de Eje Horizontal Único Modelo Hjw-60 Mezcladora de Eje Horizontal de Punto Mezcladora de Eje Horizontal de Concreto

1. Aplicación y características

Esta máquina se utiliza en laboratorios de institutos de investigación de la construcción, empresas constructoras y unidades de construcción de concreto. Puede mezclar concreto ordinario, concreto ligero y concreto de fraguado rápido, y también se puede aplicar a laboratorios en otras industrias para mezclar diferentes materiales. Esta máquina es fácil de operar, tiene alta eficiencia de mezcla, deja un residuo pequeño y es fácil de limpiar. Es un equipo de mezcla de concreto relativamente ideal para uso en laboratorio.

2. Principales parámetros técnicos

1、Capacidad de alimentación;110Elevar

2、Capacidad de descarga；100Elevar

3、Capacidad máxima de descarga；110

4、Tiempo de agitación;≤45Segundo

5、Velocidad de la licuadora；48cambiar/minuto

6、Potencia del motor;3kilovatio

7、Voltaje de alimentación;380v

8、Peso neto del producto; aprox.280Kilogramo

3. Principios estructurales

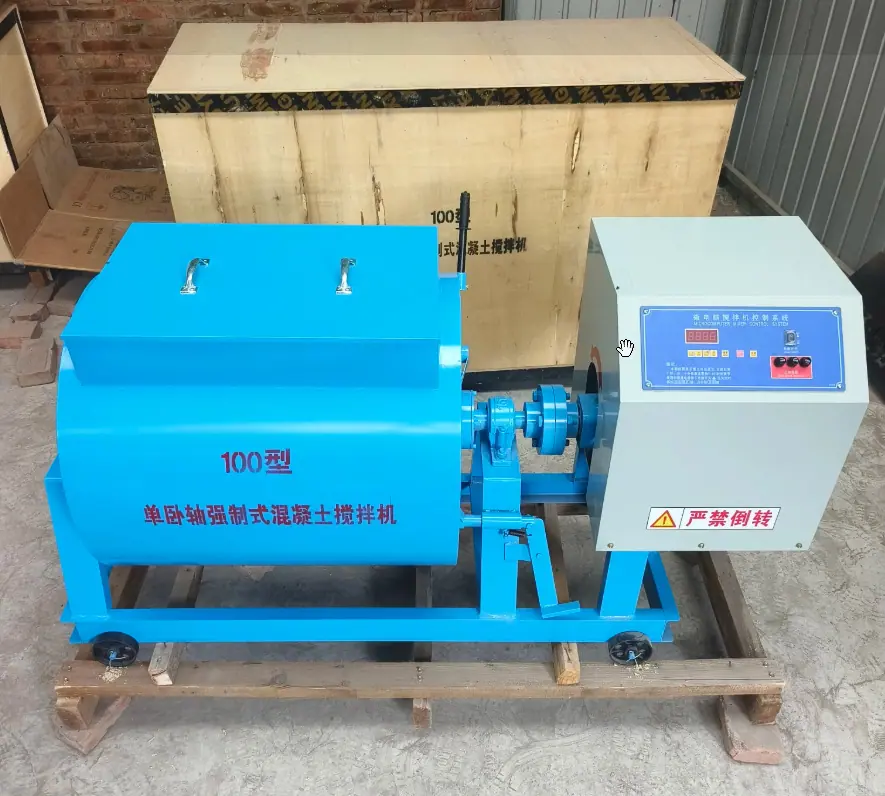

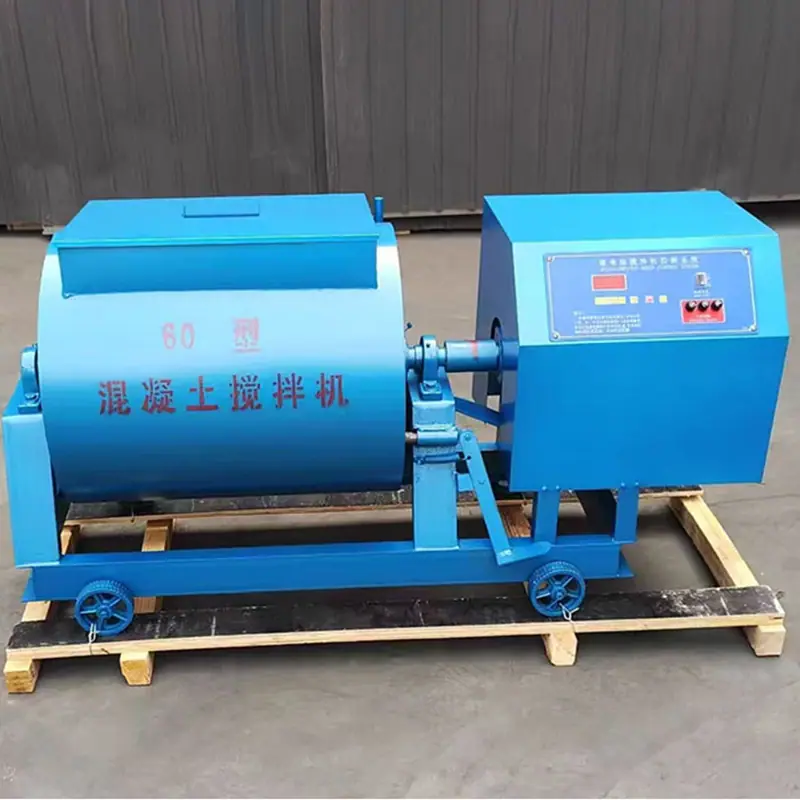

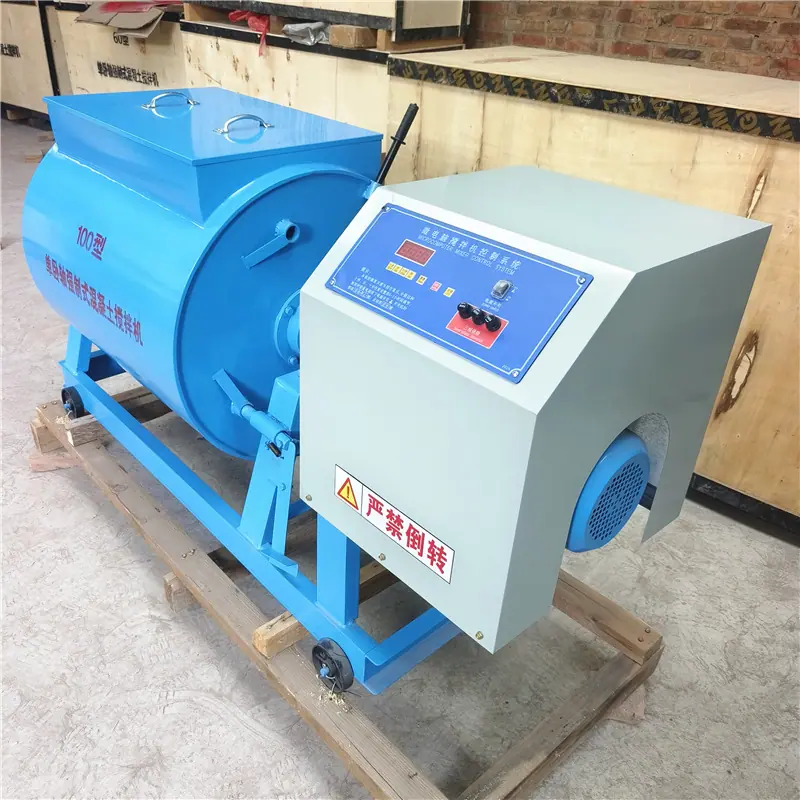

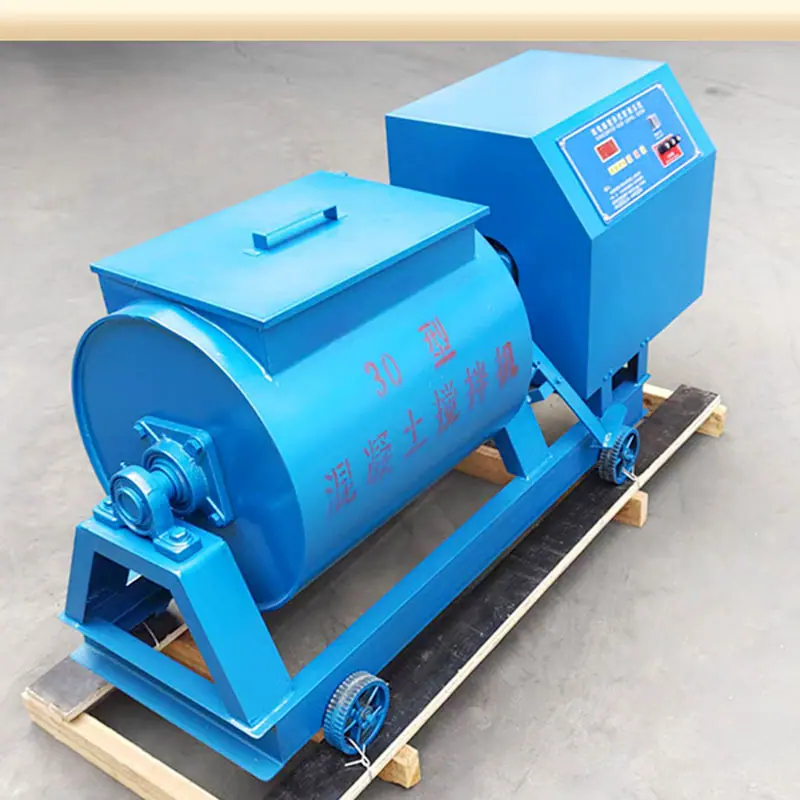

Esta máquina está compuesta por un bastidor, un dispositivo de agitación, un sistema de transmisión, un dispositivo de límite y un sistema de control eléctrico.

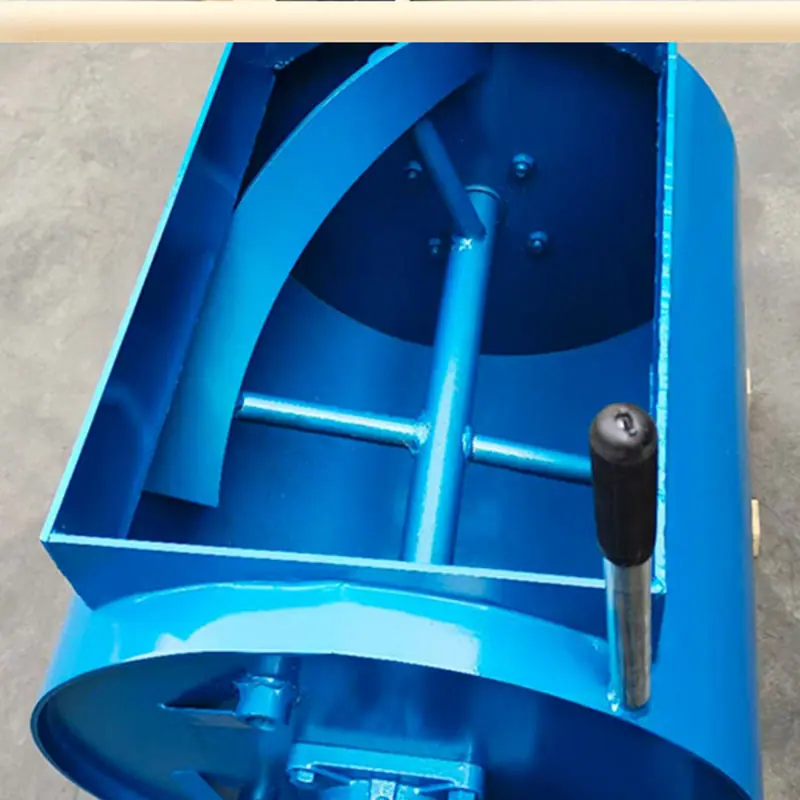

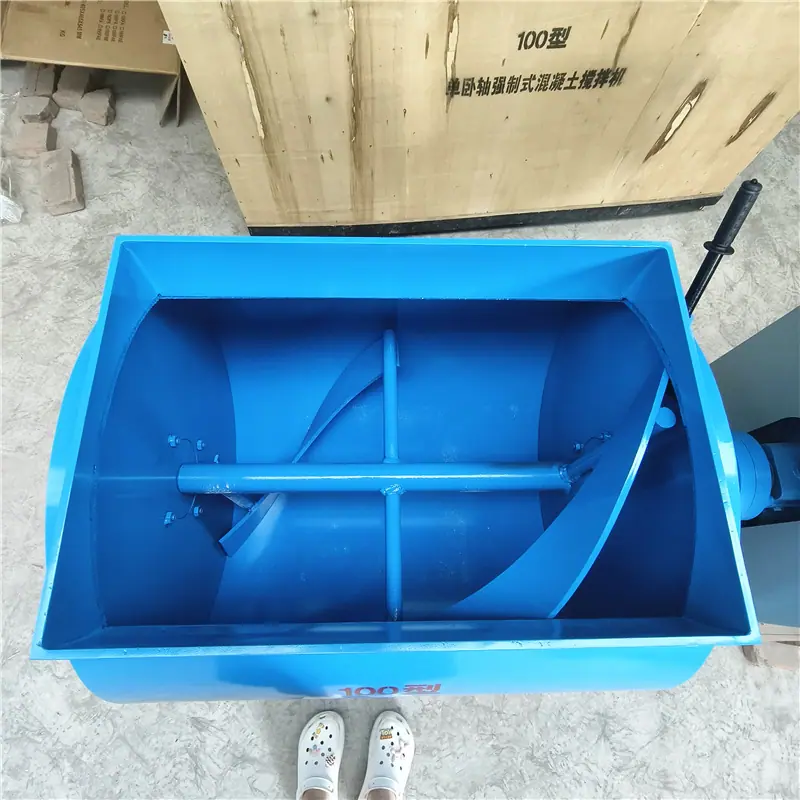

El bastidor es la parte de soporte de todo el equipo.,Hecho soldando perfil de acero,El dispositivo de mezcla consta de un tambor de mezcla, un eje de mezcla y paletas mezcladoras. Las paletas mezcladoras están fijadas a los brazos mezcladores.,y forman una parte integral con el eje mezclador, creando dos juegos de espirales de dirección opuesta,pero la pala agitadora de cinta helicoidal con el mismo paso y ángulo de hélice,El espacio entre la pala mezcladora y la pared interior del tambor mezclador se puede ajustar en pequeños incrementos.

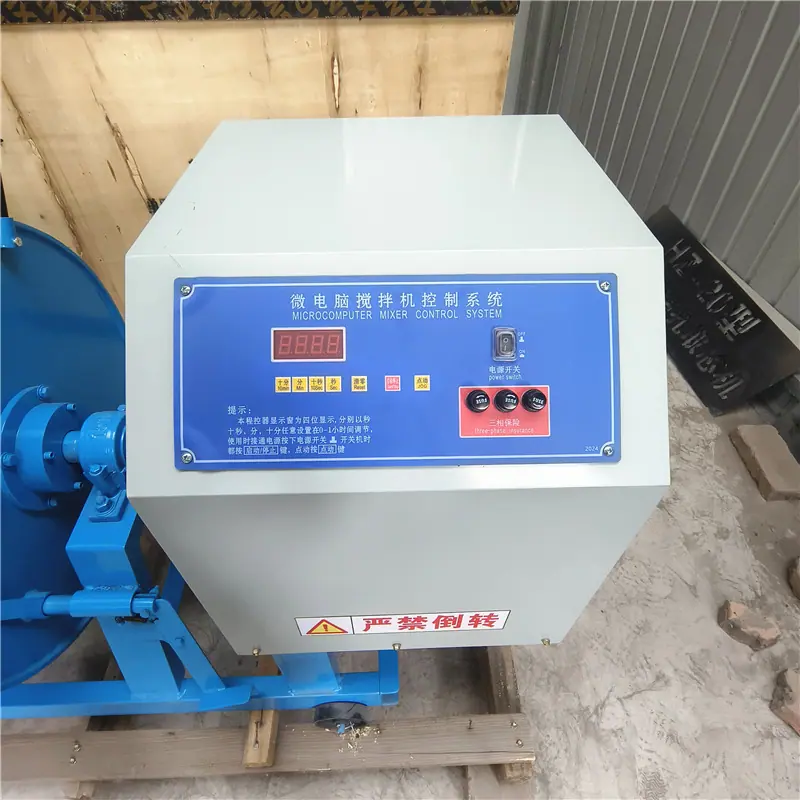

El mecanismo de transmisión consta de un motorreductor y un acoplamiento.,El dispositivo limitador de cilindro está compuesto por un pasador de bloqueo y un orificio de posicionamiento.,El sistema de control eléctrico tiene funciones para arranque, operación eléctrica, parada y temporización.

principio de funcionamiento;El motorreductor gira el eje agitador en una dirección mediante un acoplamiento.,Dos juegos de cuchillas, hacia adelante y hacia atrás, en el eje de agitación mezclan los materiales,Debido al efecto del ángulo de hélice,Cuando la cuchilla funciona, empuja el material en el cilindro de un lado a otro.,La acción cíclica de empujar desde el otro lado de regreso al lugar original.,Asegúrate de que los ingredientes estén completamente mezclados,Obteniendo así un efecto de mezcla relativamente ideal.

Apagado requerido durante la operación,Desbloquea la cerradura designada para girar el cilindro un cierto ángulo,Al límite,Presiona el botón de jog,Lograr la descarga de la mezcla fuera de la tubería de descarga.

4. Instalación

Después de desembalar la máquina, se debe revisar el motor.,Barril,¿Los soportes de rodamiento, etc., se dañan durante la operación?,Verifique si hay sujetadores flojos; si hay alguno flojo, apriételo.,El soporte de la cimentación es una base de concreto nivelada,Al transportar la mezcladora, debe sujetarse al chasis con cuerdas. No la ate debajo de la base equipada con ruedas, que permiten moverla libremente.

V. Procedimiento de Operación

1、Antes de comenzar, primero verifique si hay raspaduras entre las partes giratorias y el tambor. Si hay alguna raspadura, debe ajustarse de inmediato.

2、Limpia los residuos en el barril del material.

3、Antes de comenzar, el cuerpo del cilindro debe estar limitado y luego se puede arrancar.

4La dirección de rotación del eje mezclador debe ser la indicada por las marcas en la superficie del cilindro.

5El material de concreto a cargar debe estar libre de metal u otros escombros.

6、Ajuste el temporizador de la batidora según el tiempo de batido. Tenga en cuenta que esto debe hacerse con la corriente desconectada.

7Presiona el botón de inicio y el eje principal hará girar la paleta mezcladora.

8、Se detiene automáticamente al llegar la hora programada.

9、Al descargar, primero detenga la máquina, abra el pasador de bloqueo, mueva la manija para girar el tambor de material a una posición determinada, luego use el pasador de bloqueo para posicionar y girar el eje principal, de modo que el material mezclado se descargue fuera del cuerpo.

10Después de descargar el material mezclado, regrese manualmente el tambor a su posición original y asegure el tambor de mezcla con un pasador.

11、La tolva se puede limpiar vertiendo agua en ella y girando el eje principal para enjuagar, o también se puede limpiar con arena seca.

Seis、Mantenimiento y Servicio

1、Lubrique regularmente los componentes del rodamiento según el uso y consulte el manual del producto para la lubricación de la caja de cambios.

2、Revise regularmente la condición de sellado de la máquina. Si se encuentra alguna fuga de lechada, se debe verificar rápidamente la calidad de la junta de sellado.

3、Revise regularmente la firmeza de la hoja de la pala. Si está floja, apriétela sin demora.

4、Verifique regularmente que el sistema de control eléctrico tenga buen contacto y esté seco.

5、Después de un uso prolongado, las cuchillas y el tambor de mezcla de la batidora se desgastarán. Ajústelos o reemplácelos según el grado de desgaste.

6、No inserte las manos ni objetos alargados en el cilindro durante el proceso de agitación para evitar peligros.
