Válvula Solenoide Neumática de Cinco Vías y Tres Posiciones Intrínsecamente Segura Cfhc10-0.8 Válvula Direccional Solenoide Intrínsecamente Segura para Minas

La válvula solenoide neumática de seguridad intrínseca para minería CFHC10-0.8 (en adelante, válvula solenoide) está diseñada y fabricada de acuerdo con los requisitos de MT209-1990 "Requisitos Técnicos Generales para Productos Eléctricos y Electrónicos para Comunicación, Detección y Control en Minas de Carbón", y se utiliza principalmente para el control automático de equipos neumáticos en minas de carbón subterráneas.

El sensor de posición intrínsecamente seguro para minería deberá poder funcionar normalmente en las siguientes condiciones:

a) Temperatura: 0℃～40℃;

b) Humedad relativa: ≤98% (a +25°C)

c) Presión atmosférica: 80 kPa～110 kPa;

d) Temperatura de almacenamiento: -40℃～60℃.

e) Minas de carbón subterráneas con mezclas explosivas de metano y polvo de carbón pero sin gases corrosivos que puedan dañar el aislamiento.

1Voltaje nominal: DC12V; Corriente nominal: ≤ 266mA

2Presión de aire de entrada: 0.2~0.8MPa.

3. Diámetro de la válvula solenoide: 10 mm

4Parámetros de seguridad intrínseca: Ui: CC 12.5V Ii:266mA Ci: 0uF Li: 0mH

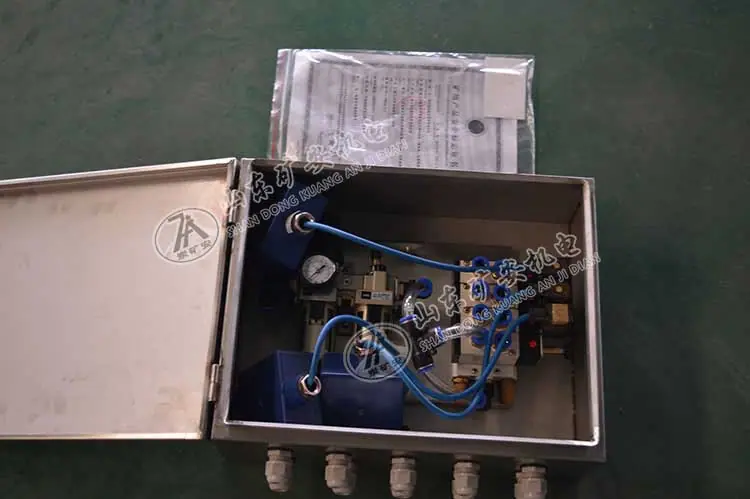

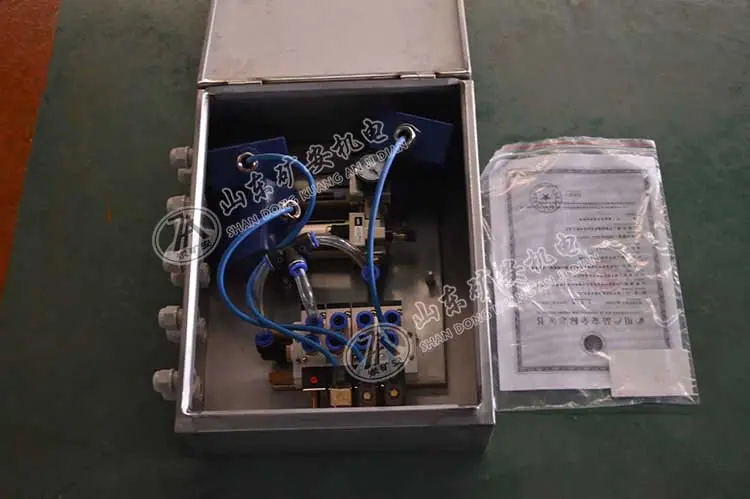

1Estructura: La válvula solenoide consta de dos partes: el cuerpo de la válvula y el cabezal de la válvula solenoide.

2 Principio de funcionamiento: Cuando se energiza el cabezal de la válvula solenoide, la válvula solenoide se abre y el tiempo de acción es menor a 2s; cuando se corta la energía, la válvula solenoide se cierra y el tiempo de cierre es menor a 4s.

3 Diagrama esquemático como se muestra a continuación

1. Instalación y precauciones

2 Lea este manual de instrucciones cuidadosamente antes de la instalación y el uso.

3. Durante el mantenimiento, no se modificarán los modelos de los componentes, las especificaciones y los parámetros eléctricos del circuito de seguridad intrínseca y los circuitos relacionados.

4. Está estrictamente prohibido abrir la cubierta o realizar mantenimiento mientras la alimentación está encendida;

5 El producto solo puede conectarse con el equipo asociado especificado en el manual de instrucciones. Cuando se conecta con otro equipo, debe someterse a revisión e inspección a prueba de explosiones.

1 El producto no debe someterse a vibraciones o impactos severos durante el transporte.

2 El producto no debe exponerse al sol ni a la lluvia y debe almacenarse en un almacén con buena circulación de aire y sin gases corrosivos.
