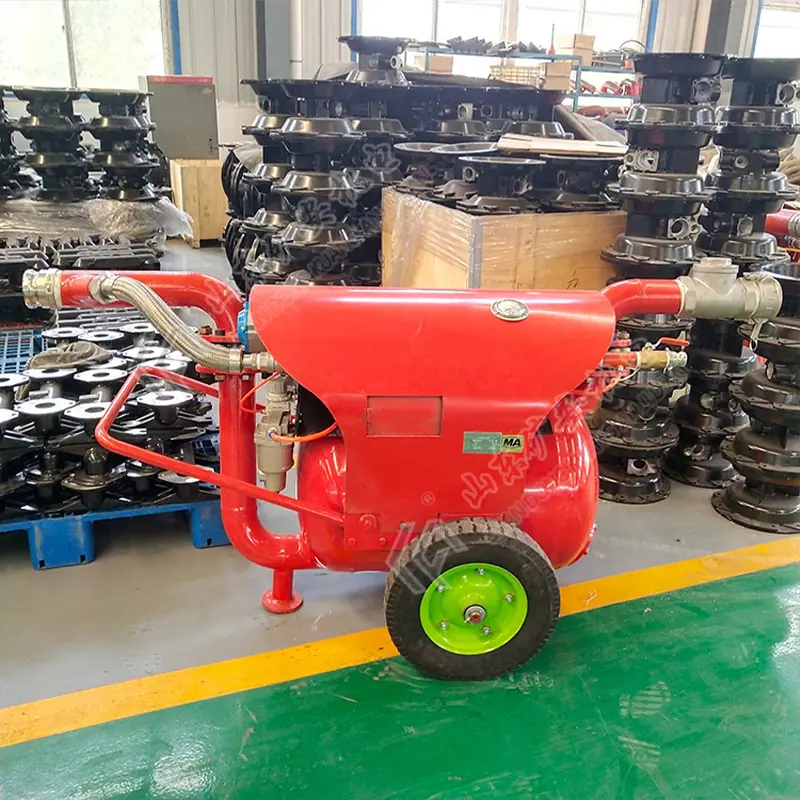

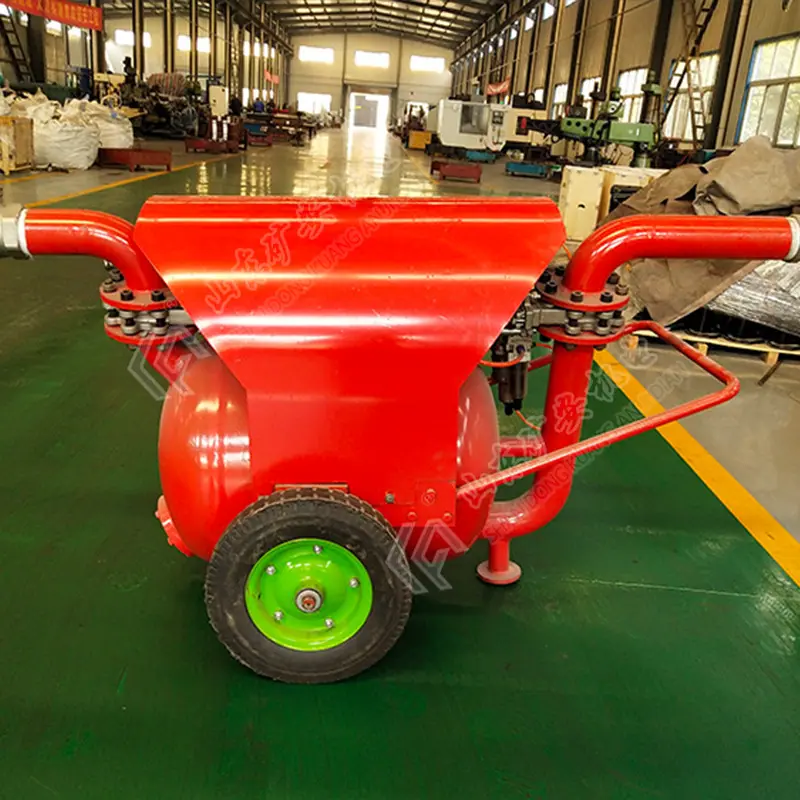

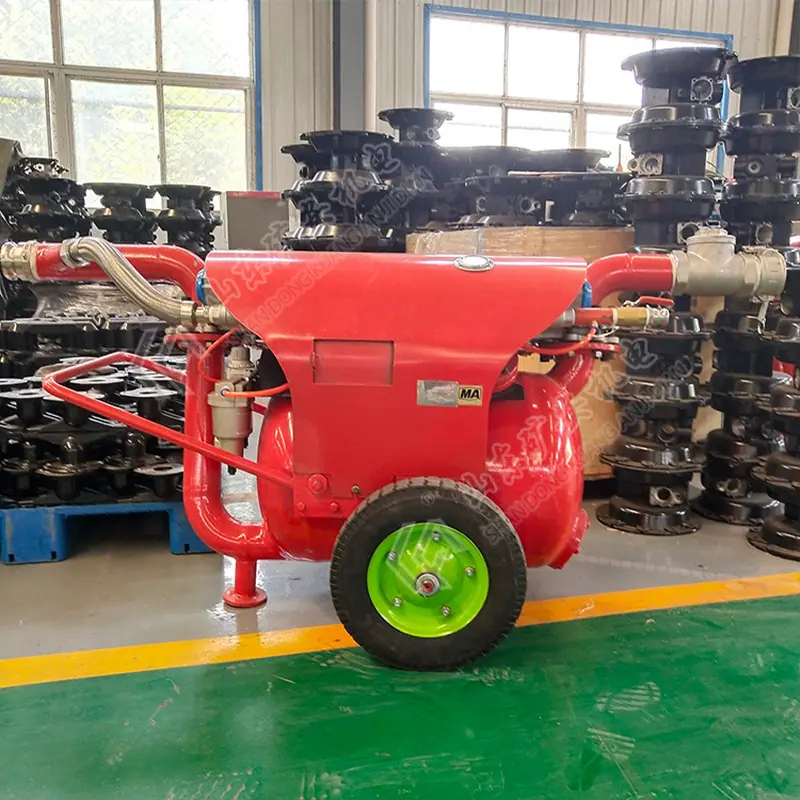

Bomba Neumática de Dragado de Aguas Residuales Mineras Equipo de Dragado Minero Bomba de Lodos y Aguas Residuales para Minas de Carbón Qyf10-20

Los accesorios de bombas neumáticas de desazolve y aguas residuales para minería de la serie QYF funcionan con aire comprimido y son adecuados para operaciones de drenaje y aguas residuales en frentes de trabajo de minería subterránea, túneles, pozos de aguas residuales de fondo y pozos de aguas residuales, tanques de agua, etc. en minas de carbón con peligros de explosión de metano y polvo de carbón.

La serie QYF de accesorios para bombas neumáticas de desarenado y aguas residuales de minería que desarrollamos realiza el tratamiento rápido de la mezcla de lodo de carbón y agua en los búnkeres de agua subterránea de las minas de carbón, elimina el trabajo pesado de la excavación manual de los búnkeres de agua y reduce el número de búnkeres de agua subterránea de nueva construcción. No solo mejora los beneficios económicos integrales de la excavación de búnkeres de agua de mina, sino que también realiza la gobernanza y protección ambiental, ahorrando tiempo y esfuerzo, y tiene amplia practicidad.

1. Esta serie de bombas de dragado presenta una estructura avanzada, un movimiento cómodo y un funcionamiento estable. El ciclo de trabajo se controla mediante un temporizador neumático. El cuerpo de la bomba no tiene partes móviles. El temporizador se puede ajustar según la experiencia para mejorar la eficiencia de bombeo.

2. El sistema de control adopta válvulas de control neumáticas avanzadas para realizar el control y la conmutación de los actuadores, con alto rendimiento de seguridad, acción sensible y confiable.

Los componentes principales de los accesorios de las bombas neumáticas de desazolve y aguas residuales para minería de la serie QYF incluyen el cuerpo principal, el sistema de control y los componentes de succión al vacío.

1. Parte principal: Consta de un cuerpo de bomba, una tubería de alimentación y una tubería de descarga. Su función es succionar y descargar materiales.

2. Sistema de control: El sistema de control utiliza principalmente la combinación orgánica de cuerpos de válvulas, como válvulas de inversión de control neumático, válvulas de lanzadera, válvulas de bola y válvulas de inversión de lógica de tiempo para realizar el control y la conmutación de los actuadores, a fin de lograr una conversión ordenada de succión y descarga cuando la unidad está funcionando.

3. Conjunto de succión por vacío: Está diseñado según el principio del efecto Venturi, incluyendo puerto de suministro de aire, puerto de escape y puerto de vacío. Cuando la presión de suministro de aire del puerto de suministro de aire es superior al valor correspondiente, la boquilla emite un chorro sónico. Debido a la viscosidad del gas, el chorro de alta velocidad succiona el gas en la cavidad de presión negativa, de modo que la cavidad forma un grado de vacío más alto. El rendimiento del generador de vacío está relacionado con muchos factores como el diámetro mínimo de la boquilla, la forma y el diámetro de los tubos de contracción y difusión, sus posiciones relativas y la presión de la fuente de gas. El conjunto de succión por vacío está conectado al puerto de succión a través del cuerpo de la bomba. Cuando el sistema de control cambia cíclicamente para controlar el trabajo del cilindro, se puede completar el proceso de succión y descarga de la unidad.
