Detector de Radar para Perforaciones Mineras con Imágenes en Tiempo Real Ztr6.4(a) Detector de Radar para Perforaciones Mineras
Variaciones
El detector de radar para pozos de minería es un dispositivo de detección geológica subterránea basado en el principio de reflexión de ondas electromagnéticas, utilizado principalmente para la exploración detallada de la estructura geológica alrededor de los pozos en ingeniería subterránea como las minas de carbón.
I. Principios Fundamentales
Al emitir ondas electromagnéticas de alta frecuencia (típicamente 50-250 MHz) en las formaciones rocosas circundantes desde el pozo, recibir las señales reflejadas y analizar las diferencias en las propiedades dieléctricas de las formaciones rocosas, se forma una imagen de detección radial de 360° con una resolución de hasta nivel centimétrico. El radio de detección es generalmente de 0 a 30 metros (dependiendo de la conductividad de las formaciones rocosas).
2. Características técnicas
Diseño modular: Adopta una sonda tipo push-pull, soporta control del sistema Android, tamaño pequeño, bajo consumo de energía;
Capacidad de detección direccional: Algunos modelos pueden localizar con precisión la dirección de las anomalías geológicas;
Análisis multiparamétrico: Mide simultáneamente parámetros como la resistividad y la cargabilidad para mejorar la precisión en la identificación de acuíferos;
Imagen en tiempo real: Equipado con una aplicación dedicada para lograr la visualización de datos en tiempo real y la generación automática de imágenes.
3. Escenarios de aplicación típicos
Advertencia de inundación: Detectar peligros hidrogeológicos como zonas de fractura y acuíferos;
Exploración de huecos: Localizar con precisión los límites de las áreas de huecos en los techos de las minas de carbón;
Análisis de estratos: identificar estratos débiles, cuevas kársticas e interfaces carbón-roca;
Asistencia de ingeniería: Se utiliza para la detección de avance de excavación de túneles y la evaluación del efecto de inyección.

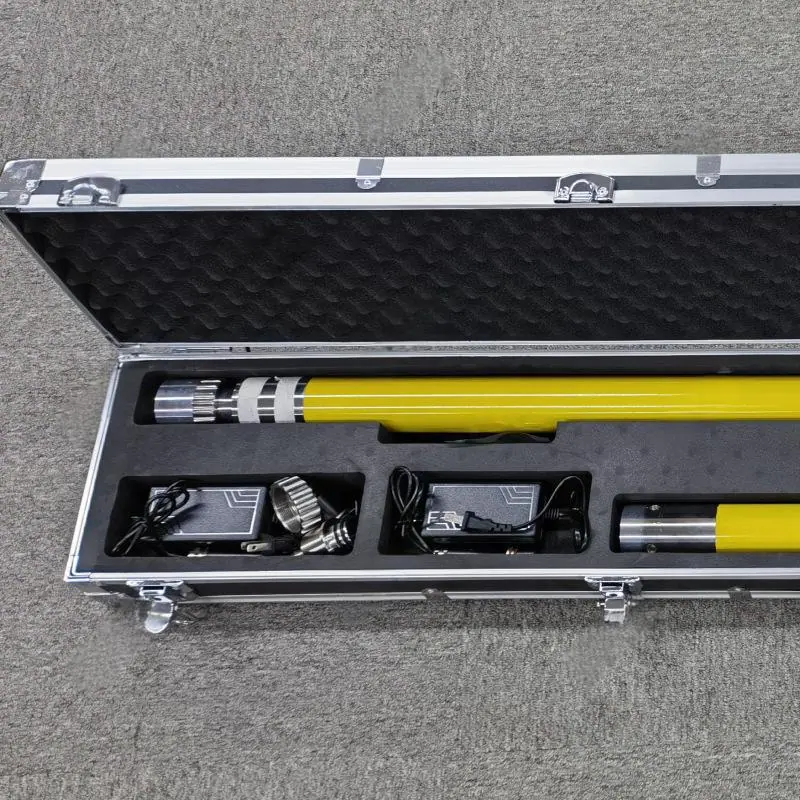

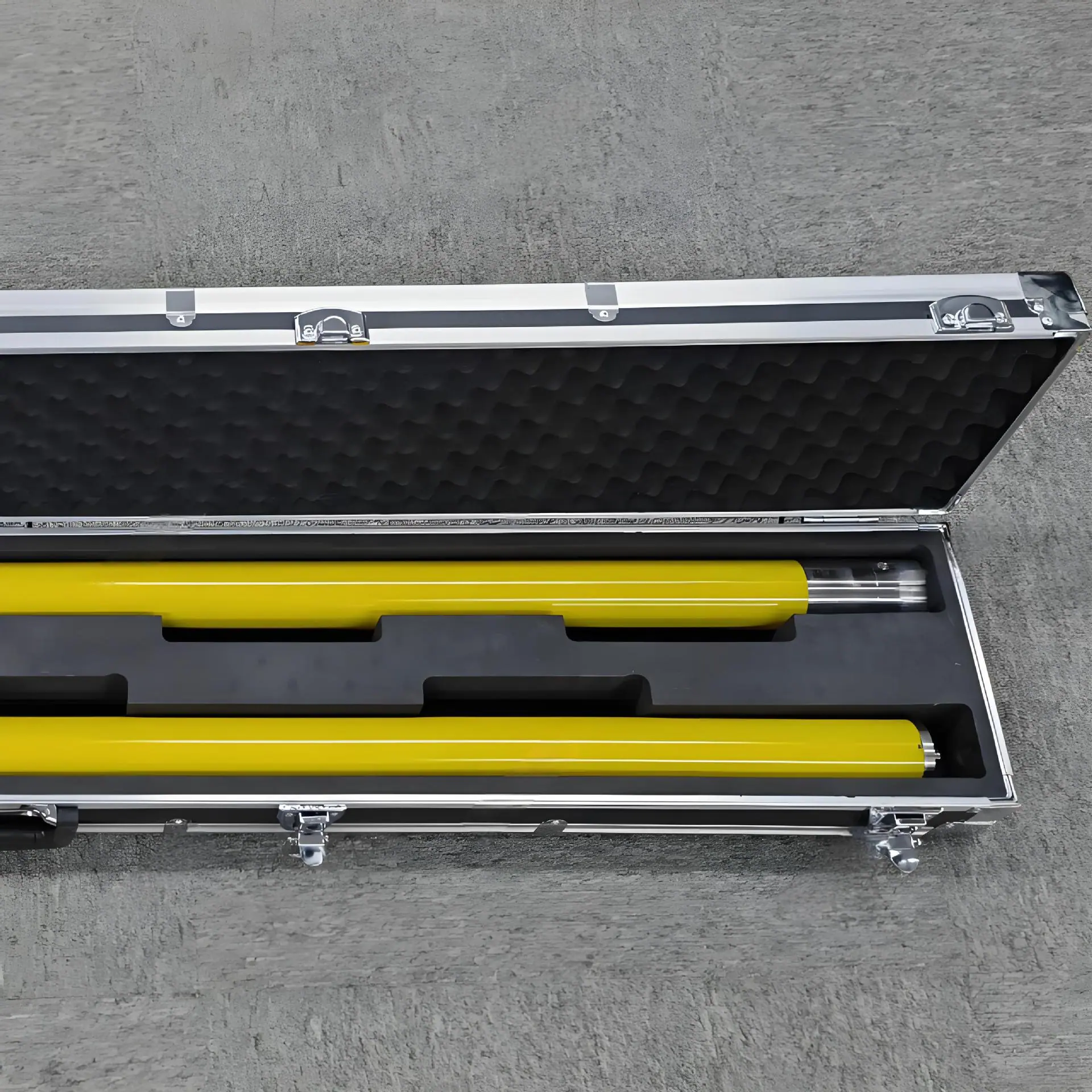

Detector de radar para perforación minera
ZTR6.4(A)
ZTR12.8
ZTR6.4
