Fábrica de máquinas removedoras de escoria de minería suministro máquina cargadora de rocas con cucharón de rastrillo P-15B/30B/60B/90B/120B máquina con cucharón de rastrillo
Variaciones
Cargador de rocas con cangilones
El cargador rastrillo se utiliza principalmente en minas de carbón, minas metalúrgicas, túneles y otros proyectos de ingeniería. Se utiliza en la etapa inicial de excavación, emparejado con vagonetas o skip para las labores de carga.
El cargador de rastrillo es principalmente adecuado para la carga en túneles horizontales e inclinados con un ángulo inferior a 35 grados, así como en galerías de esquina de 90 grados.
Los modelos de excavadora de cangilones que nuestra empresa produce y opera son:
Cargador Raspador P15B, Cargador Raspador P30B

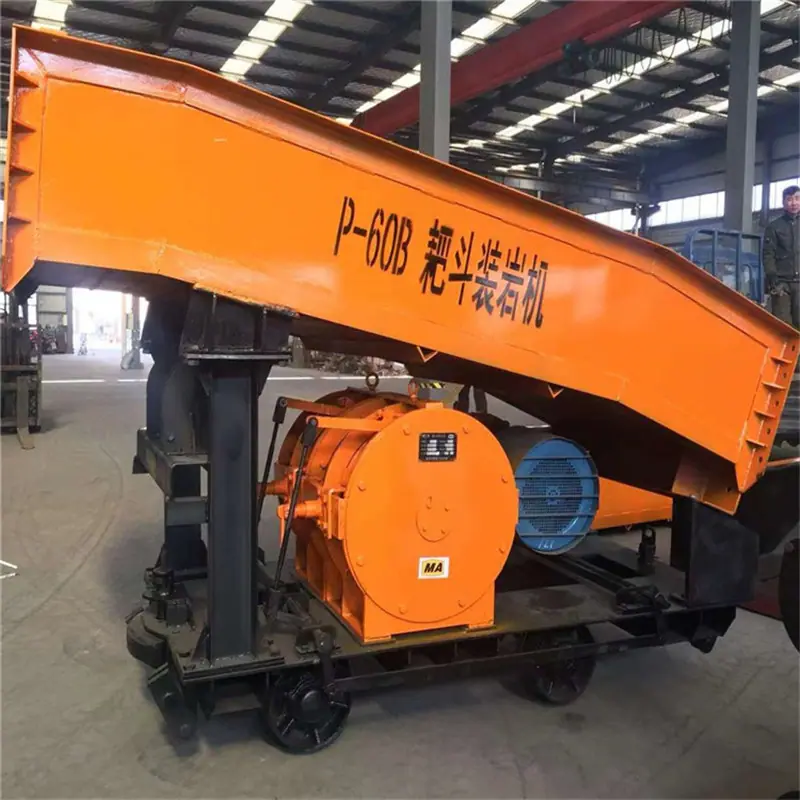

Cargadora de cangilón P60B, Cargadora de cangilón P60B
Partes para Cargadores de Roca: Rodillo de Retorno, Rodillo Guía, Chasis, Tambor, Dientes de Rastrillo, Rodillo de Trabajo, Banda de Freno, Polea, Lámpara Antivibración, Tolva del Cargador, Gancho de Rueda Trasera, Abrazadera de Riel, Engranaje Planetario, Rueda Nuestra empresa produce diversas piezas para cargadores de roca, Rueda Trasera, Rodillo de Retorno, Chasis, Tambor, Dientes de Rastrillo, Rodillo de Trabajo, Banda de Freno, Polea, Rodillo Guía, Lámpara Antivibración, Tolva del Cargador, Gancho de Rueda Trasera, Abrazadera de Riel, Engranaje Planetario, Rueda, Conjunto de Frenos
Las series P-15B, 30B, 60B, 90B y 120B de cargadores raspadores son adecuadas para cargar roca en galerías horizontales, pozos inclinados con un ángulo de inclinación inferior a 35° y galerías de esquina de 90°. Se pueden utilizar junto con vagonetas de mina o skip.
Los principales parámetros técnicos:
|
proyecto |
P-15B |
P-30B |
P-60B |
P-90B |
P-120B |
P-150B |
|||||||
|
Capacidad del cucharón, m³ |
0,15 |
0,50 |
0.60 |
0.90 |
1.20 |
1,50 |
|||||||
|
Productividad técnica, mm³/h |
15~25 |
35~50 |
70~110 |
95~140 |
120~180 |
150~220 |
|||||||
|
Fuerza de tracción de la cuerda principal, KN |
7.2~10.4 |
12.3~18.5 |
20.0~28.0 |
31.0~50.0 |
37.0~55.0 |
52.0~72.0 |
|||||||
|
Ancho de vía, mm |
600 |
600 |
900 |
600 |
900 |
600 |
900 |
600 |
900 |
150 |
1500 |
||
|
Diámetro del cable de acero, mm |
12.5 |
12.5~15.5 |
15.5 |
17.0 |
18.5 |
20.0 |
|||||||
|
motor eléctrico |
Potencia, KW |
11 |
17 |
30 |
45 |
55 |
75 |
||||||
|
Tensión de funcionamiento, V |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
|||||||
|
Dimensiones |
largo |
mm |
5500 |
6110 |
6800 |
8610 |
10550 |
11000 |
|||||
|
Ancho |
1170 |
1305 |
1850 |
2050 |
2250 |
2400 |
|||||||
|
alto |
1800 |
2000 |
2350 |
2745 |
2870 |
3000 |
|||||||
|
Peso bruto × 103 kg |
2.50 |
4.75 |
6.50 |
9.80 |
12.50 |
15.00
|
|||||||
La pala cargadora de roca con rascador se utiliza en la excavación de túneles de roca y está equipada con un vagón minero o skip de 1.1m3 para las operaciones de carga. Es adecuada para túneles con una altura neta de P-15BⅡ y P-30B mayor de 2 metros, P-60B mayor de 2.4 metros, y P-90B mayor de 2.8 metros, y una sección neta de P-15BⅡ 4.5m2, P-30B 6m2, P-60B, P-90B 9m2 o más. Tiene las características de alta eficiencia de carga de roca, estructura simple, buena fiabilidad y una amplia gama de aplicaciones. Se puede utilizar no solo en túneles planos, sino también en túneles inclinados por debajo de 30 grados. Es un equipo importante para aumentar la velocidad de excavación y realizar la mecanización de la excavación.
