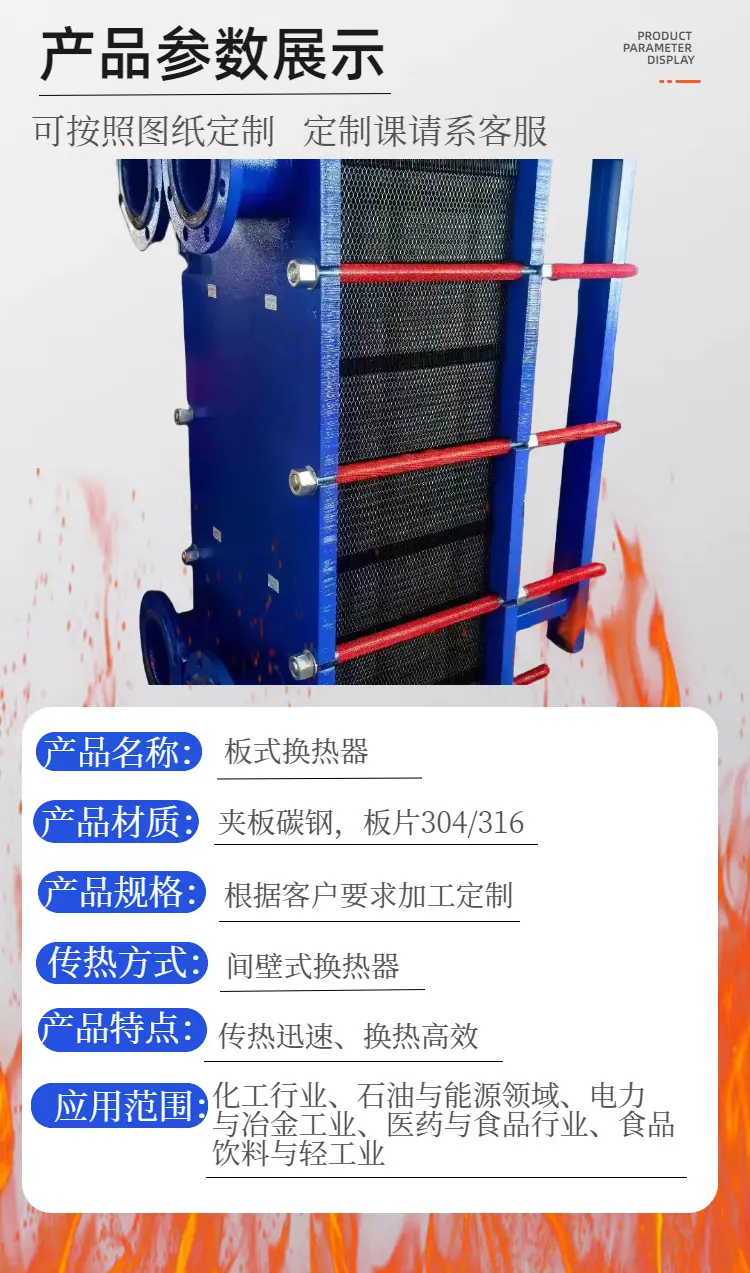

Intercambiador de Calor de Placas Acero Inoxidable 304316 Placa de Titanio Residencial Industrial Calefacción Intercambio de Calor Fabricante Intercambiador de Calor de Placas

Las principales ventajas y componentes de los intercambiadores de calor de placas son los siguientes:

La principal ventaja

· Estructura compacta：El área de transferencia de calor por unidad de volumen es grande, la instalación y el mantenimiento son convenientes, y ahorra espacio.
· Alta eficiencia de intercambio de calor：El diseño de placa corrugada puede generar una fuerte turbulencia en el fluido a bajos caudales, y el coeficiente de transferencia de calor puede alcanzar de 2 a 4 veces el del tipo carcasa y tubos.
· Pequeña pérdida por diferencia de temperatura：Las placas son extremadamente delgadas (0.5-0.8 mm), y los fluidos pueden someterse a un intercambio de calor a contracorriente puro, permitiendo una profunda recuperación de calor.
· Flexible y ajustable：Las placas de intercambio de calor se pueden agregar o quitar convenientemente según los requisitos para ajustar la capacidad de intercambio de calor y la combinación de procesos.
· Fácil de limpiar：El paquete de placas se puede abrir fácilmente para la limpieza directa de las superficies de las placas, lo que resulta en bajos costos de inspección y mantenimiento.
· Bajo factor de incrustación：La fuerte turbulencia evita que las impurezas se depositen fácilmente, y la superficie lisa de las placas es resistente a la formación de sarro.

Componentes principales

· Placa de transferencia de calor：Componente central. La superficie se prensa con patrones como espiga y líneas rectas horizontales para mejorar la transferencia de calor y la rigidez.Materiales resistentes a la corrosión de uso común como láminas de acero inoxidable 304, láminas de acero inoxidable 316L, láminas de titanio y Hastelloy.
· Empaquetadora：Se instala en la ranura alrededor de la placa, evitando la mezcla o fuga de fluidos fríos y calientes. Requiere resistencia a la corrosión media y a altas temperaturas, los materiales comunes sonNBR, EPDM. Generalmente se fija con adhesivo o a presión.
· Placa de sujeción fija：Ubicado en un extremo de la viga, conectado al soporte y no se mueve. La interfaz suele estar en esta placa.
· Placa de Tensión de Actividad：Ubicado en el otro extremo del paquete de placas, puede deslizarse a lo largo de la barra guía, se usa para presionar o aflojar la placa.
· Varilla guía superior y varilla guía inferior：Sostiene y guía la placa, asegurando su posicionamiento y deslizamiento precisos.
· Perno de apriete：Pase a través de múltiples juegos de orificios para pernos y apriete las tuercas para proporcionar la fuerza requerida para el sellado por compresión.
· Soporte (poste de marco)：Soporta la varilla guía superior y todo el peso del intercambiador de calor.
· Boca de alcantarilla y Brida：Ubicado en la placa de sujeción fija o móvil, es la entrada y salida para fluidos calientes y fríos, utilizado para conectar las tuberías del sistema.
