Estación de Filtro de Agua Limpia Horizontal 1000L Estación de Filtro de Agua Limpia Automática Jsyl-Qdx-Zd Estación de Filtro Automática

I. Introducción del Producto de la Estación de Filtración JSYL-QDX-ZD (Automática):
1-1 Introducción del Producto: La estación de filtración con retrolavado intercepta directamente las impurezas de partículas sólidas en medios líquidos utilizando mallas filtrantes, reduce la turbidez de los medios líquidos (líquido de tubería, emulsión, aceite emulsionado, agua, etc.), purifica el líquido y evita que las partículas sólidas entren en los medios líquidos; reduce la incrustación del sistema, mantiene limpios los medios líquidos, para cumplir con los requisitos de operación del sistema y del proceso posterior para la limpieza del líquido, y también puede usarse para proteger equipos clave posteriores del bloqueo por partículas, desgaste o incrustaciones, mejorando la eficiencia operativa y la vida útil de los equipos clave; asegurando la operación segura del sistema. Esta máquina es de control inteligente totalmente automático, capaz de filtración continua en línea, descarga de retrolavado en línea sin apagado; flujo continuo; alta precisión; gran área de filtración efectiva; alta resistencia a la presión y otras ventajas.
II. Principio de Funcionamiento de la Estación de Filtración JSYL-QDX-ZD (Automática):
El filtro autolimpiante multicabezal serie JSYL-QDX-ZD está equipado con un sistema de control inteligente totalmente automático, que integra funciones de control paralelo de control de presión diferencial y control por tiempo. Puede controlar el funcionamiento eficiente del filtro según las condiciones de trabajo y se puede operar manualmente, admitiendo control y ajuste in situ. El proceso de trabajo del filtro se divide en estado de filtración normal y estado de descarga de retrolavado.
2-1、JSYL-QDX-ZD(Automática) Estación de Filtración Estado de Filtración Normal
En estado de filtración normal: El líquido entra al cuerpo por la entrada del material y es filtrado por el elemento filtrante; el líquido filtrado se descarga por la salida del cuerpo del equipo de filtración; la válvula de drenaje está en estado cerrado;
2-2、Estado de Retrolavado y Purga de la Estación de Filtrado JSYL-QDX-ZD (Automático)
Después de que la estación de filtración JSYL-QDX-ZD (automática) ha pasado por N veces de procesos de filtración normales; las impurezas en el líquido se depositan en la malla del filtro, y cuando la diferencia de presión entre la entrada y la salida alcanza un cierto valor (0.5 MPa); la estación de filtración necesita retrolavado en este momento; el sensor de presión inteligente transmite información al sistema de distribución de energía; el sistema de distribución de energía a prueba de explosiones opera; la válvula de descarga de aguas residuales se abre automáticamente; el brazo giratorio de retrolavado gira inteligentemente; bajo la acción de la diferencia de presión; los elementos filtrantes se retrolavan uno por uno individualmente; la suciedad en la cara interior de los elementos filtrantes se retrolava bajo la condición de trabajo de la fuerza de reacción y se descarga a través de la salida de aguas residuales; el proceso de retrolavado termina; la válvula de descarga de aguas residuales se cierra automáticamente; el equipo entra en el estado de filtración normal.
III. Ventajas de la Estación de Filtración JSYL-QDX-ZD (Automática)

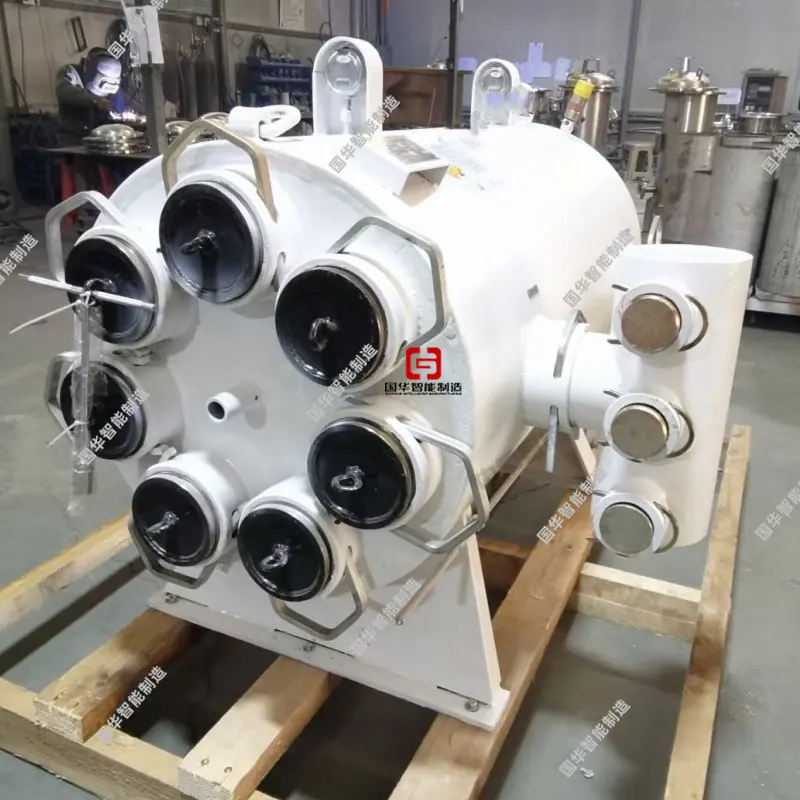

3-1、Construcción de múltiples elementos (7 piezas); El retrolavado individual uno por uno es más eficiente.
3-2、Alta precisión de filtración (25 micrones, 40 micrones, 50 micrones, 100 micrones y superiores) 。
3-3、Resistencia a la presión del elemento filtrante (puede soportar una presión de 8.0 MPa); Vida útil del elemento filtrante 1-2 años.
3-4. El retrolavado no detiene la máquina ni el flujo; no requiere desmontaje; se reducen los costos de inactividad y los costos de mantenimiento.
3-5. Una misma máquina puede utilizarse para múltiples propósitos y reemplazar elementos filtrantes de diferente precisión.
3-6、Múltiples elementos filtrantes constituyen; aumentando el área de filtración efectiva; mejorando el caudal y el rendimiento del equipo de filtración3-7、La carcasa tiene una vida útil de hasta 5-10 años; bajos costos de mantenimiento y operación; sin consumibles.
3-8、 Altamente integrado, conectores, sellos, alta fiabilidad, buena estabilidad. 3-9、 El reemplazo del elemento filtrante es extremadamente conveniente (abra el tapón del elemento filtrante, reemplácelo con un elemento filtrante de la misma especificación, instale el tapón del elemento filtrante e inserte el pasador).

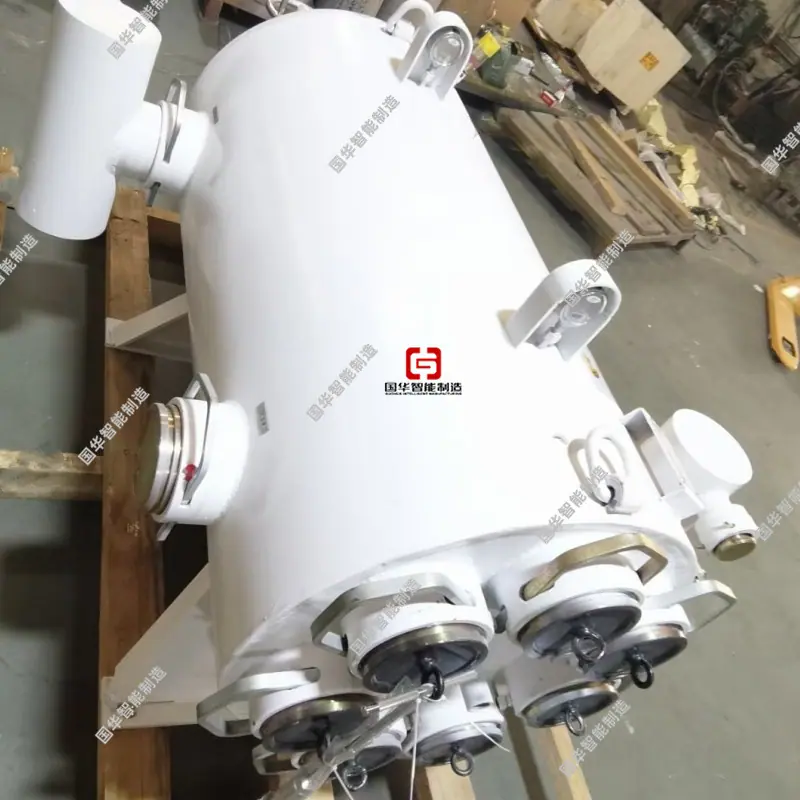

3-10. Se puede instalar horizontalmente, lo que ahorra mucho espacio.
3-11. Realice un retrolavado del elemento filtrante; el elemento filtrante activo es reemplazable.
3-12、Adopción de la estación de control eléctrico de lavado a contracorriente del filtro de la estación de bombeo de líquido emulsionado minero ZLF127.
3-13、El voltaje es de 127V y soporta uso subterráneo en minas de carbón.
3-14. Control inteligente totalmente automático:
Modo de tiempo/modo de presión diferencial/modo manual.
IV. Alcance de Aplicación de la Estación de Filtración JSYL-QDX-ZD (Automática)
La Estación de Filtración JSYL-QDX-ZD (Automática) se instala antes de la entrada de la tubería de agua limpia, se utiliza principalmente para la filtración fina de agua limpia emulsionada en sistemas hidráulicos, filtrando partículas metálicas generadas por el desgaste de los componentes en el sistema hidráulico e impurezas de goma de los sellos, etc., para mantener limpio el líquido en el tanque de agua limpia.

Filtro de Retrolavado Multicartucho Serie V. JSYL-QDX-ZD (Automático) Especificaciones y Parámetros Técnicos
