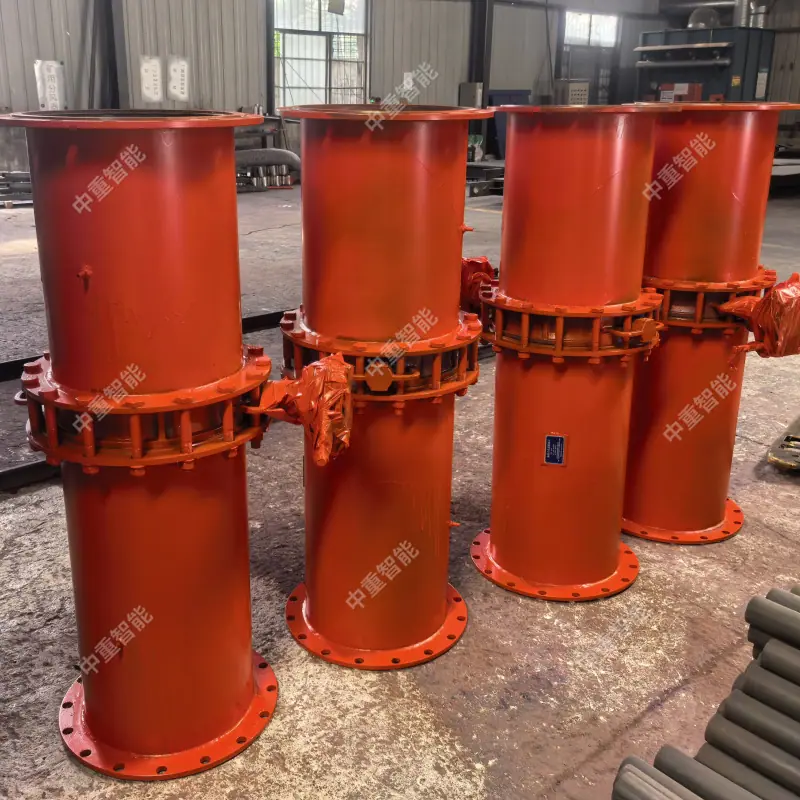

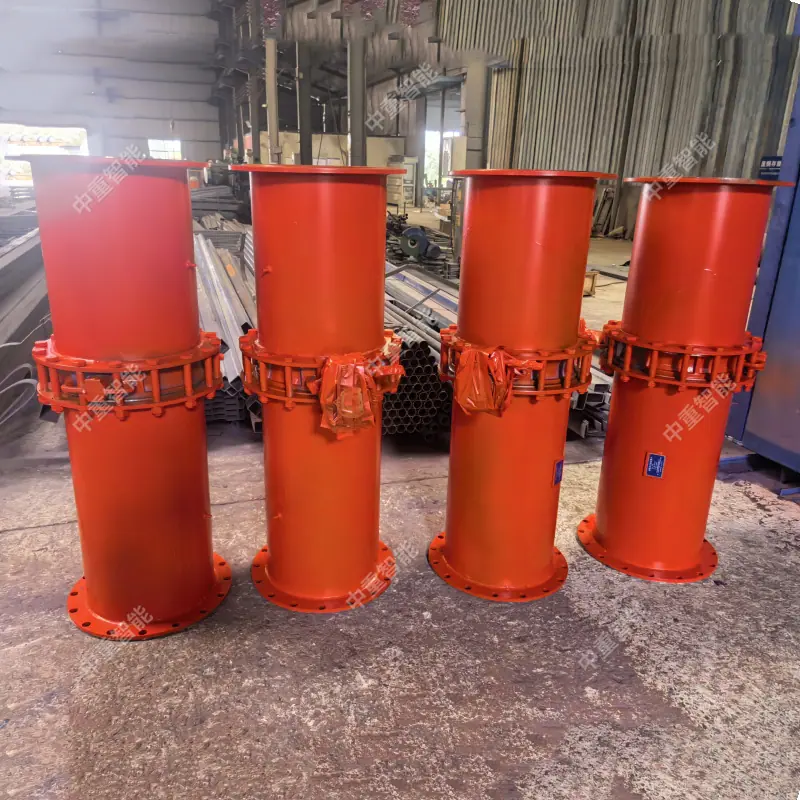

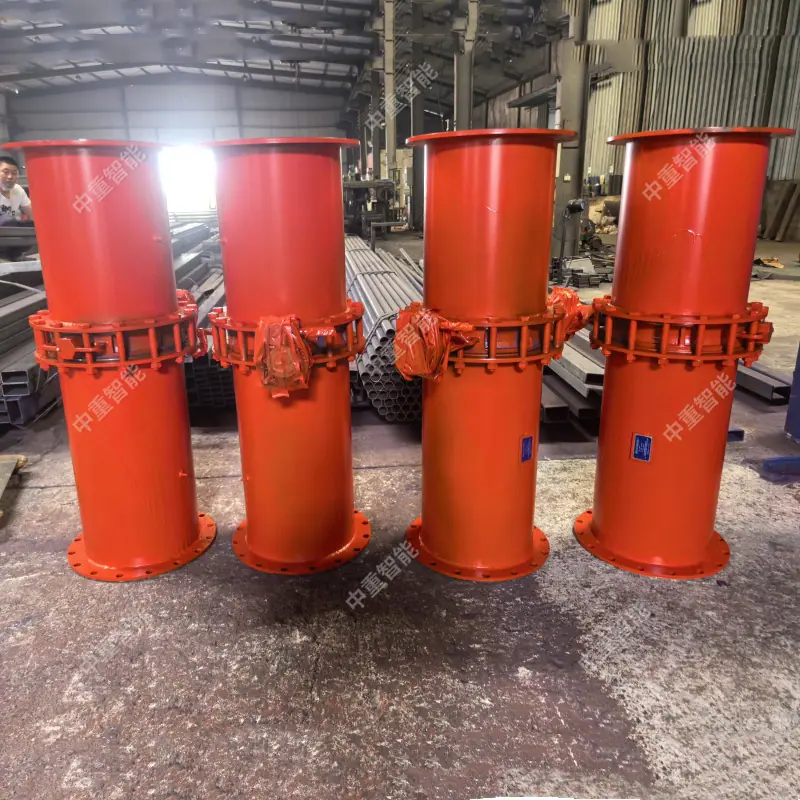

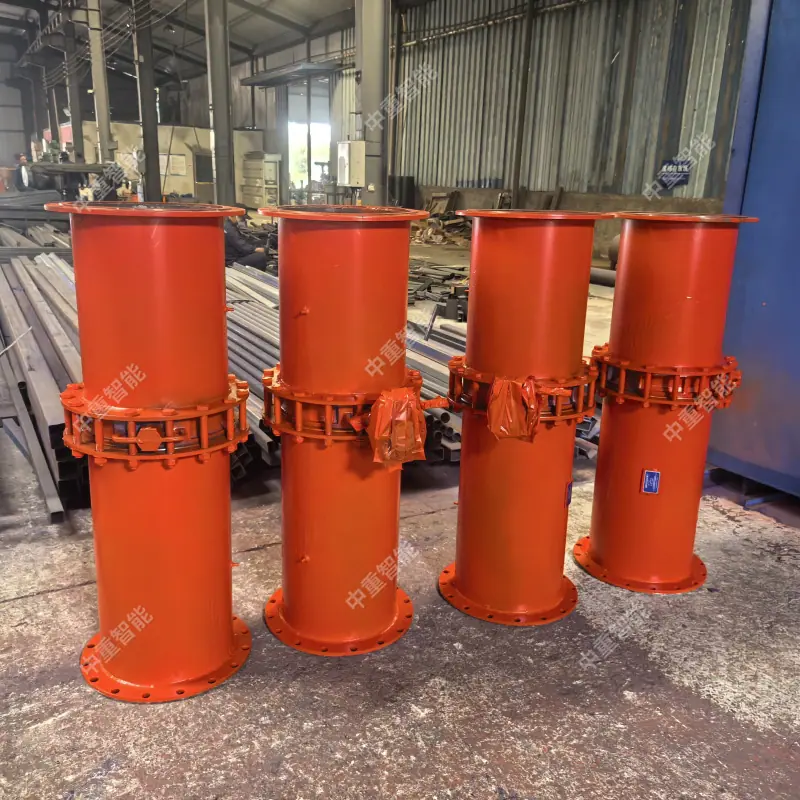

Medidor de Flujo con Placa de Orificio Ajustable Señal de Presión Diferencial Suave Alta Precisión de Medición Medidor de Flujo con Placa de Orificio Ajustable
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
El caudal de drenaje de gas de mina de carbón se mide mediante el método de toma de presión con relación de diámetro. Cuando un fluido que fluye continuamente pasa a través de un dispositivo de estrangulamiento en una tubería, su velocidad de flujo aumenta y aparece una diferencia de presión estática entre los lados aguas arriba y aguas abajo del dispositivo de estrangulamiento. Existe una relación constante entre el caudal y la diferencia de presión, por lo que el caudal de fluido se puede calcular midiendo la diferencia de presión.
Cuatro,Uso y precauciones
1. Al instalar la placa de orificio en la tubería de extracción de gas, el orificio de la placa de orificio debe ser concéntrico con la tubería, su cara final debe ser perpendicular al eje de la tubería y la excentricidad debe ser inferior al 2%.
2. La pared interior de la tubería donde se instala la placa de orificio no debe tener desniveles, soldaduras, juntas, etc. dentro del rango de 2D (D es el diámetro interior de la tubería) antes y después de la placa de orificio.
3. La longitud recta de la tubería ascendente (entrada de fluido) del medidor de caudal de orificio es ≥20D, y la longitud recta de la tubería descendente (salida de fluido) es ≤10D.
4. Limpie regularmente el agua y la suciedad acumuladas delante y detrás de la placa de orificio, y reemplace la placa de orificio si está oxidada.
5. Cuando hay un cambio significativo en la cantidad de gas extraído, la placa de orificio correspondiente debe reemplazarse de acuerdo con el caudal.
