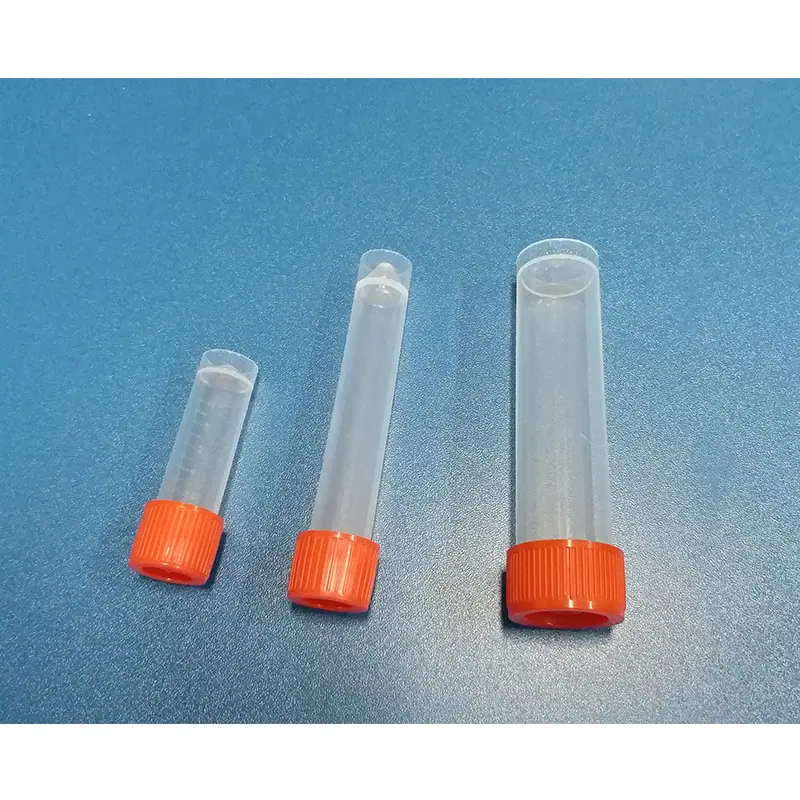

Máquina llenadora de tubos de muestreo de ácidos nucleicos para 20 personas etiquetado de líquido de muestra enlatado equipo de línea de ensamblaje de productos químicos diarios personalización
Variaciones
Productos similares a un precio más bajo
Proceso de producción totalmente automático:
- 1. Carga de Botellas: Carga de botellas mediante mecanismo empujador.
- 2. Colocación de la botella: Recogida automática con manipulador servoPon 2 botellas en el molde.
- 3. Entrega de botellas: El plato giratorio impulsa el molde al siguiente proceso.

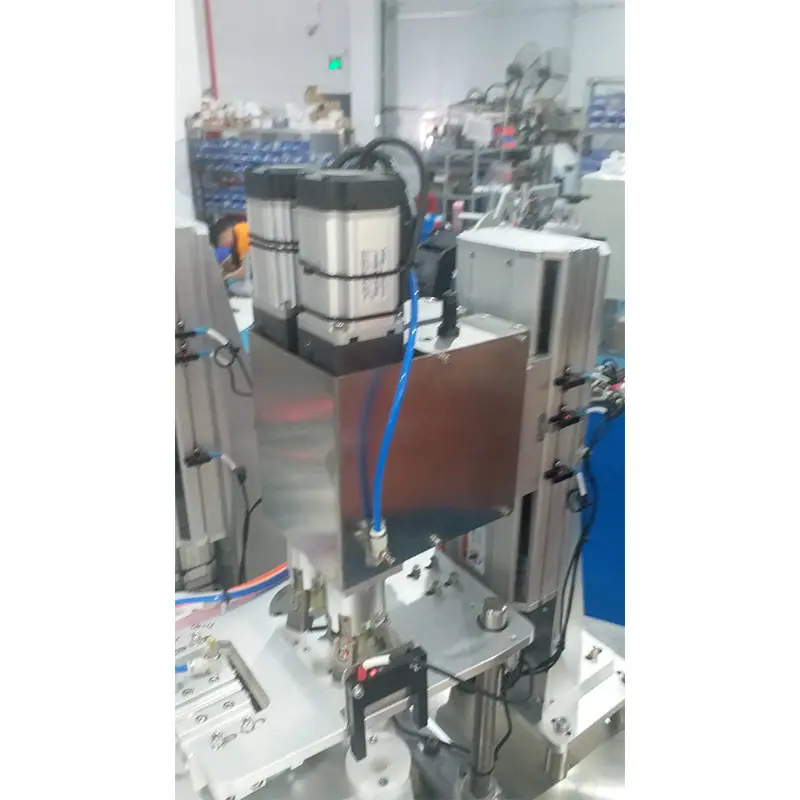

- 4. Relleno:2 bombas de llenado levantan y llenan.
- 5. Cubrir la tapa: Cubrir la tapa con el alimentador vibratorio,2 brazos robóticos con servo sujetan la tapa y la giran sobre la boca de la botella.
- 6. Tapón de rosca:2 pinzas de servocapa aprietan tapa
- 7. Fuera de la botella:Dos manipuladores servo agarran las botellas terminadas y las colocan en la banda transportadora de la máquina etiquetadora.
- 8. Etiquetado: Las botellas se transportan al cabezal de etiquetado para el etiquetado y frotado automáticos, y luego se envían a la salida.
Función de detección automática completa:
- 1. Alarma de botella faltante para el alimentador vibratorio.
- 2. Sin botella, sin llenado.
- 3. Sin botella, sin tapa.
- 4. Alarma de botella con fugas.
- 5. Alarma de cilindro fuera de posición.
- 6. La máquina etiquetadora se detiene y la máquina llenadora y taponadora se detiene automáticamente.
- 7. No hay botella sin etiqueta.
- 8. Apagado por alarma de falta de etiqueta.
- 9. Alarma de etiqueta faltante.
- 10. Máquina codificadora (opcional): Alarma de falta de cinta.
Máquina de Llenado y Tapado de Tubos de Muestratecnologíaparámetro
|
Número de viales inferiores |
2 |
|
Número de cabezales de llenado |
2 |
|
Recuento previo de centrifugado de la cubierta inferior |
2 |
|
AdecuadoTipo de botella |
de acuerdo aMuestras de clientes (diferentes diámetros requieren cambiar el molde) |
|
capacidad de llenado |
2-20 ml |
|
Llenar formulario |
Llenado tipo elevación utilizando una bomba de pistón de cerámica |
|
Método de apertura de botella |
Desenroscador de botellas de placa de empuje |
|
Forma de cobertura |
Alimentador vibratorio electromagnético (cubierta insonorizada opcional) |
|
Formulario de cubierta inferior |
2Pre-rotación de la cubierta inferior debajo de la cubierta de la cabeza |
|
Tapón de rosca |

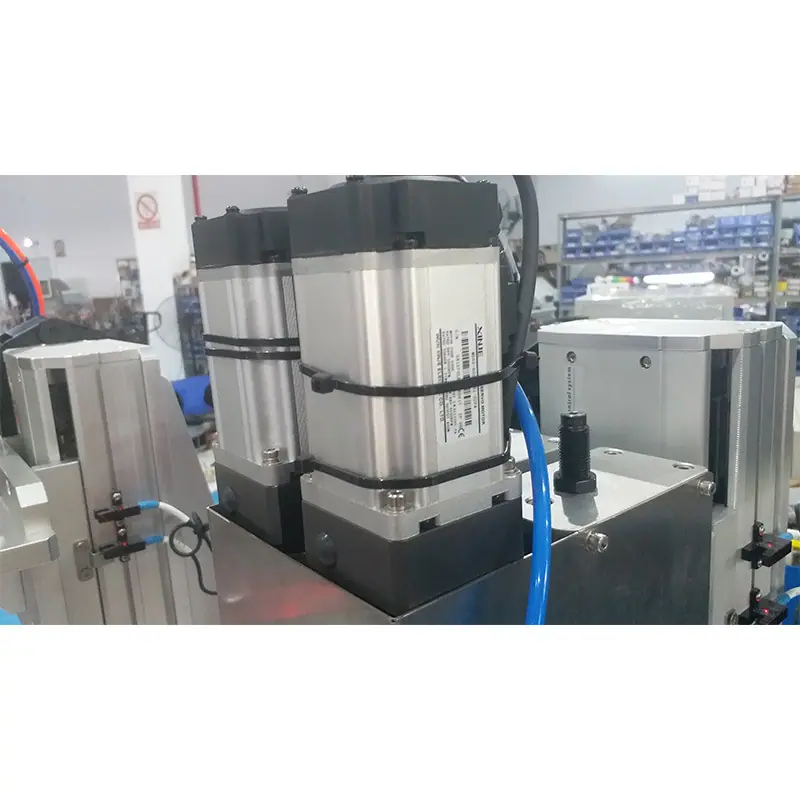

Pinza servocontrolada de doble cabeza, el par se puede configurar y mostrar en la pantalla táctil |
|
Velocidad de producción |
≥50-70 botellas/min |
|
Precisión de llenado |
±2% (6-12 ml) |
|
Dispositivo de envío de botellas |
Alimentador rotatorio de botellas |
|
Altura de salida de la botella desde el suelo |
850 mm ± 50 mm |
|
Potencia total |
acerca de3KW/220V/CA Monofásico |
|

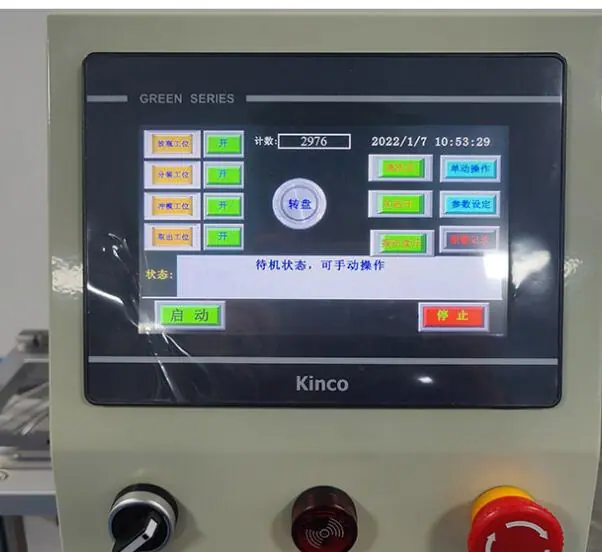

Control de programa |
PLC + Pantalla táctil |
|
presión del aire |
0,6-0,8 MPa |
|
Consumo de aire |
300 l/min |
|
Dispositivo para tomar botellas |
Agarre de dedos con doble aire, el brazo robótico se mueve lateralmente y rota para colocar la botella |
Máquina de Llenado y Tapado de Tubos de MuestraConfiguración principal
|
1、Marco: Acero Inoxidable 304# |
|
2、Componentes neumáticos: Marca taiwanesa AIRTAC / Marca nacional Xingchen |
|

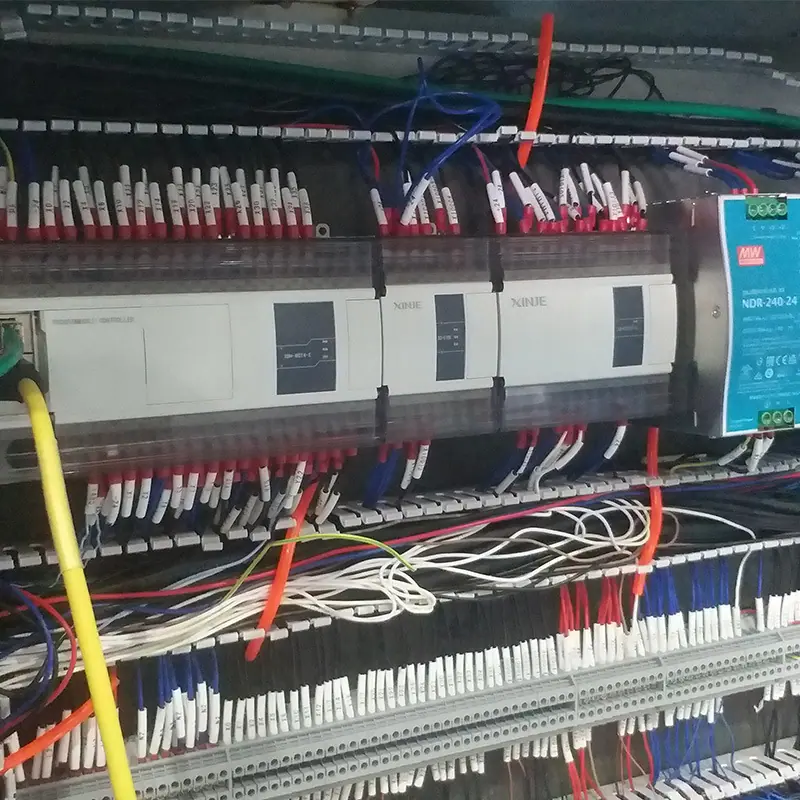

3、Controlador de Programa: Wuxi Xinjie |
|
4、Interfaz Humano-Máquina: Pantalla táctil a color de 7 pulgadas Wuxi XinJie |
|
5、Sensor Fotoeléctrico: Marca alemana DEUZE / Marca japonesa Panasonic / Marca japonesa Omron |
|
6、Botones, Relés, Interruptores de Aire: Marca Francesa Schneider |
|

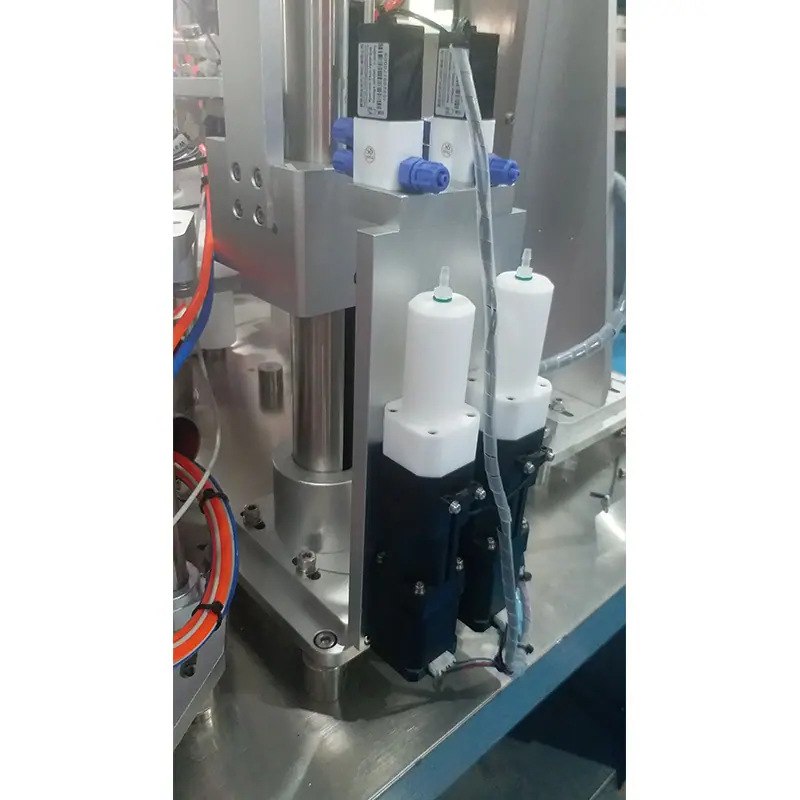

7、Bomba de llenado: Bomba de émbolo cerámico de alta precisión de marca nacional |
|
8、Inversor de Motor: Marca Taiwanesa Delta |
|
9、Material del plato giratorio: POM y aleación de aluminio |
|
10、Motor de plato giratorio, Motor de clasificación de botellas, Motor de cinta transportadora: Motores de CA de marca nacional |
|
11、Tapa de Rosca Servomotor: Wuxi XinJie |
|
12. Piezas Expuestas: Acero inoxidable, aleación de aluminio anodizado, acero 45# tratado por galvanoplastia, piezas de plástico. |
Tecnología de Máquina Etiquetadora Horizontalparámetro
|
Tipo de botella adecuado |
φ10-φ30mm, longitud 20-120mm, botellas cilíndricas |
|
Adecuado para especificaciones de etiquetas |
ancho10-80MM, Longitud 10-100MM (Etiquetas no transparentes) |
|
Método de corte |
Máquina de Llenado y Tapado |
|
Método de etiquetado |
Etiquetado horizontal, con banda de frotamiento de etiquetas |
|
Precisión del etiquetado |
±0.5 mm (en la dirección de la altura de la etiqueta) |
|
Velocidad de etiquetado |
≥70 botellas/minuto |
|
transportador |
Transmisión por cadenaRodillo de nylon de 120 mm de ancho, altura libre al suelo: 950 mm ± 50 mm ajustable |
|
Método de entrega de botellas |
Tipo deslizante |
|
fuente de alimentación |
acerca de850W/220V AC monofásico |
|
Control de programa |
PLC + Pantalla táctil |
Configuración Principal de la Máquina Etiquetadora Horizontal
|
1、Estante: Acero inoxidable. |
|
2、Controlador Lógico Programable (PLC): Shenzhen Xiangkong |
|
3、Interfaz Humano-Máquina: Shenzhen Xiangkong - Pantalla táctil a color de 7 pulgadas |
|
4、Sensor fotoeléctrico: Marca alemana DEUZE. |
|
5、Relés, Interruptores de Aire: Marca francesa Schneider |
|
6、Inversor de Motor: Inversor de Marca Nacional |
|
7. Material de la banda transportadora: Rodillos de nylon accionados por cadena. |
|
8、Motor del limpiaparabrisas: Motor de CA de marca nacional de 90 W |
|
9、Motor de banda transportadora: Motor AC de marca nacional de 370W |
|
10、Etiquetado del Motor: Motor híbrido servo-paso de marca nacional |
|
11. Piezas Expuestas: Acero inoxidable, aleación de aluminio anodizado, acero 45# tratado con galvanoplastia, piezas de plástico. |
