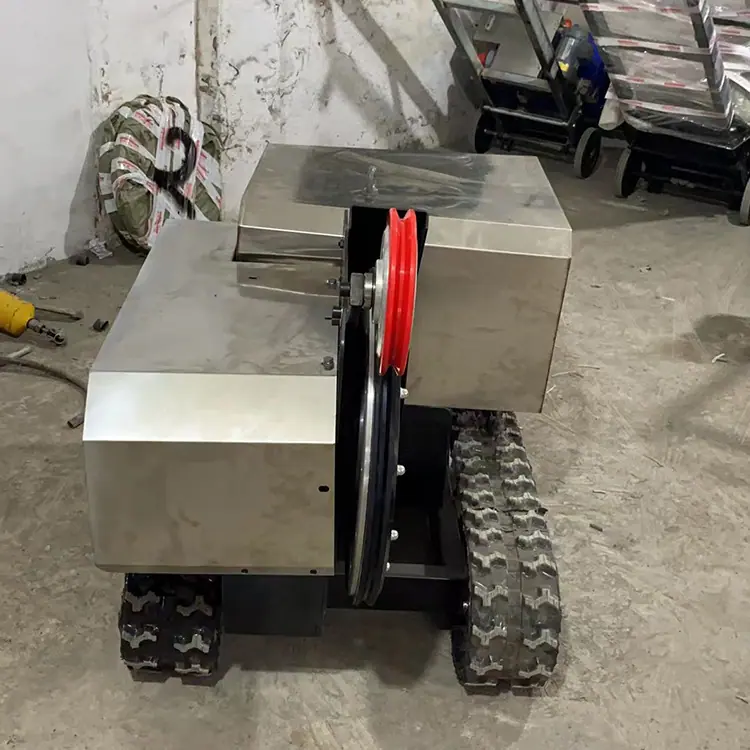

Máquina minera de sierra de hilo rueda universal anillo de goma resistente al desgaste máquina de sierra de hilo máquina cortadora de hilo de diamante para concreto

Las sierras de hilo de hormigón se utilizan principalmente para cortar puentes, pilares, tableros de puentes, muros de sitios de construcción, vigas y columnas, túneles y hormigón armado y rocas bajo el agua. Máquina de corte con cadena de hilo diamantado, sierra de hilo, sierra de hilo eléctrica, conveniente, sencilla, fácil de mover, construcción sencilla, instalación sencilla, amplio rango de uso, bajo costo y fácil mantenimiento. CM02

Según la potencia, se divide principalmente en dos tipos: máquina de sierra de alambre eléctrica y máquina de sierra de alambre hidráulica.

Según los diferentes propósitos y necesidades de corte, se divide en sierras de alambre para cortar hormigón, sierras de alambre para minería y sierras de alambre para dar forma y procesar mármol y granito.

La hoja de sierra de hilo y el anillo de goma del disco del volante, utilizados durante el corte, requieren una gran cantidad de consumibles. La especificación de la hoja de sierra de hilo se controla principalmente mediante el rebordeado. Sus especificaciones varían de Φ7,2 a Φ11,5 mm. Las fórmulas requeridas para cortar diferentes materiales de piedra también varían. Por lo tanto, la fórmula de producción de la máquina de sierra de hilo debe personalizarse según las características reales de la piedra para lograr una alta eficiencia y reducir considerablemente el costo.

Las máquinas de sierra de alambre eléctricas se dividen en: máquinas de sierra de alambre eléctricas pequeñas y máquinas de sierra de alambre para minería.

La máquina de corte con hilo para minería es principalmente para el corte, modelado y procesamiento de mármol y granito, cooperando con la máquina cortadora de bloques para la extracción simultánea de bloques, puede lograr una extracción sin voladura, hacer que el bloque tenga una forma hexagonal, mejorar en gran medida el rendimiento de los bloques, aumentar los beneficios, ser más eficiente y más ahorradora de energía.

Parámetros técnicos de la máquina de sierra de alambre:

Modelo 37 y 75kw

Potencia del motor principal      37kw/50HZ

Rango de velocidad de línea de sierra de hilo 0-40 metros/segundo

Velocidad al caminar 0—80 metros/hora

Rotación del cabezal de potencia 360°

Riel guía de desplazamiento 2 metros/sección se puede conectar

Espaciado de corte de la unidad de potencia 1.6m

Entorno de trabajo -15℃ - +40℃

Carrera de movimiento del cabezal de potencia 300-480 mm

Tamaño del equipo 1925*1240*1430mm

 Análisis de la extracción de piedra con sierra de hilo eléctrico;

1Amplia adaptabilidad, la sierra de alambre es adecuada para todo tipo de minas.

2Función potente, alta eficiencia, la primera profundidad de minería S es profunda, puede alcanzar l0～20m o incluso más profundo, la minería convencional generalmente solo está dentro de los 10 m; en segundo lugar, la velocidad de corte es rápida, generalmente puede alcanzar 4～5 m²/h.

3Las sierras de hilo pueden cortar en varias direcciones, como vertical, horizontal e inclinada, y también pueden realizar corte a ciegas.

4Alto rendimiento, bajo costo integral, la superficie de corte de la sierra de hilo S es muy plana y no causará ningún daño interno al bloque en bruto, en segundo lugar, el corte de la sierra es pequeño, solo de unos 11 mm, no causará desperdicio de recursos;

5, el corte con sierra de alambre en minería no tiene ruido ni polvo, y tiene un alto grado de automatización, operación separada, baja intensidad de mano de obra para los trabajadores y alta seguridad; el corte convencional tiene ruido y polvo muy altos, y los trabajadores tienen alta intensidad de mano de obra, y la seguridad es relativamente baja.

Descripción del proceso de minería con sierra de alambre eléctrica 2.1 Requisitos de infraestructura para la minería con sierra de alambre Suministro de energía El equipo que consume energía eléctrica incluye principalmente: máquina de sierra de alambre, compresor de aire, perforadora de roca multifuncional, perforadora DTH, etc. El voltaje de todos los equipos es de 380 V y el consumo de energía se determina por el número de máquinas puestas en funcionamiento. Tomando como ejemplo una máquina de sierra de alambre de 37 KW y su equipo de soporte, la potencia total debería ser de alrededor de 60 KW. Considerando la minería a gran escala en el futuro, se puede considerar la instalación de un transformador de 100 KVA. En la etapa inicial, para ahorrar inversión, se puede utilizar un generador diésel para el suministro de energía para lograr la minería; Fuente de agua y capacidad de suministro de agua Cuando la sierra de alambre está cortando, se debe suministrar agua de enfriamiento para proteger la sierra de alambre y la máquina de sierra. El consumo de agua de enfriamiento depende del número de máquinas. El consumo de agua de enfriamiento de una máquina de sierra de alambre es de 0,5 a 1 tonelada/hora. Por lo tanto, se debe garantizar una fuente de agua suficiente y una capacidad de suministro de agua. Si las condiciones lo permiten, se puede adoptar un método de suministro de agua circulante y se puede establecer una piscina de agua circulante para garantizar una capacidad de suministro de agua continua e ininterrumpida;

Camino simple: Debe haber un camino simple que conduzca a la mina y debe garantizar el paso normal de camiones pesados con una capacidad de carga superior a 20 toneladas para facilitar el transporte de diversos equipos mineros y materiales de piedra;

Proceso de corte con sierra de alambre y extracción de piedra

2.1Preparación preliminar

(1)Desmontes de Montaña: El trabajo de desmontes consiste principalmente en retirar el suelo de cubierta y la capa meteorizada sobre el cuerpo de mineral de mármol, retirando las capas intermedias, la roca circundante y el mármol fragmentado que no tiene valor minero debido al desarrollo de juntas y fisuras, exponiendo el cuerpo de mineral de mármol para prepararlo para las operaciones mineras. Se debe prestar especial atención a la protección del cuerpo de mineral, y no se debe permitir que las vibraciones de la voladura afecten la integridad y la formación de bloques de la piedra.

2Construcción de la plataforma de trabajo: Después de exponer el mármol, se necesita excavar una plataforma adecuada para que la máquina de sierra de alambre trabaje. Generalmente, el ancho es de 6 metros y la longitud se determina según el terreno de la montaña. La altura del escalón de la cantera es de 5-10 metros. El método de excavación generalmente utiliza perforación más agente expansor y otros métodos. Para el granito, se puede usar voladura. Para frentes de trabajo con pendientes relativamente suaves, se puede usar el método de depositar capas de tierra para construir la plataforma de trabajo.

2.2.2Preparativos antes de la minería

1La perforación es un trabajo preparatorio crucial. Si los agujeros no se perforan bien, afecta directamente el paso del alambre de cuentas de diamante, afectando la vida útil del alambre y la eficiencia de corte. Por lo tanto, el proceso de perforación es particularmente importante. Para cortar un bloque grande de materia prima, se deben perforar bien tres agujeros, a saber, un agujero vertical y dos agujeros horizontales. Los tres agujeros se intersectan en un punto. Si los tres agujeros no se intersectan en un punto, el enhebrado del alambre de cuentas de diamante es más problemático, o incluso imposible, requiriendo una nueva perforación, lo que reduce la eficiencia de producción. Por lo tanto, la perforación debe realizarse de acuerdo con la situación real y siguiendo los procedimientos operativos. El equipo utilizado para la perforación puede incluir perforadoras de roca multifuncionales, perforadoras de fondo de pozo, perforadoras de roca manuales, etc.

2Enhebrado Adoptando el método de enhebrado manual, es decir, fijando un extremo de la cuerda a un cable de acero fino, el otro extremo del cable de acero fino se conecta a un alambre flexible de múltiples hilos, generalmente el hilo para una plomada, se enhebra por un agujero; para el plano vertical, se puede usar agua para arrastrar el alambre flexible hacia afuera; para el plano horizontal, se usa alambre de hierro para guiarlo hacia afuera por otro agujero, y luego se saca el cable de acero fino, sacando la sierra de alambre.

3Después de instalar la máquina de sierra de alambre en su lugar y pasar el alambre, es mejor colocar la vía del equipo. La vía debe ser paralela al orificio horizontal, y la planitud de la superficie de la vía debe medirse con un nivel y hacerse para que cumpla con los requisitos. Finalmente, la máquina de sierra de alambre se iza sobre la vía, se cuelga la sierra de alambre y se conecta la alimentación. Dado que el equipo es pesado y necesita ser movido nuevamente después de cortar un plano, se puede utilizar cualquiera de los siguientes equipos para mover la máquina de sierra: grúa de mástil, montacargas, cargador, excavadora, etc.;

4Conecte la fuente de agua, instale las tuberías de agua de refrigeración, generalmente se necesitan dos tuberías de agua, una colocada en la posición del orificio de entrada de la cuerda y la otra en la posición de salida de la cuerda, y con el progreso del corte, la posición de entrada de agua y la dirección de salida necesitan ser ajustadas constantemente.

2.2.3Corte de piedra La extracción de bloques con una sierra de hilo primero debe cortar el plano horizontal y luego el plano vertical, para así asegurar el avance suave del corte. Si se corta primero el plano vertical y luego el plano horizontal, es fácil causar que la piedra se rompa, presione la cuerda de cuentas, haciendo que el motor gire en vacío y patine, dañando la goma del volante; más seriamente, causará que la sierra de hilo se deseche. El método de corte comúnmente utilizado para la extracción es el desprendimiento primario——tracción y volteo para separación——desprendimiento secundario y conformado. El propósito principal del desprendimiento primario es cortar piedras en forma de tira en el cuerpo de la montaña. El tamaño de las piedras en tira se determina por factores como el tamaño del cuerpo de mineral, la capacidad de transporte y la tasa de utilización de la piedra, generalmente en el rango de 30-60 m³. Después de cortar las piedras en tira, se separan del cuerpo de mineral con un cabrestante o cargador y se voltean sobre una superficie de trabajo cubierta de grava, para el desprendimiento secundario y el conformado para cortar bloques comercialmente valiosos.

Los métodos de corte comúnmente utilizados para las máquinas de sierra de alambre son los siguientes:

aMétodo de corte vertical

bMétodo de corte horizontal

c  90método de corte por grados

dMétodo de corte a ciegas

4Estimación de capacidad, configuración de equipo y personal El equipo y el personal deben configurarse según la capacidad establecida. Dado que la mina no proporciona un objetivo de capacidad claro, solo podemos tomar una máquina de sierra de hilo como equipo principal, considerar la configuración de equipo auxiliar y la configuración de personal ***más razonables y calcular la capacidad. Si la mina necesita expandir la capacidad de producción, la configuración requerida se puede replicar en consecuencia.
