Máquina Personalizada de Extracción de Pilares Hidráulicos Individuales para Minas de Carbón Cz-Ii-3.5 Máquina de Extracción de Pilares Hidráulicos Individuales

I. Descripción general

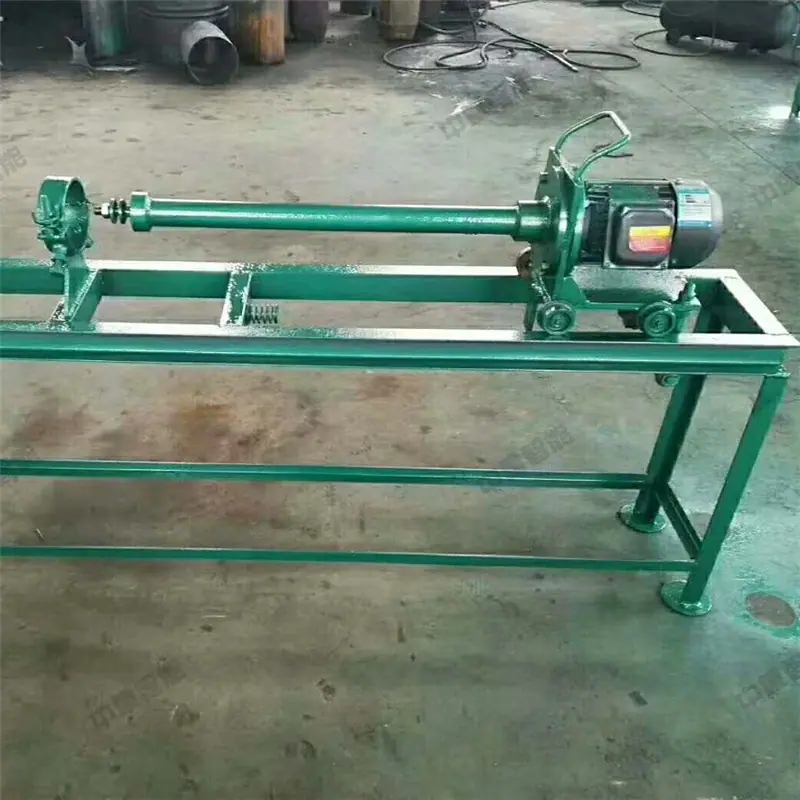

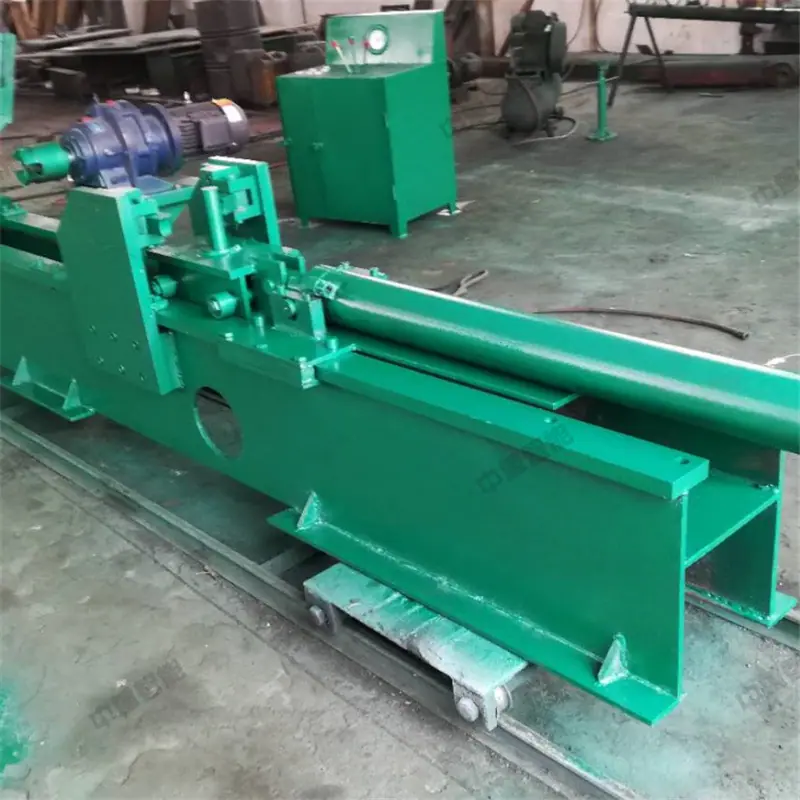

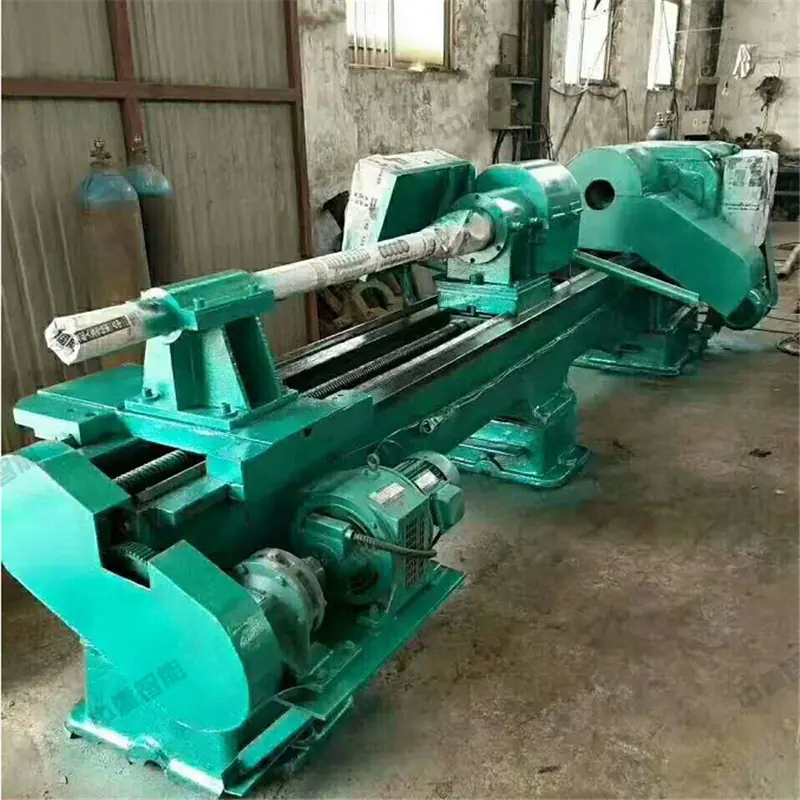

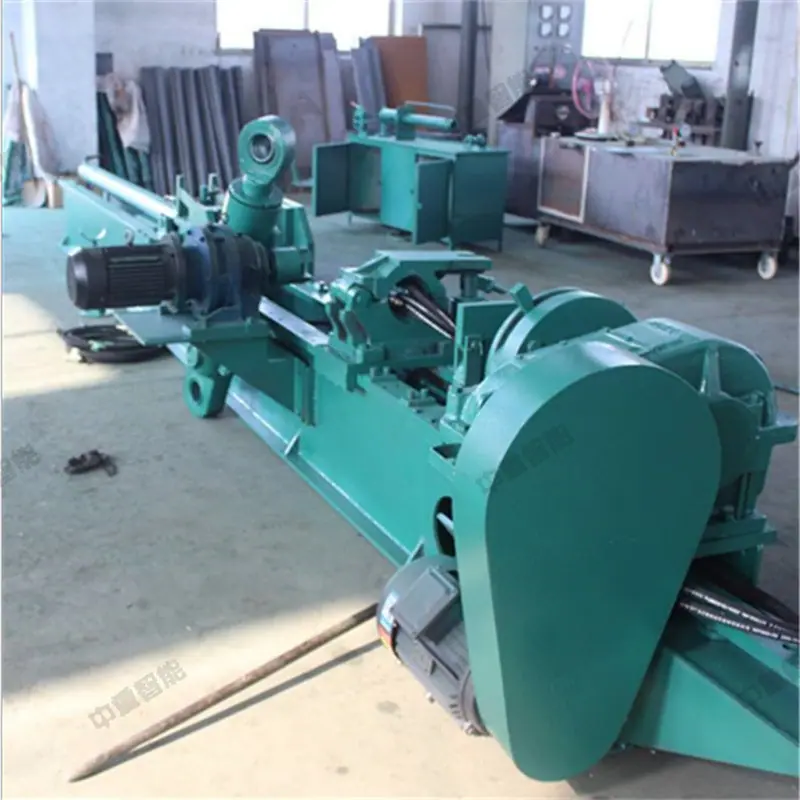

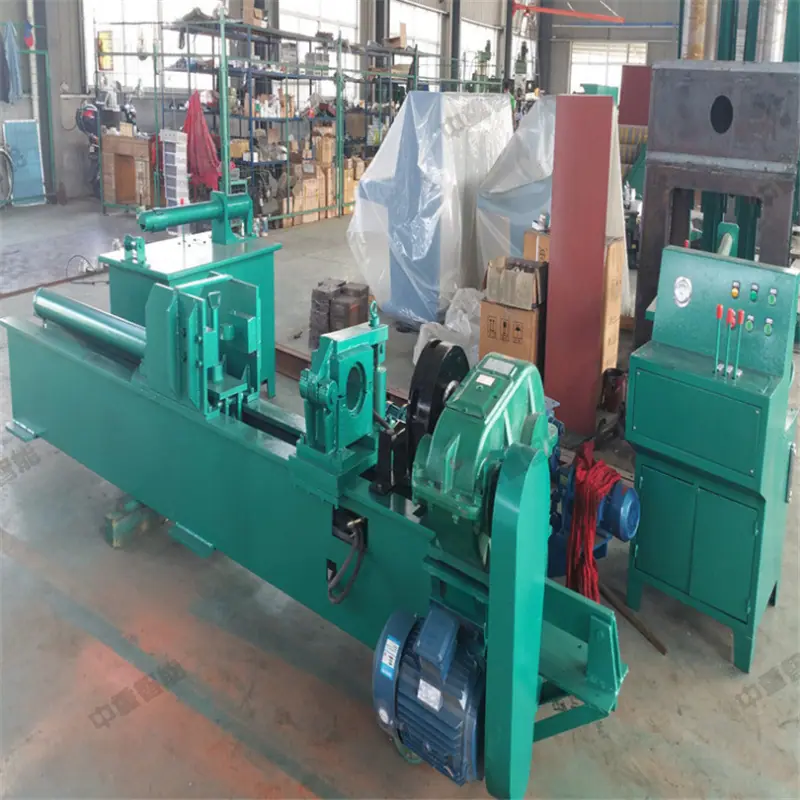

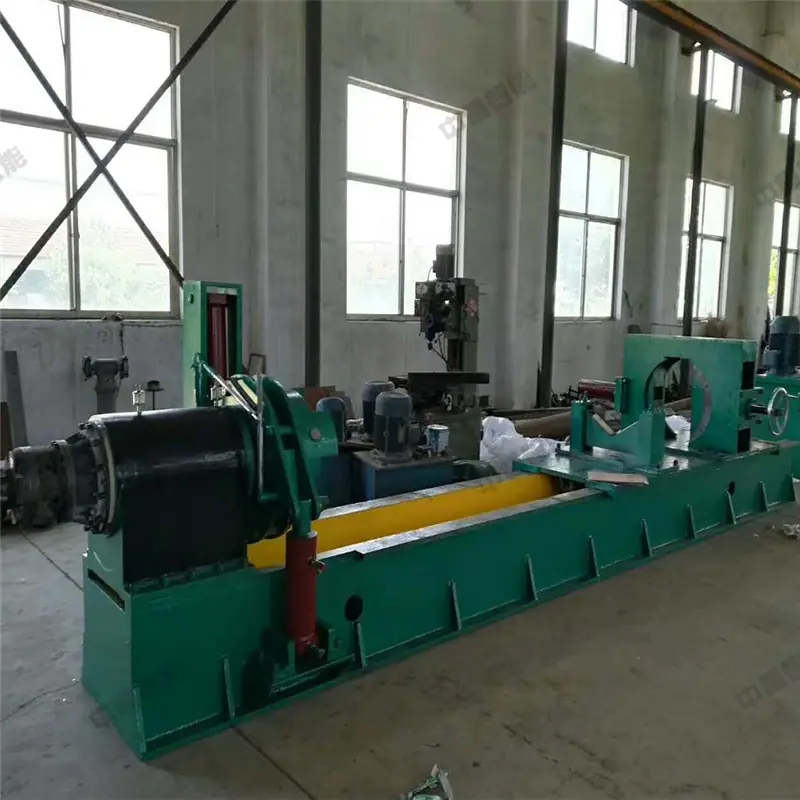

Esta máquina es un equipo especial de mantenimiento hidráulico, diseñado y desarrollado para el desmontaje y montaje de puntales hidráulicos para minas de carbón y soportes hidráulicos mineros totalmente mecanizados con columnas telescópicas simples o dobles y cilindros hidráulicos. Se utiliza ampliamente en diversos cilindros de soporte hidráulico minero totalmente mecanizados con tapas acanaladas. El equipo incorpora una bancada rígida, un mecanismo de sujeción hidráulico, una mesa deslizante de dos velocidades (rápida y lenta), una barra oscilante de trinquete y una estructura de varillaje de motor hidráulico de alto par y baja velocidad. Ofrece un gran par de desmontaje, un ajuste flexible de la fuerza de desmontaje, un funcionamiento cómodo y flexible y un control auxiliar electrohidráulico. Esto mejora considerablemente la intensidad de trabajo de los trabajadores y la eficiencia del trabajo. Soluciona el problema de que el manguito guía del cilindro hidráulico del soporte no se pueda desmontar manualmente debido a la oxidación de la rosca. Al mismo tiempo, evita que las máquinas de desmontaje tradicionales accionadas por reductor dañen el equipo y la pieza de trabajo por sobrecarga. Gracias al ajuste continuo del par, el desmontaje y el montaje pueden realizarse en sentido de avance y retroceso según lo previsto. El control en tiempo real de la velocidad y el par aumenta la fiabilidad y la comodidad del sistema. A excepción de las chavetas atascadas que deben retirarse manualmente, este equipo permite desmontar y montar todos los demás procesos. Además, esta máquina también puede utilizarse para el montaje horizontal de columnas con chavetas y columnas roscadas.

2. Principales parámetros técnicos

Potencia del motor de la estación de energía:18.5/KW Flujo hidráulico: 40L/Min

Presión del sistema:15/Mpa Voltaje de funcionamiento: 380-660/V

Sujeción, empuje:180/KN Fuerza de sujeción, tracción: 130/KN

Rango de diámetro interior de desmontaje:Soporte hidráulico de desmontaje 100-460 mm longitud: 4500 mm

Rango de par:200-60000/Nm Par motor: 17200 N.m

Recorrido de deslizamiento:2500/mm Dimensiones totales: 4800*3000*1420mm

3. Métodos de Uso y Regulaciones

El cilindro de columna grande debe limpiarse a fondo antes del desmontaje y montaje para eliminar el hollín, la grasa y otra suciedad de su superficie. Antes de izar, se deben aclarar las especificaciones y modelos del manguito guía del cilindro para preparar el molde de tarjeta del manguito guía correspondiente.

Tomando como ejemplo la columna de doble extensión de 400 mm de diámetro del cilindro, se introduce brevemente el proceso de desmontaje y montaje. En la operación real, puede haber mejores métodos de operación, y estos pueden mejorarse continuamente para lograr el propósito de ahorrar más dinero.

Use una eslinga para levantar la columna limpia sobre la máquina desmontadora de cilindros, y arranque el cilindro de sujeción en la posición central. Ajuste el punto central de la columna ajustando el tornillo en la parte posterior del cilindro de sujeción. Después de sujetar la columna, ajuste el punto central de la columna y el mandril ajustando el mecanismo de centrado en la parte delantera.

Después de que el centro esté alineado, coloque el manguito de troquel correspondiente, mueva el banco de trabajo hacia adelante y haga que el manguito de troquel se intersequen con el soporte del mandril en el desmontador. Luego encienda el motor para que gire. En circunstancias normales, la presión esEl manguito guía se puede retirar directamente por debajo de 16 MPa. Si hay óxido o agarrotamiento, es necesario activar el mecanismo de trinquete para aumentar la fuerza de desmontaje y retirar la rosca del manguito guía.

Hay dos métodos para el proceso de desmontaje:

A. Primero retire el manguito guía del cilindro central → luego retire el manguito guía del cilindro exterior → cuelgue la columna hacia abajo → tire hacia abajo del cilindro exterior en la máquina de extracción de cilindros → mueva el cilindro exterior hacia afuera → abra y presione hacia abajo la válvula inferior → extraiga el pistón.

B. Primero retire el manguito guía del cilindro exterior → levante y extraiga el cilindro intermedio → levante el cilindro intermedio → instale la placa de sujeción en la cola del cilindro intermedio → sujete y retire el manguito guía del cilindro intermedio → levante la máquina extractora de cilindros y extraiga el manguito guía y el pistón.

C. Primero use el método A para desmontar. Si el manguito guía del cilindro central está demasiado apretado y hace que el cilindro central gire, use el método B para desmontar.

Notas durante el desmontaje:

Durante el proceso de desmontaje, la superficie de las piezas debe estar bien protegida contra daños, y las piezas en contacto con piezas de trabajo de precisión deben tener dispositivos protectores como almohadillas de cuero.

Al desmontar el manguito guía, la presión del sistema debe liberarse completamente primero, y luego la válvula de presión debe ajustarse lentamente para aumentar la presión hasta que pueda girar. No girar directamente bajo alta presión para evitar dañar la pieza de trabajo y la rosca.

El motor hidráulico en el sistemaEl par nominal se puede alcanzar a una presión de 20 MPa, y la palanca de trinquete puede alcanzar 60,000 N a una presión de 16 MPa. Nunca lo use a sobrepresión.
