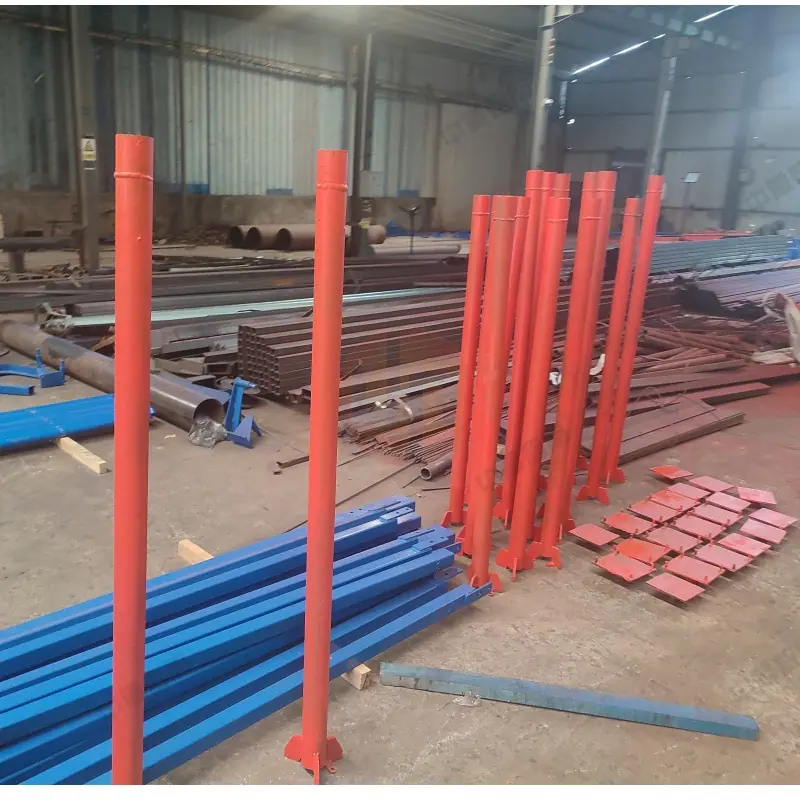

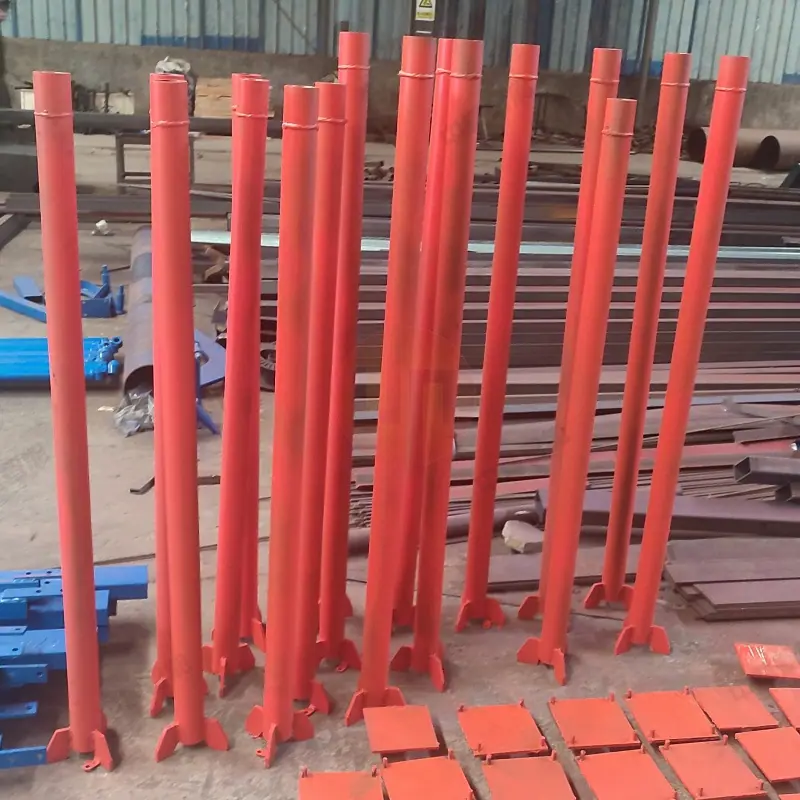

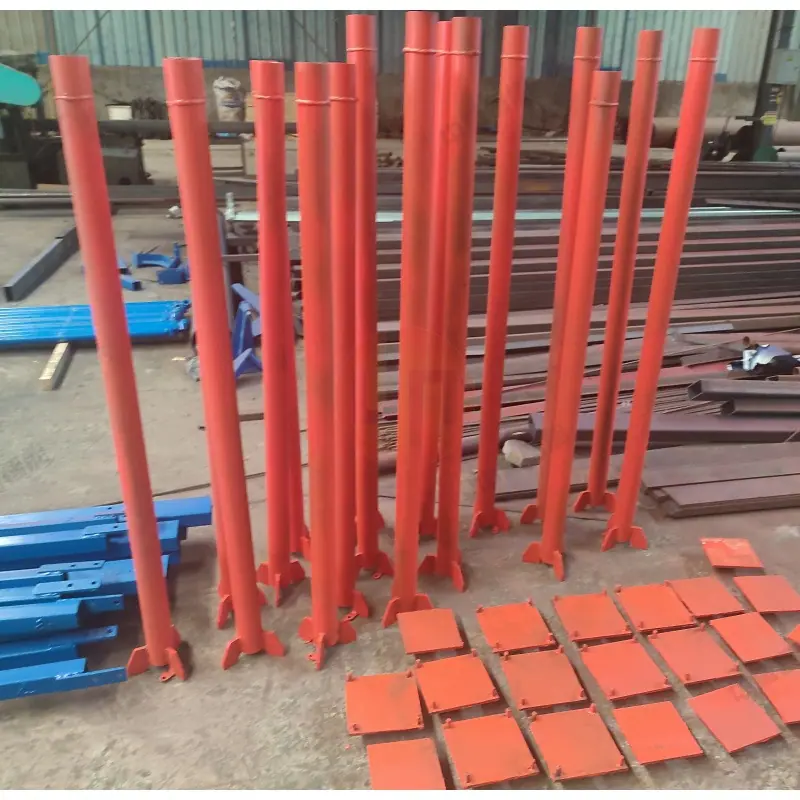

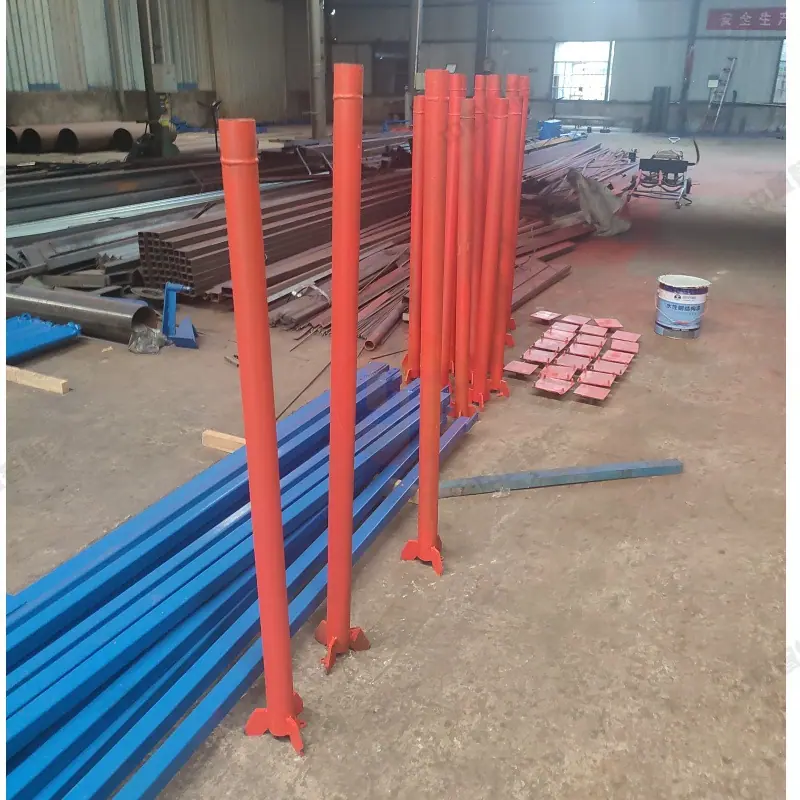

Soporte Espiral Dividido Personalizado por el Fabricante, Estructura Estable, Soporte Espiral Portátil, Dispositivo de Soporte Contrarrotatorio

Operación conveniente y que ahorra mano de obra, rotación manual de la varilla roscada para elevación, descenso y ajuste rápido de la altura de soporte, logrando pre-soporte. Operación simple, reduce la intensidad del trabajo, no es necesario arrastrar estaciones de bombeo hidráulico u otros equipos para su uso.

Seguro y respetuoso con el medio ambiente, el soporte temporal tradicional utiliza puntales de madera, columnas de cemento, soportes de pilotes, etc. La velocidad de soporte es lenta, el equipo es voluminoso y los materiales son todos consumibles de un solo uso, lo que resulta en altos costos de soporte. El dispositivo de soporte portátil de rotación contraria se puede retirar a larga distancia, es seguro de operar y se puede reutilizar, reduciendo costos.

2. Uso y requisitos

Después de que el personal haya completado la ventilación, el riego y el procesamiento de la roca suelta, podrá proceder con el soporte del dispositivo contrarrotatorio; para las áreas de minería con techos inestables, se proporcionará soporte utilizando una combinación de pernos de anclaje y el dispositivo contrarrotatorio.

Al instalar soportes, primero seleccione la ubicación adecuada para el dispositivo antirrotación según el ángulo de buzamiento del cuerpo de mineral o el grado de fragmentación de la roca. Coloque tablones de madera de longitud adecuada en ambos extremos, superior e inferior, del dispositivo antirrotación. Instale los soportes uno por uno hacia adelante en la dirección de la cara de trabajo. Ajuste el dispositivo antirrotación para que presione contra el techo y el piso. Después de confirmar que la varilla roscada está apretada correctamente usando la llave de vaso, la operación puede continuar. Para rocas sueltas que no se pueden palanquear incluso con dos palancas en el sitio y que requieren voladura, para caras de trabajo con fragmentación significativa del techo y colapso de las paredes laterales del muro colgante y del muro de apoyo, y para ubicaciones con vacíos arriba, se debe instalar soporte reforzado. Al usar dispositivos antirrotación para soporte, el número de dispositivos a usar debe determinarse según el ancho de minado de la cara de trabajo y la presión del techo, con no menos de 15 dispositivos antirrotación por cámara. Para anchos de minado superiores a 2 metros, se utilizarán dispositivos antirrotación de doble hilera para el soporte. Para anchos de minado inferiores a 1.5 metros, se utilizará soporte de hilera simple. Sin embargo, independientemente de si se utilizan dispositivos antirrotación de hilera simple o doble hilera para el soporte, se deben agregar placas de presión, tablones de madera, etc., en la parte superior para proteger el techo y aumentar el área de contacto.

4. El dispositivo contrarrotatorio no se puede utilizar a una altura que exceda su capacidad de carga (ver 1.5. Tabla de Parámetros para requisitos específicos). Usarlo a una altura que exceda su capacidad de carga afectará su estabilidad e incluso puede causar accidentes de seguridad.

5. Durante la operación, el operador debe verificar frecuentemente la tensión del tornillo y los cambios en la placa superior, y apretar el dispositivo contrarrotatorio a tiempo para garantizar la seguridad de la operación.

6. Una vez finalizado el trabajo de voladura, el dispositivo contrarrotatorio debe desmontarse secuencialmente de adelante hacia atrás y se debe contar el número; al desmontar el dispositivo contrarrotatorio, se deben observar los cambios de la placa superior a tiempo. Si se encuentra alguna anomalía, se debe detener el desmontaje inmediatamente y llevar a cabo la evacuación rápidamente.

7. Una vez completada la remoción de escoria y el trabajo de soporte, el tornillo debe apretarse nuevamente para confirmar que es correcto antes de abandonar el lugar de trabajo. El tornillo del dispositivo contrarrotatorio retirado debe ajustarse al punto más bajo y el husillo principal debe colocarse en la carcasa para su protección.

3. Precauciones

1. Independientemente de si la estructura rocosa en la obra es peligrosa, los trabajadores de escoria y los aerogeneradores deben usarla durante las operaciones de minería o excavación, y los trabajadores de apoyo deben usarla durante el trabajo de apoyo. Al usarla, deben seguir el método mencionado anteriormente para estandarizar el apoyo.

2. El uso del dispositivo contrarrotatorio debe considerarse una parte importante de la confirmación de seguridad en el lugar de trabajo. El jefe de equipo o el jefe asistente deben completar el uso del dispositivo contrarrotatorio en la tarjeta de confirmación.

3. El dispositivo contrarrotatorio debe manejarse como una herramienta y debe aceitarse a tiempo para evitar la oxidación. Debe manipularse con cuidado cuando esté en uso y no debe arrojarse a voluntad.

4. Si la superficie del dispositivo contrarrotatorio está dañada (como agrietamiento, aplanamiento, flexión obvia, etc.), ya no se puede usar.
