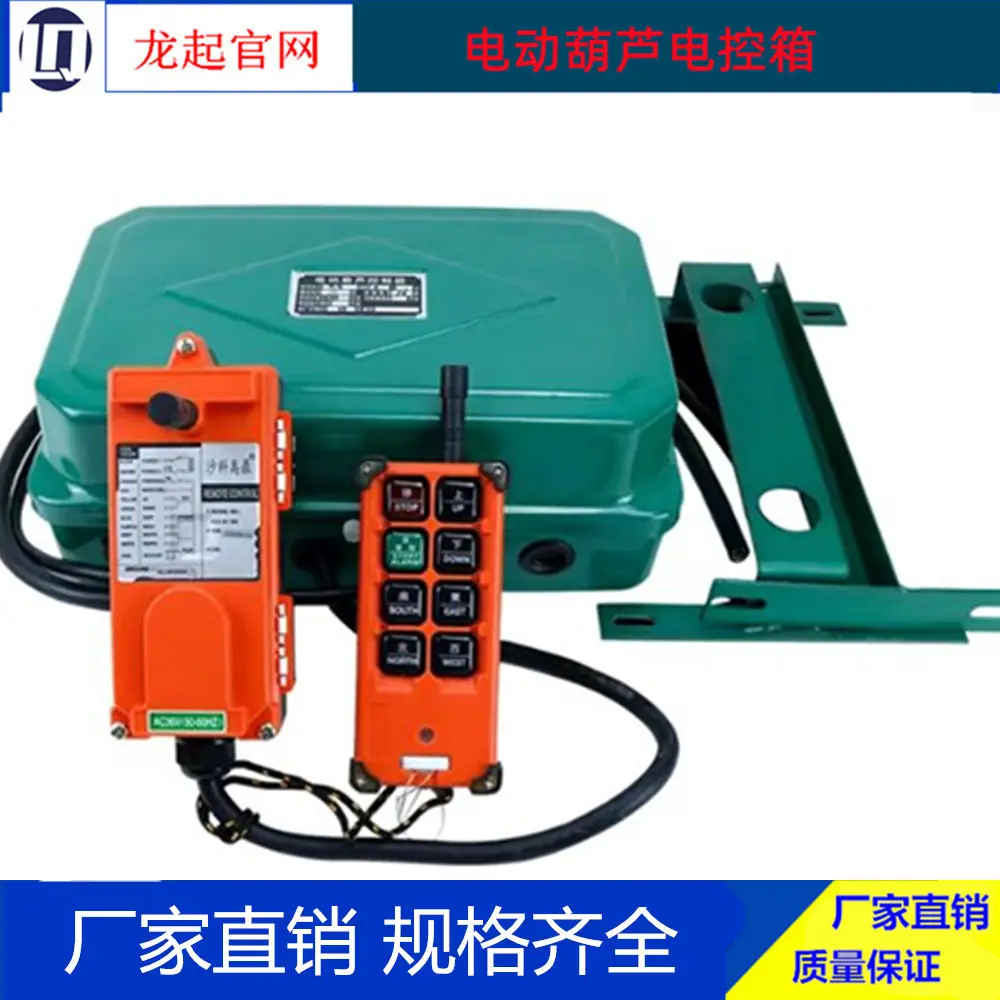

Tipo Xld 1 Tonelada 2 Toneladas 5 Toneladas 10 Toneladas Caja de Control de Polipasto Eléctrico Caja de Control Eléctrico Se Puede Añadir con Control Remoto Inalámbrico

Caja de control de polipasto eléctrico serie XLD, caja de control de polipasto eléctrico XLD, caja de control de polipasto eléctrico XLD-CD, caja de control de elevación DK1.

1. Descripción general de la estructura de la caja de control del polipasto eléctrico:

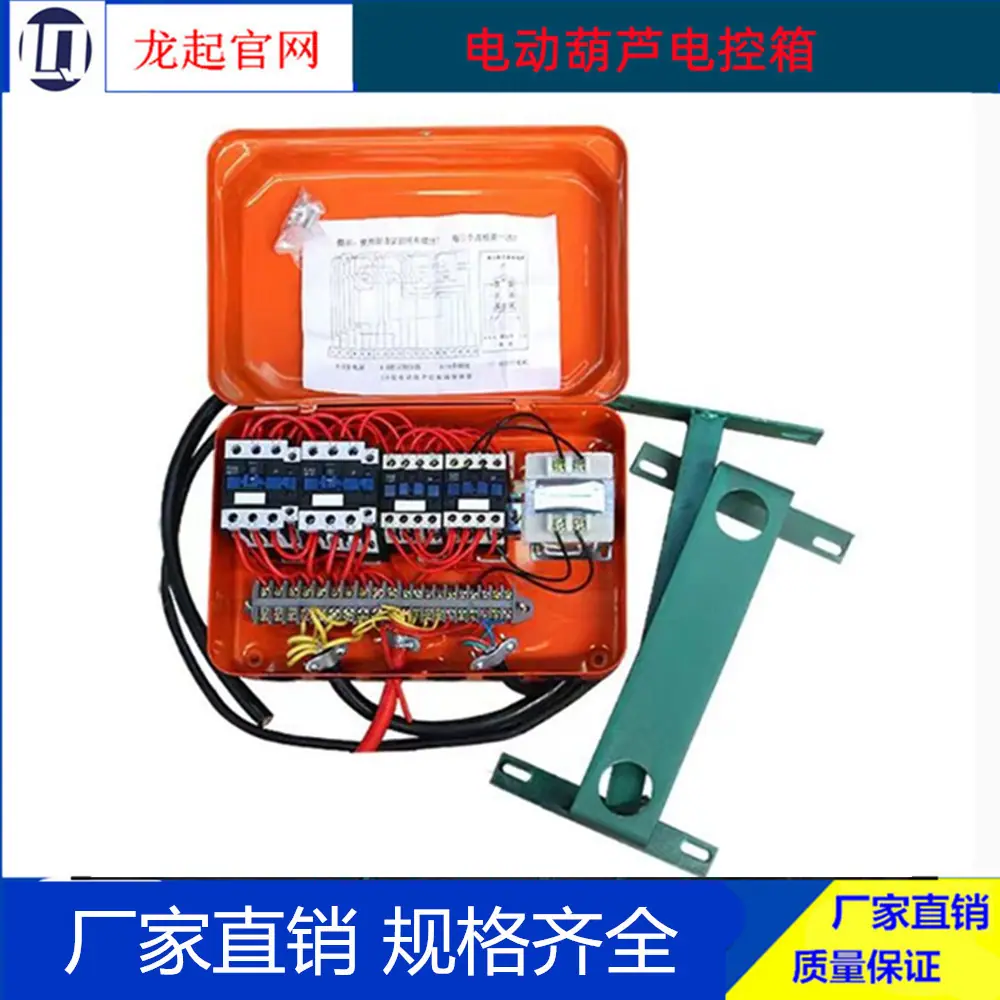

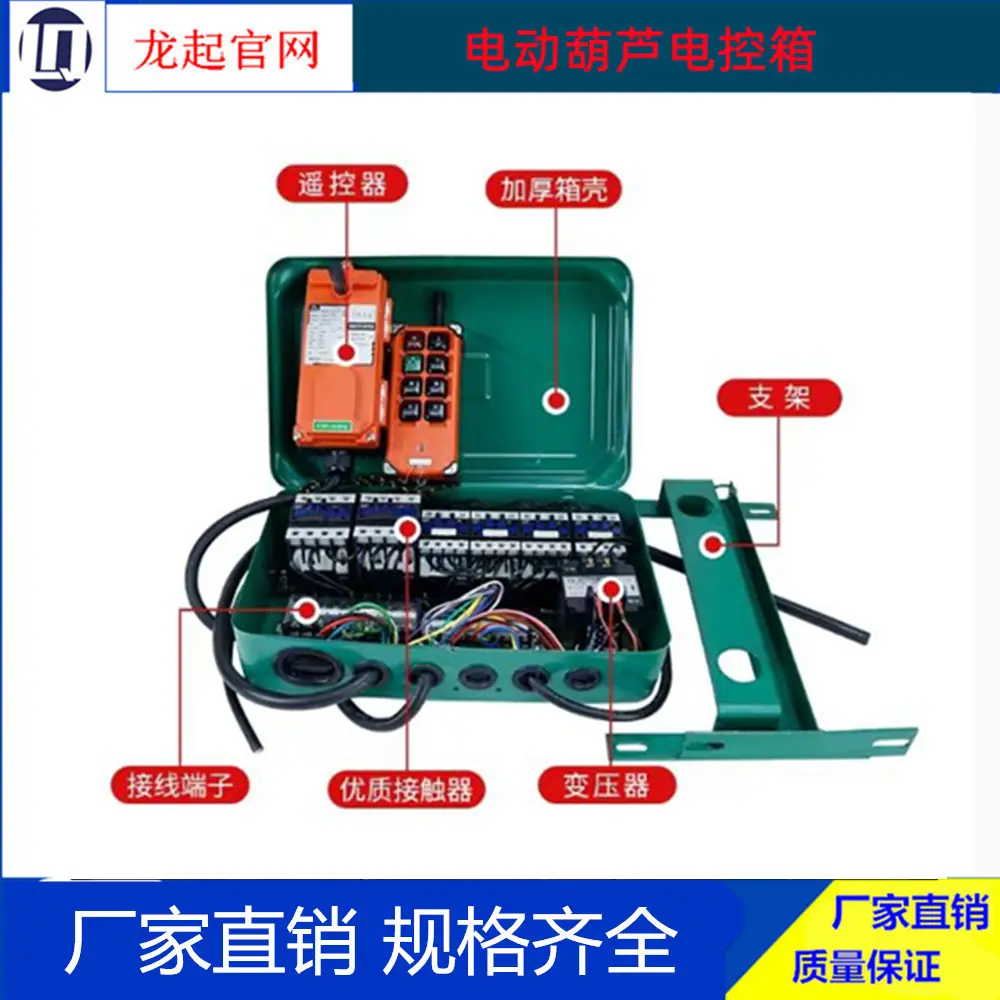

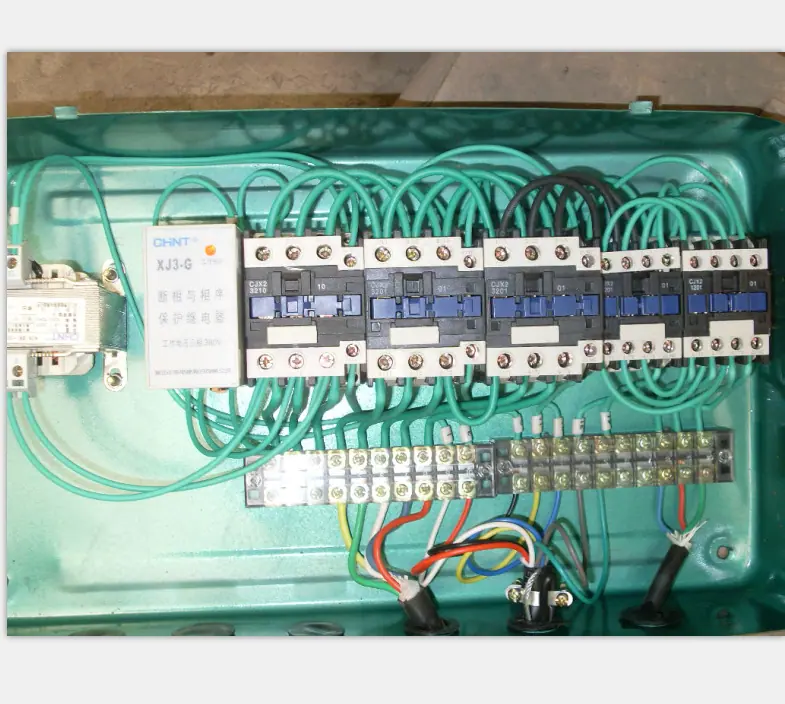

1. La caja de control consta de un cuerpo de caja, contactor, transformador, terminales de cableado, etc. También se pueden proporcionar cables multipolares y linternas de diferentes longitudes según los requisitos del usuario; después de abrir la tapa de la caja de control, se puede retirar de la bisagra, lo que facilita a los usuarios la instalación y reparación; la caja de control tiene enclavamientos eléctricos y mecánicos extraíbles, de modo que dos contactores del mismo grupo no se pueden conectar al circuito al mismo tiempo; cada caja de control está equipada con un diagrama esquemático eléctrico, y los terminales de cableado tienen números claros que coinciden con el diagrama esquemático, lo que facilita a los usuarios la reparación y conexión.
2. La caja de control del polipasto eléctrico adopta un contactor de CA de alta calidad con enclavamiento orgánico, lo que mejora en gran medida la capacidad de carga y sobrecarga instantánea, facilita el manejo y es más adecuado para el funcionamiento frecuente de aparatos de elevación; la carcasa protectora de hierro está hecha de placa laminada en frío de alta calidad mediante estirado y pulverización electrostática, con un rendimiento fiable y una apariencia hermosa.
2. Condiciones para el funcionamiento normal de la caja de control del polipasto eléctrico:
1. La altitud no debe exceder los 2500 metros; 2. La temperatura ambiente debe estar entre -20 ℃ y +40 ℃; 3. La humedad relativa del aire debe ser del 90%, con una humedad mínima promedio del 90% y una temperatura mínima promedio de 25 ℃ durante el mes, y se debe tener en cuenta la formación de escarcha en la superficie del producto debido a los cambios de temperatura; 4. El lugar de trabajo debe estar libre de sacudidas y vibraciones violentas; 5. En un medio no explosivo, y el medio debe estar libre de gases y polvo (incluido el polvo conductor) que puedan corroer metales y dañar los aislantes; 6. En un lugar sin lluvia ni nieve (excepto en el caso de cajas de control impermeables).
3. Precauciones para usar la caja de control del polipasto eléctrico: 1. Antes de la instalación, verifique si los tornillos de conexión están flojos y si el producto resultó dañado durante el transporte. Si se encuentran defectos, los peligros ocultos deben eliminarse rápidamente.
2. La caja de control debe instalarse verticalmente, con un ángulo de inclinación no mayor de 5 grados. 3. Durante la prueba de funcionamiento, es necesario verificar si el estado de trabajo del polipasto eléctrico es consistente con la llave. Si no lo es, se debe ajustar el cableado de la caja de control y cambiar la secuencia de fases. 4. Durante la instalación, se debe prestar atención al código de cableado y el cableado debe realizarse de acuerdo con el diagrama esquemático eléctrico.

Caja de Control para Polipasto Eléctrico DK

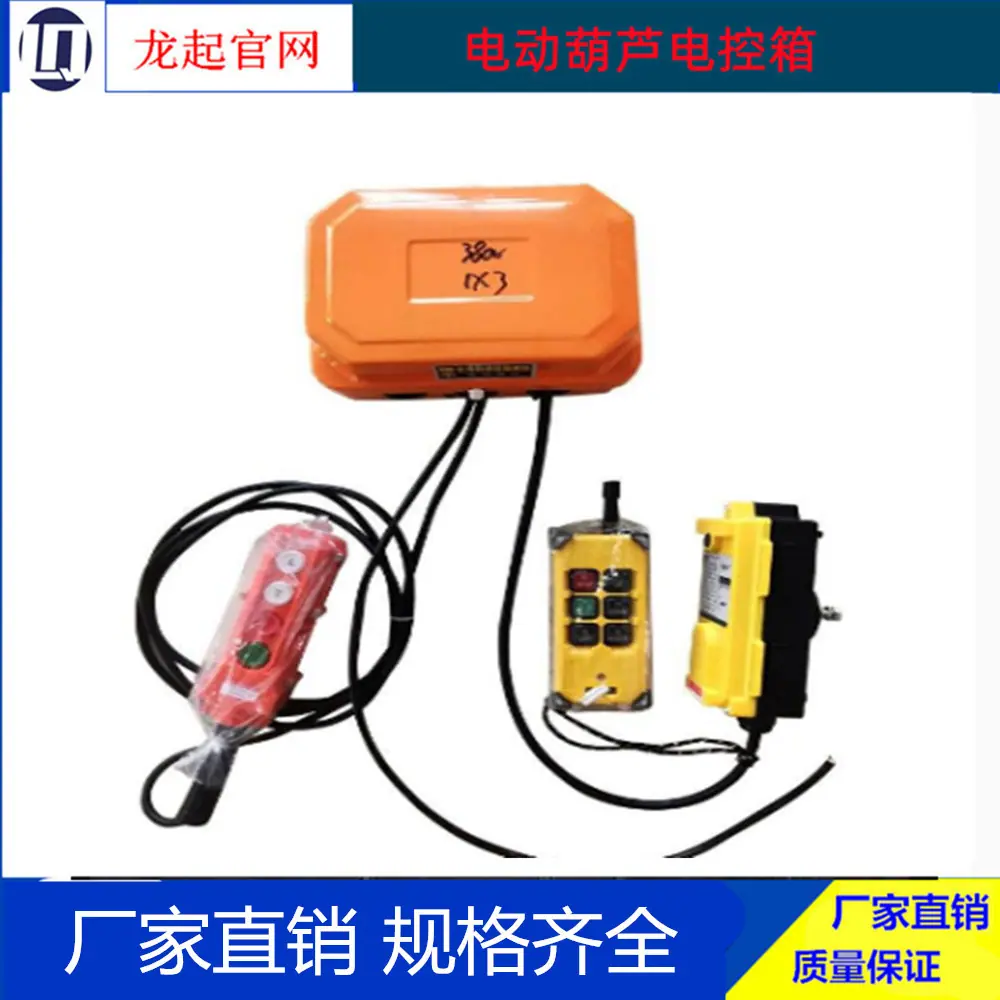

La caja de control del polipasto eléctrico se utiliza para controlar equipos de elevación pequeños. Tiene dos mecanismos: elevación y traslación (carro). Es accionado por un motor de jaula (rotor cónico), de arranque directo, y no requiere regulación de velocidad. Cuando es necesario elevar a diferentes velocidades, esto se logra utilizando dos motores, uno rápido y otro lento, para accionarlos por separado. Los polipastos eléctricos suelen utilizar control desde el suelo. La caja de control está fijada al polipasto, y una botonera que consta de botones de control (comúnmente conocida como puerta de linterna) está colgada de él para que el personal en tierra la opere.

Caja de Control para Polipasto Eléctrico DK

La caja de control de grúa serie DK se utiliza como la caja de control para el control desde el suelo y la cabina de la grúa eléctrica monorriel tipo LD de 1~5T, la grúa birriel tipo LH de 5~10T, la grúa eléctrica monorriel suspendida tipo LX de 0.5~5T y la grúa pórtico por debajo de 10T. Tiene las funciones de protección de la fuente de alimentación, operación del carro, operación del polipasto y elevación del gancho principal, y es adecuada para el circuito de control de la línea de alimentación de 50HZ, 380V.

Relé de protección contra falla de fase y secuencia de fase para elevación XJ-Q Relé de protección contra falla de fase y secuencia de fase para elevación

1. Aplicación: El relé de protección contra falla de fase y secuencia de fase XJ-Q para elevación (en adelante, relé de protección) se utiliza para la protección contra falla de fase y secuencia de fase del circuito de control de motor de CA trifásico en equipos de elevación.

Este relé de protección está diseñado de acuerdo con los requisitos técnicos de la industria de grúas. Supera los defectos de los relés de secuencia de fase generales, como la baja fiabilidad. Tiene las características de rendimiento estable, fácil uso y alta seguridad. El circuito de control construido con él cumple con los requisitos técnicos de TSG Q0002-2008 "Regulaciones de Supervisión Técnica para la Seguridad de Maquinaria de Elevación-Grúas Puente".

Por favor, siga estrictamente los requisitos de cableado en este manual.

2. Parámetros y características principales: 1. Puede funcionar de manera confiable y continua dentro del rango de variación de voltaje del 85% al 110% del voltaje nominal de alimentación de 50Hz CA trifásica; 2. El voltaje nominal de control del contacto es 36VAC, y la corriente es 7A (voltaje de la bobina del contactor AC CJ: 36VAC); 3. La vida útil del contacto es mayor a 100,000 veces; 4. Si alguna fase de las tres fases se interrumpe, el relé de protección está en estado de protección y la luz indicadora está apagada; 5. Si dos fases de la línea de entrada trifásica se intercambian arbitrariamente, el relé pequeño en el relé de protección se libera, el relé de protección está en estado de protección y la luz indicadora está apagada; 6. La luz indicadora muestra rojo cuando el relé de protección está funcionando normalmente; 7. El relé de protección tiene la función de autoenclavamiento por falla de fase y desequilibrio de fase. Cuando se repara el circuito con falla de fase o desequilibrio de fase, el operador corta la energía y presiona el botón de inicio nuevamente, y el relé de protección puede entrar en el estado de funcionamiento normal; 8. El tiempo de acción de la protección por falla de fase y desequilibrio de fase del relé de protección es menor a 1.5 segundos.

3. Posición de instalación: instalación vertical u horizontal: Dimensiones totales: 82×45×110
