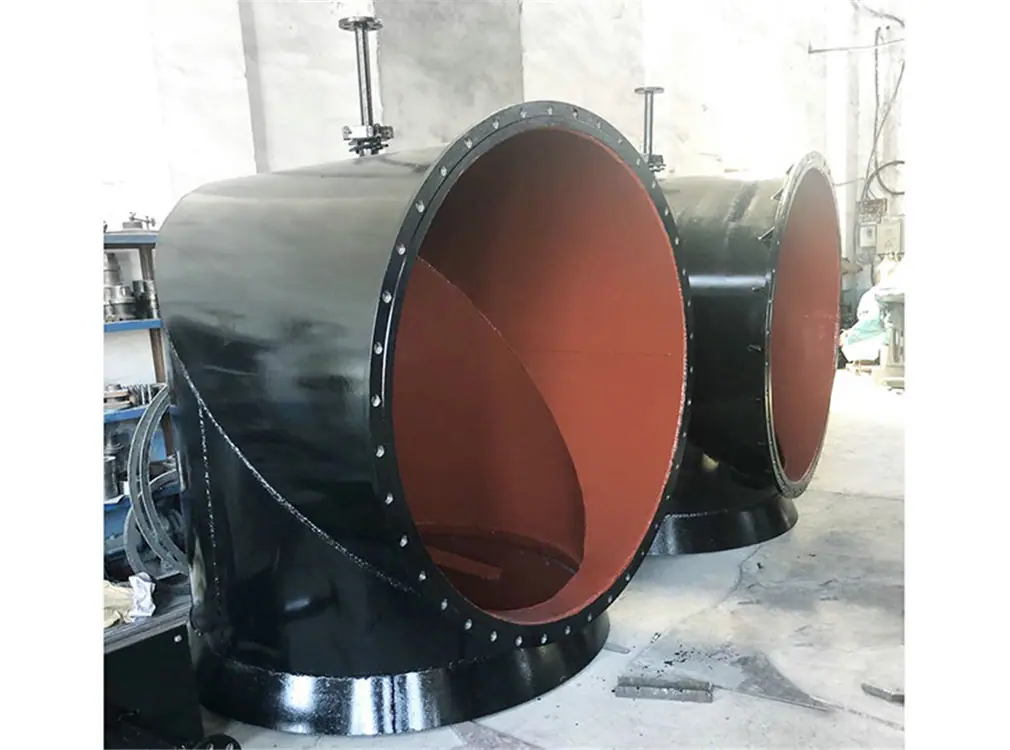

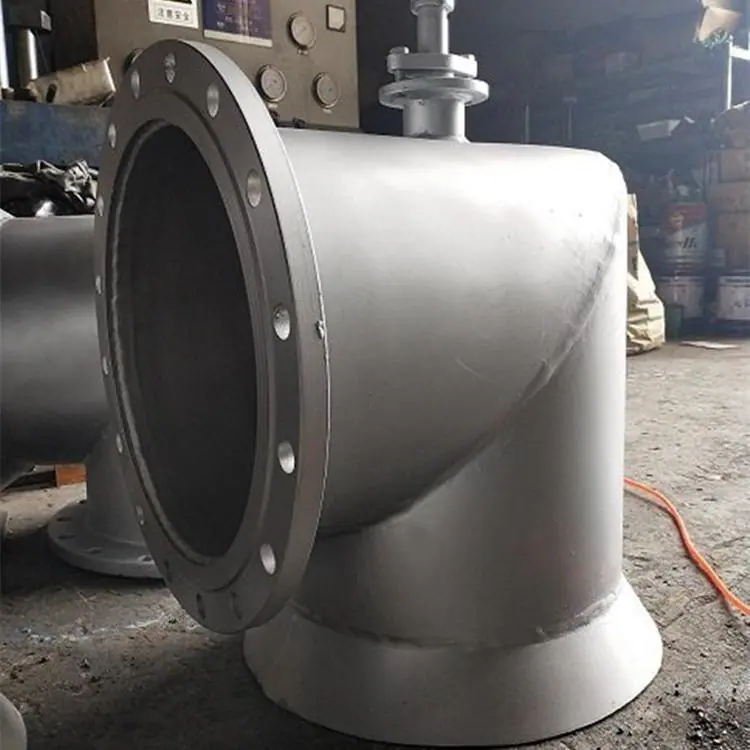

Válvula de compuerta de distribución de agua serie PZI de producción de Shandong Zhongmei válvula de compuerta de distribución de agua para mina fácil de operar

La válvula de distribución de agua de mina de la serie PZ es un diseño mejorado basado en el tipo PZ1 original; el tipo PZII se basa en el diseño mejorado y agrega un dispositivo eléctrico para la válvula de mina para satisfacer las necesidades de producción desatendida y completamente automatizada en la sala de bombas de agua de la mina de carbón.

La válvula de distribución de agua de mina serie PZ se caracteriza por su estructura simple, buen sellado, fácil limpieza, operación flexible y ahorro de mano de obra. Se utiliza principalmente para la distribución de agua en salas de bombas subterráneas y pozos de succión.

(El tipo I es operación manual)

Nombre del producto: válvula de compuerta de distribución de agua, compuerta de distribución de agua, válvula de distribución de agua

Modelo del producto: PZ-1, PZ-TT

Especificaciones del producto: DN300-1200

Presión nominal: 0,1 MPa

Medios aplicables: aguas residuales, agua limpia.

Descripción general de la compuerta de distribución de agua: 1. Válvula de compuerta de ángulo recto, puede soportar una presión de 0.1 MPa. Se utiliza principalmente para la distribución de agua en diversos pozos de succión en pozos de mina, y también se puede utilizar para el drenaje de tanques de sedimentación en el beneficio de minerales y el tratamiento de agua. El agua no contiene medios corrosivos y la temperatura del agua no es superior a 80 grados. Las compuertas de distribución de agua se dividen en manuales (Tipo PZ-1) y eléctricas (Tipo PZ-TT) según su método de funcionamiento. El componente de apertura y cierre de la válvula de compuerta de distribución de agua es el disco de la compuerta. La dirección de movimiento del disco de la compuerta es perpendicular a la dirección del fluido. La válvula de compuerta solo puede abrirse completamente y cerrarse completamente, y no se puede utilizar para regulación y estrangulamiento. Cuando la válvula de compuerta de distribución de agua está cerrada, la superficie de sellado puede depender únicamente de la presión del medio para sellar, es decir, la presión del medio presiona la superficie de sellado del disco de la compuerta contra el asiento de la válvula en el otro lado para garantizar el sellado de la superficie de sellado. Esto es autocierre. La mayoría de las válvulas de compuerta utilizan sellado forzado, lo que significa que cuando la válvula está cerrada, se utiliza una fuerza externa para presionar forzadamente el disco de la compuerta contra el asiento de la válvula para garantizar el sellado de la superficie de sellado. El disco de la compuerta de una válvula de compuerta se mueve en línea recta con el vástago de la válvula, lo que se denomina válvula de compuerta de vástago ascendente, también conocida como válvula de compuerta de husillo exterior. Normalmente, hay una rosca trapezoidal en el vástago ascendente. A través de la tuerca de la válvula y la ranura guía en el cuerpo de la válvula, el movimiento de rotación se convierte en movimiento lineal, lo que significa que el par de operación se convierte en empuje de operación.

Cuando la válvula está abierta, cuando la altura de elevación de la placa de compuerta es igual a 1:1 veces el diámetro de la válvula, el canal de fluido está completamente libre de obstrucciones, pero durante el funcionamiento, esta posición no se puede monitorear. En el uso real, la parte superior del vástago de la válvula se utiliza como una marca, es decir, la posición que no se abre, como su posición completamente abierta. Para considerar el fenómeno de bloqueo causado por los cambios de temperatura, la válvula generalmente se abre a la posición superior y luego se retrae 1/2-1 vuelta como la posición de la válvula completamente abierta. Por lo tanto, la posición completamente abierta de la válvula está determinada por la posición de la placa de compuerta (es decir, la carrera). En algunas válvulas de compuerta, la tuerca del vástago de la válvula se coloca en la placa de compuerta y la rotación del volante impulsa el vástago de la válvula para que gire, levantando así la placa de compuerta. Este tipo de válvula se llama válvula de compuerta de vástago giratorio o válvula de compuerta de vástago oculto.
