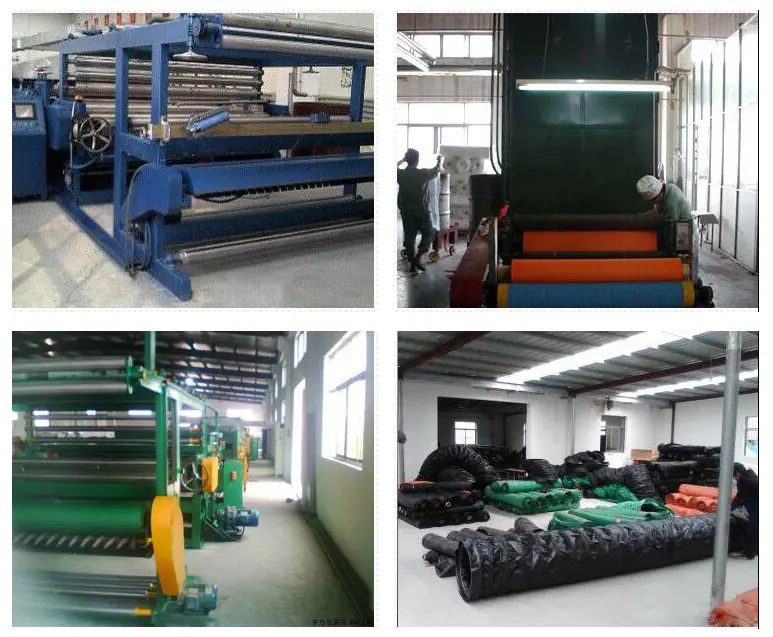

Procesamiento de Fábrica de Conductos de Aire de Presión Negativa, Manguera de Aire para Minería, Conducto de Aire Retráctil 600, Conducto Guía de Aire de Alta Temperatura Tipo Extracción

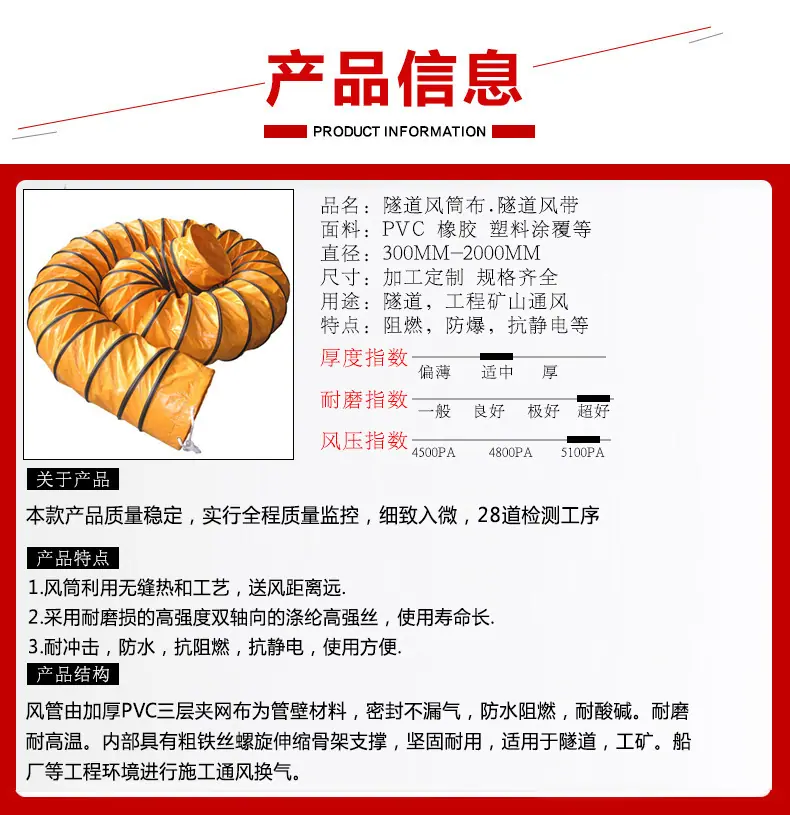

Tejido para conductos de aire: Se utiliza fibra de vidrio de poliéster de alta resistencia para tejer el tejido base recubierto, y se modifica PVC como película superficial. La combinación efectiva de tejido base de alta resistencia y película superficial de alta tecnología,

Cinco puntos principales del tubo de viento (tela):

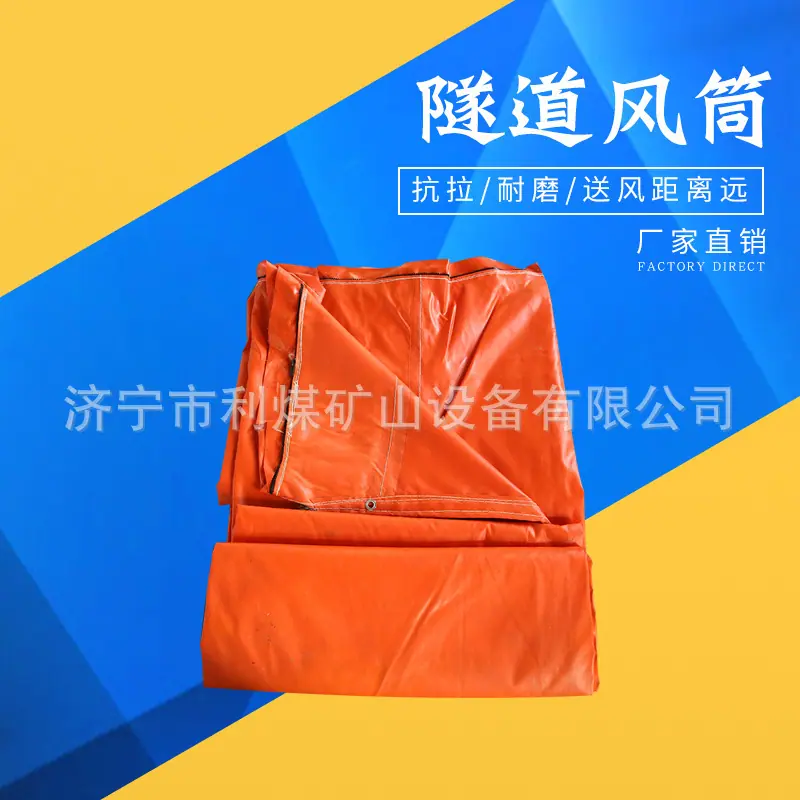

La tela del conducto de aire es ligera, flexible y fácil de transportar. Es de color verde, libre de polvo, sin olores y no es perjudicial para el cuerpo humano.

Hay muchos tipos de tela para conductos de aire, tales como:

Tela para conducto de aire de mina, tela para conducto de aire de fibra de vidrio.

Tela para conducto de aire ignífuga, tela para conducto de aire a prueba de fuego.

Tela industrial para conductos de aire, tela de fibra de vidrio recubierta de plástico.

Tela para conducto de aire de túnel, tela para conducto guía de aire.

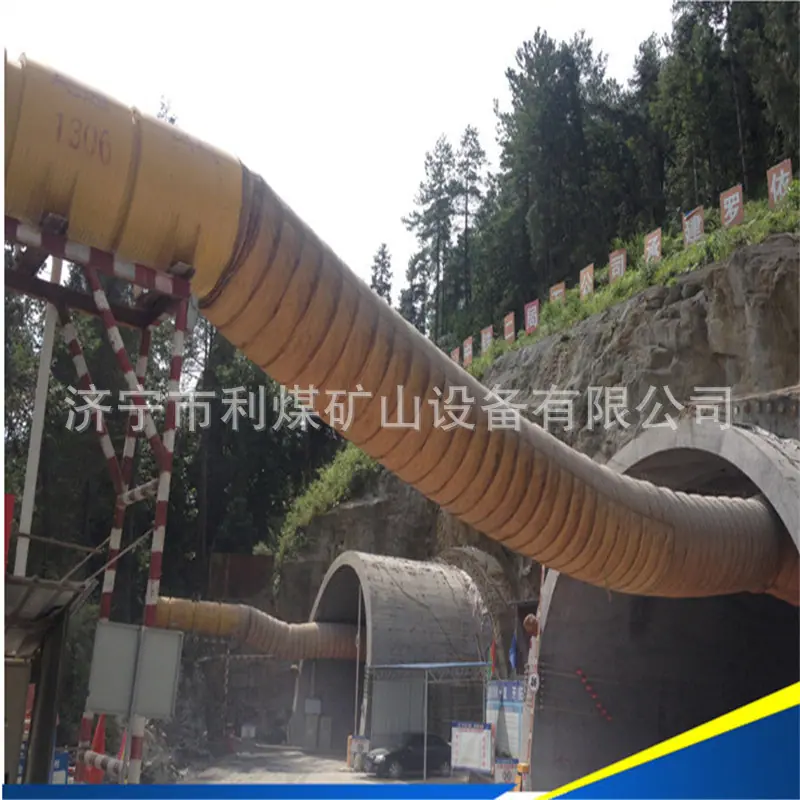

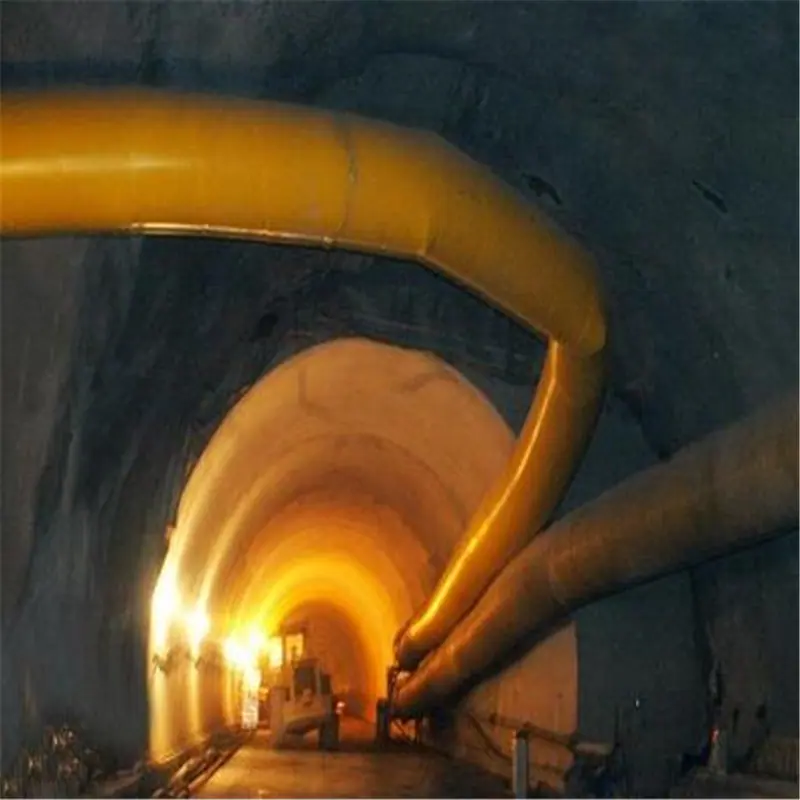

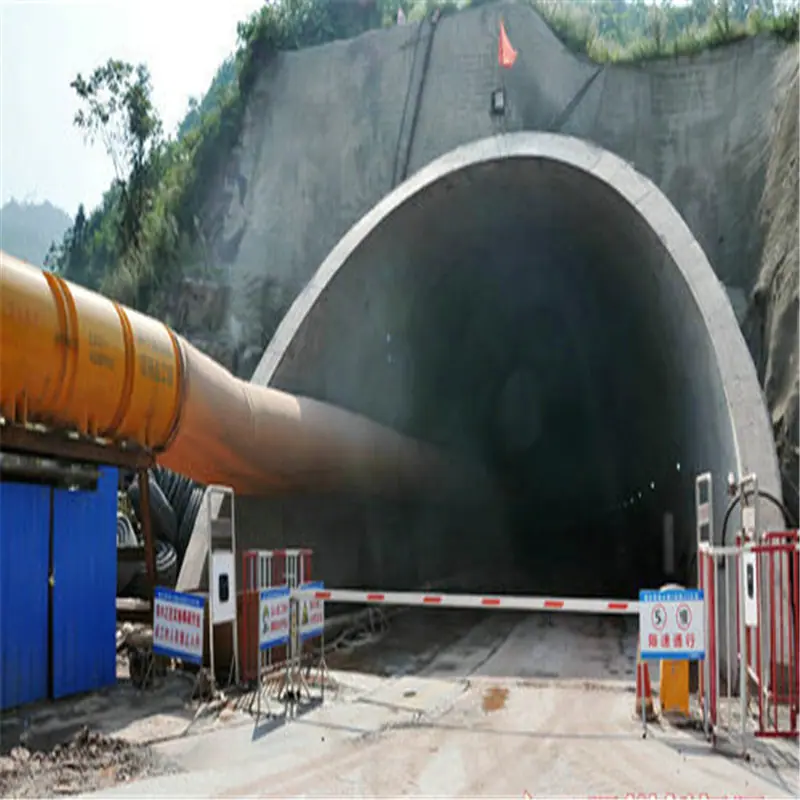

Este producto es adecuado para ventilación local en minas de carbón, túneles, metros, sótanos, etc.
Características de rendimiento
Buena tenacidad, resistencia al desgarro, baja resistencia al viento, largo alcance de entrega de aire
Inodoro, ignífugo, antiestático, impermeable, a prueba de explosiones
Tela recubierta de PVC, tela de película, tela hermética de polímero y otros materiales

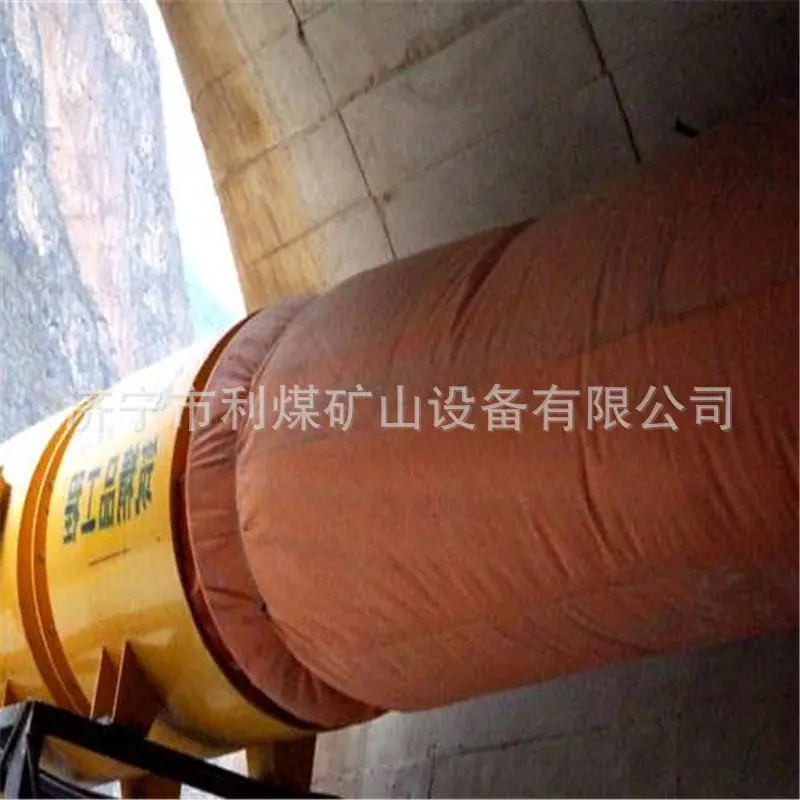

·La potencia del soplador varía de 11 kW a 220 kW, y el índice de compresión varía de 1800 Pa a 6500 Pa
Los métodos de conexión incluyen anillo de acero (5.5"~9.5"), cremallera (marca nacional Samsung)
El diámetro del tubo de viento es de 200 mm a 2200 mm, y la longitud es de 5 metros, 10 metros y 20 metros.

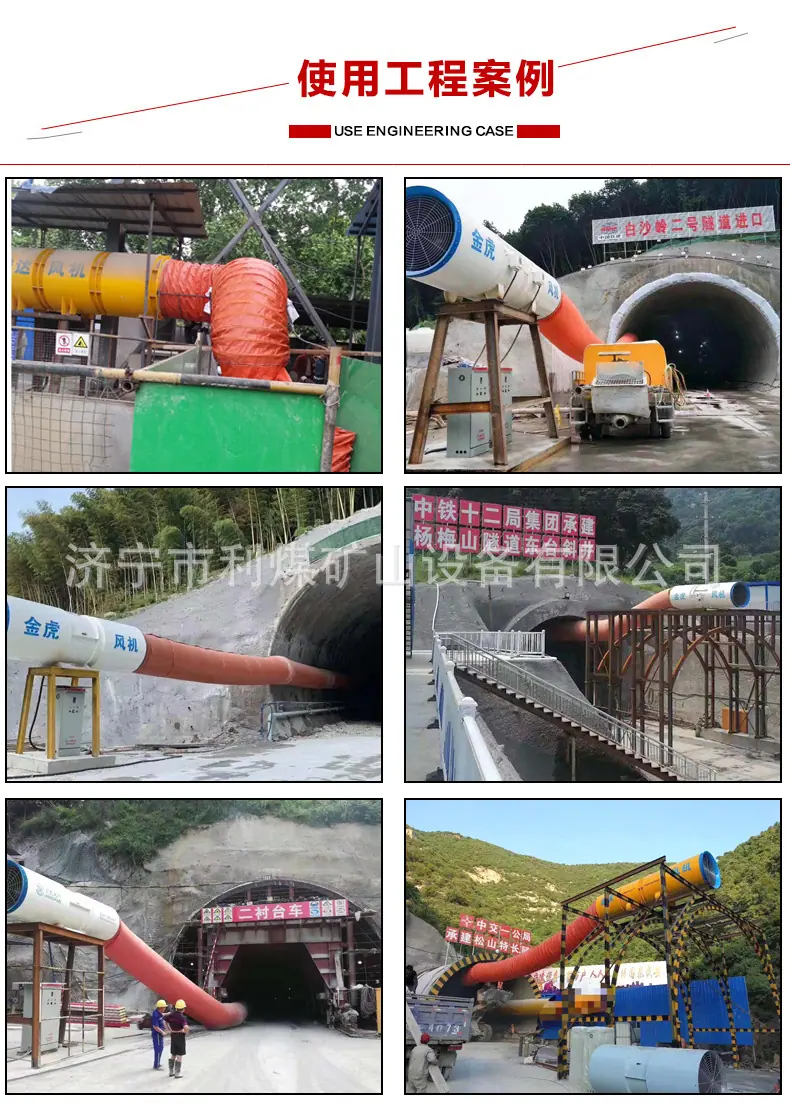

·Amplio rango de aplicación: ventilación local en minas de carbón, túneles, metros, sótanos, etc.
Se pueden producir formas especiales de codos, tes y conductos de aire de cabeza grande y pequeña según la demanda

Especificaciones del conducto de aire (mm)	Diámetro y tolerancia		Longitud y tolerancia
	Diámetro (D) mm	Tolerancia (mm)	Longitud (L) m	Tolerancia (mm)	Longitud (L) m	Tolerancia (mm)
300	300	+5，0	10，20	+50,0	30	+100,0
400	400
450	450
500	500
600	600
700	700
800	800
1000	1000	+8，0
1200	1200
1400	1400
1600	1600
1800	1800
	Nota: Los conductos de aire, codos, tes, etc. con formas especiales son fabricados por el fabricante según los requisitos del comprador. Color: amarillo, negro, verde.



Las especificaciones principales del conducto de aire: conducto de aire de 300 mm x 10, conducto de aire de 400 mm x 10, conducto de guía de aire de 500 mm x 10, conducto de aire de 600 mm x 10, conducto de aire de 800 mm x 10, conducto de aire de 1000 mm x 10,
Según la longitud se dividen en: 5 metros/sección, 10 metros/sección y 20 metros/sección.
Según la forma de suministro de aire, se puede dividir en: conducto de aire de presión positiva, conducto de aire de presión negativa, conducto de suministro de aire y conducto de escape de aire.

Características técnicas

1. Junta del conducto de aire

a: Cuando L=3m, no deberá haber más de una junta longitudinal;

Cuando L=5m, no hay más de 4 juntas longitudinales;

Cuando L=10m no se permitirán más de 2 juntas longitudinales.

b: Cuando D=300, 400, 500mm, no hay más de 2 juntas circunferenciales.

Cuando D=600,800,1000, no hay más de 3 costuras circulares

2. Longitud de brida: L1 = 150 mm, L2 = 200 mm

3. La deformación por flexión del anillo del extremo es menor o igual al 1,2 % del diámetro original y la no perpendicularidad entre la sección transversal del anillo del extremo y la línea de guía de aire no es mayor a 4?.

4. Anillo para colgar el conducto de aire (hebilla):

a: Los anillos de elevación en ambos extremos están a 200 mm del anillo final, y la presión entre la costura circunferencial del tubo de viento y el anillo interior del tubo de viento es

Instale las perchas en la intersección de las tiras, cuelgue una percha por círculo interior y el espaciado es el doble de la sección.

La distancia (300 mm) entre los anillos de elevación está firmemente instalada sin fugas de aire.

b: Cuando L=3m o 5m, el anillo debe instalarse de manera que la cantidad de torsión no exceda 24 de la circunferencia del tubo de viento.

Cuando L=10 metros, el anillo debe instalarse de manera que la torsión no supere 16 de la circunferencia del tubo de viento.

Uno de cada diez.

6. Rendimiento de la ventilación del conducto de aire

a: La resistencia del viento por kilómetro y la tasa de fuga de aire por kilómetro del tubo de viento cumplen los requisitos de la Tabla 3

Tabla 3

Diámetro interior del conducto de aire (mm)	Resistencia al viento por cada 100 metros N?s2/m8	Tasa de fuga de aire por cada 100 metros%
300	≤1728.0	≤5.0
400	≤410.0
500	≤134.0
600	≤54.0
800	≤13.0

Nota: L=10m, L=20m, L=30m, L=40m, L=50m

?
