Ferrocarril YFZ-80 almohada cuadrada hidráulica gato hidráulico portátil almohada cuadrada ajustador de espacio de riel

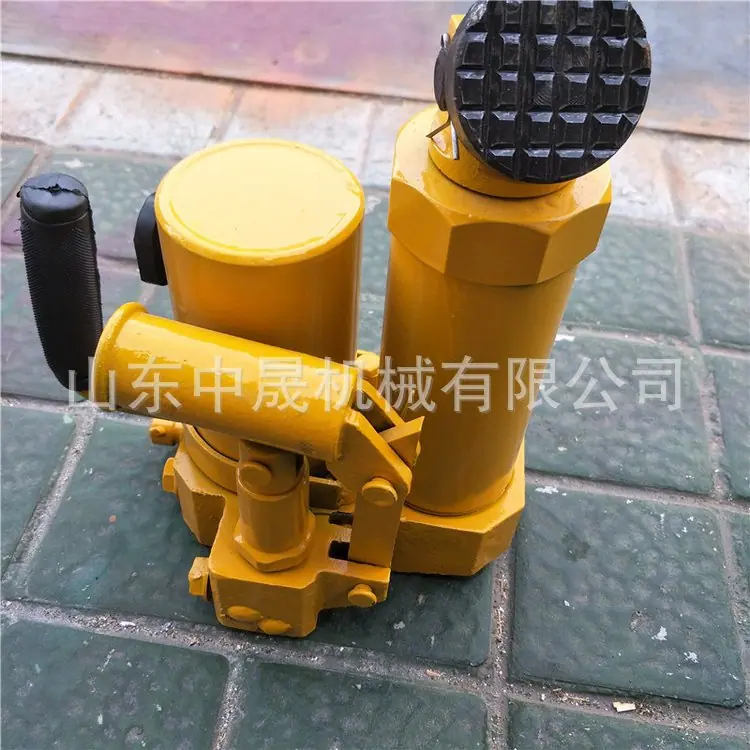

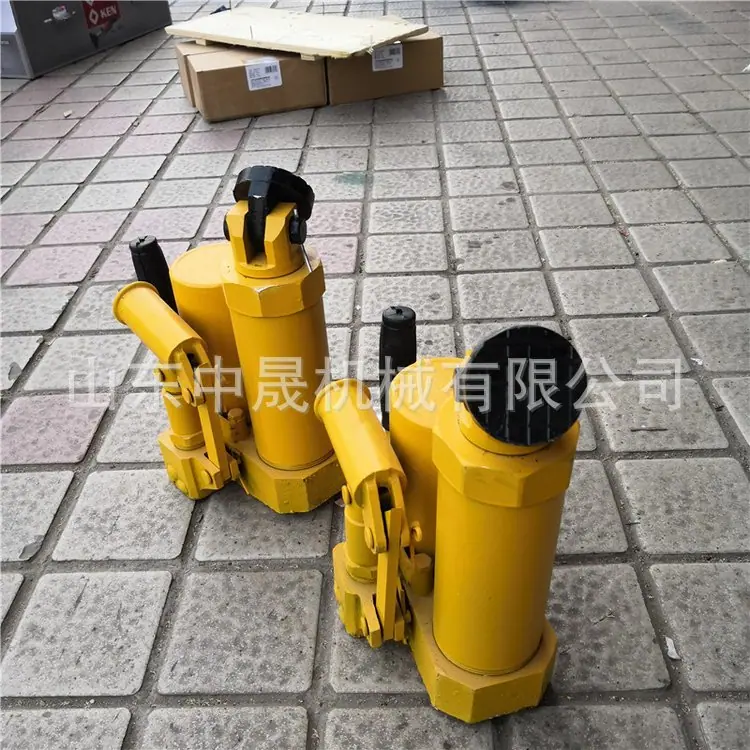

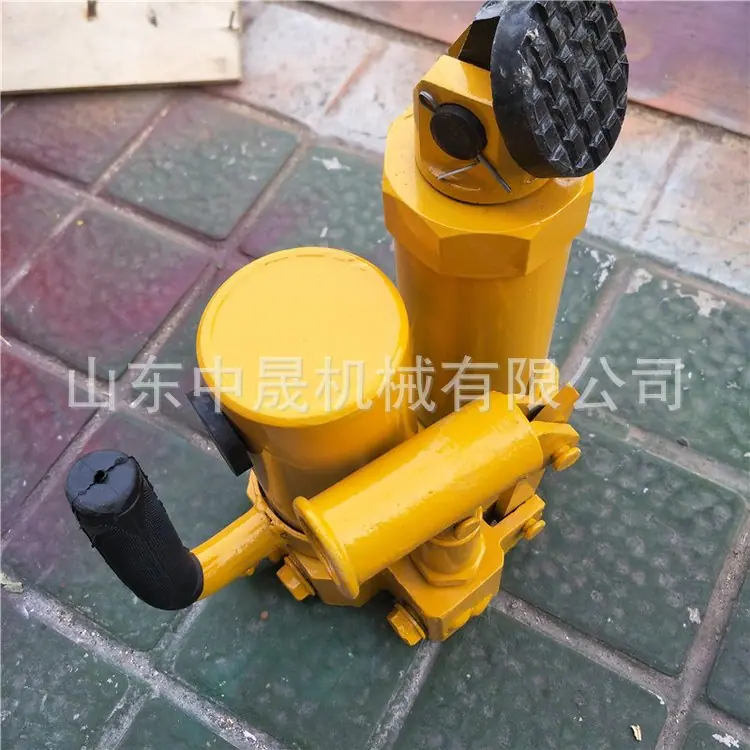

El cabezal hidráulico cuadrado YFZ-80 se compone de un cilindro de aceite de trabajo, una bomba de aceite de émbolo, un tanque de aceite, una válvula de descarga, un asiento del cilindro de aceite y un gato móvil. Su estructura adopta el principio de un gato hidráulico.

El cilindro de trabajo se compone de partes principales como un pistón, anillos de pistón, cilindro, anillo de sellado, resorte de retorno y conector. Cuando el aceite a alta presión entra al cilindro desde la válvula de descarga de la bomba de aceite, empuja el pistón para que se mueva en su dirección axial. Después de que se abre la válvula de descarga, el pistón comenzará a restablecerse automáticamente bajo la acción del resorte de retorno. Su carrera de trabajo se controla mediante dimensiones estructurales. Cuando el resorte de retorno se instala en la cavidad del cilindro, la carrera de trabajo máxima es de 90 mm; cuando el conector ajustable se ajusta a la configuración nominal. La cantidad de ajuste se puede aumentar a más de 130 mm, y las regulaciones técnicas estipulan que la longitud que se puede desenroscar del conector no excederá los 15 mm. La bomba de aceite de émbolo se compone de un núcleo de bomba, manguito de bomba, copa de cuero, anillo de sellado y cuerpo de válvula. El cuerpo de válvula es una combinación de dos válvulas de retención de tipo bola, que poseen funciones de absorción y descarga de aceite.

Válvula de descarga: El rendimiento de apertura y cierre se completa mediante el vástago de la válvula que empuja la bola de acero.
