Instrumento de Medición de Trayectoria de Perforación Minera Almacenamiento de Datos e Instrumento de Registro de Trayectoria de Perforación Instrumento de Medición de Trayectoria de Perforación Minera Yzg3.7
Cantidad
1. Introducción del producto

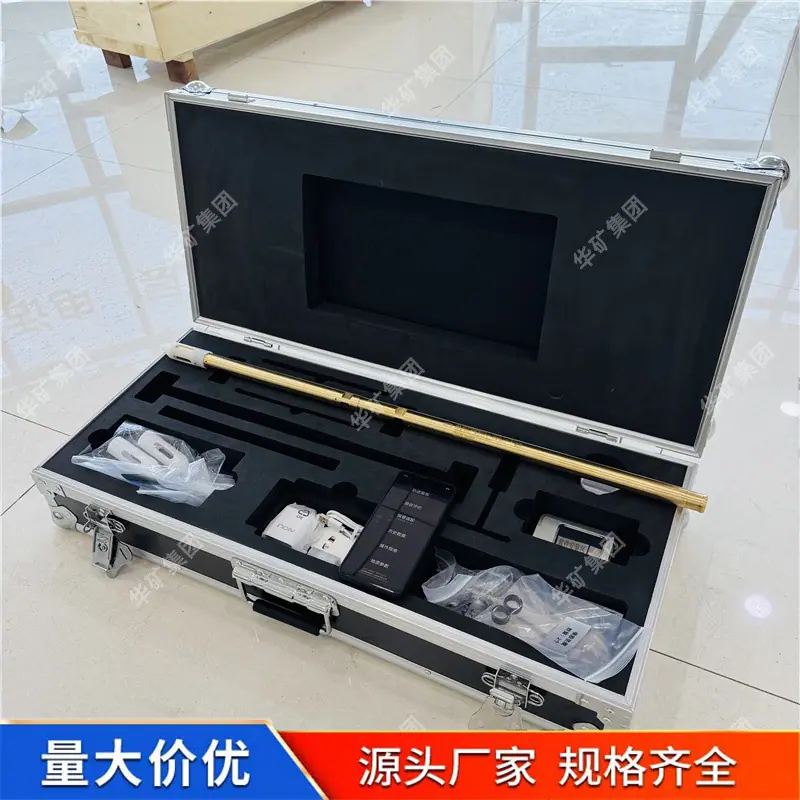

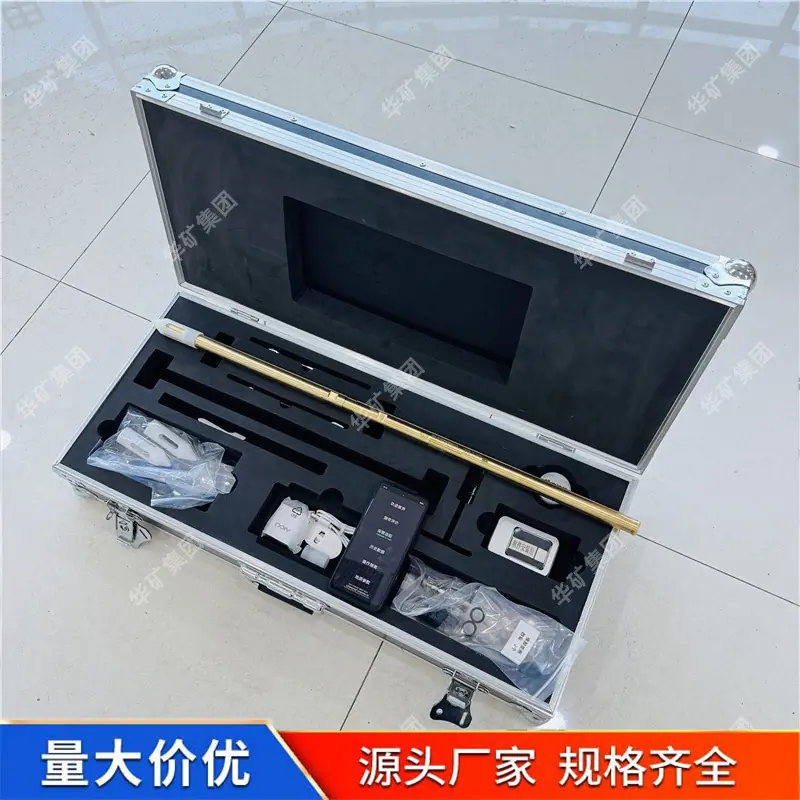

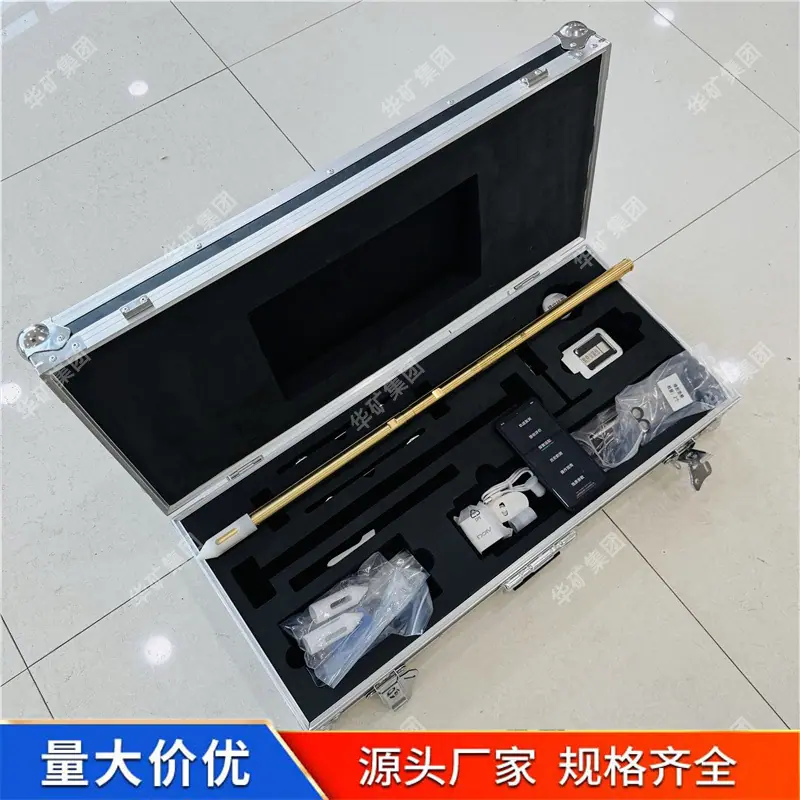

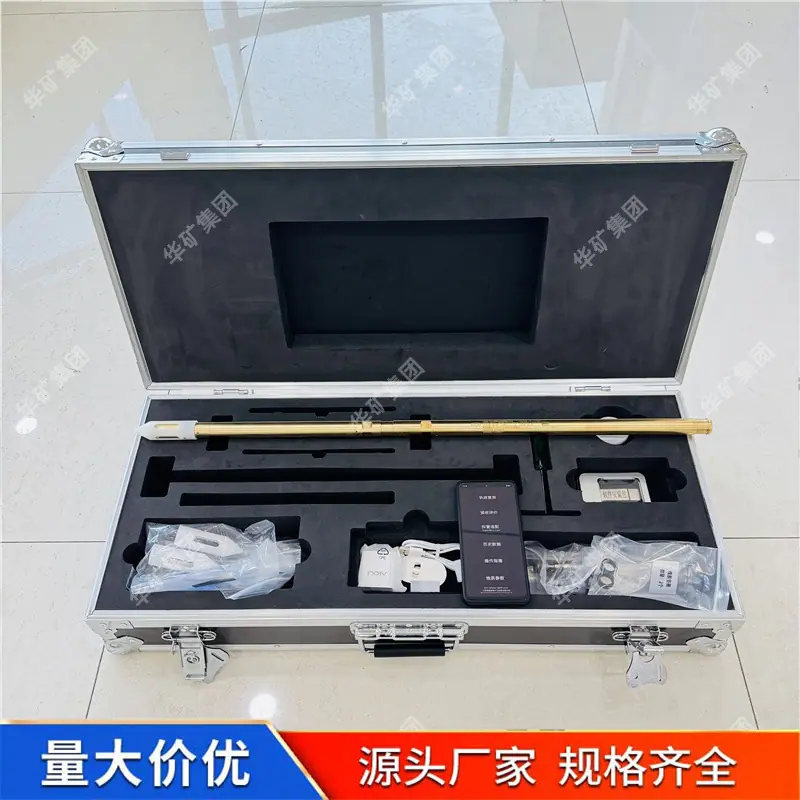

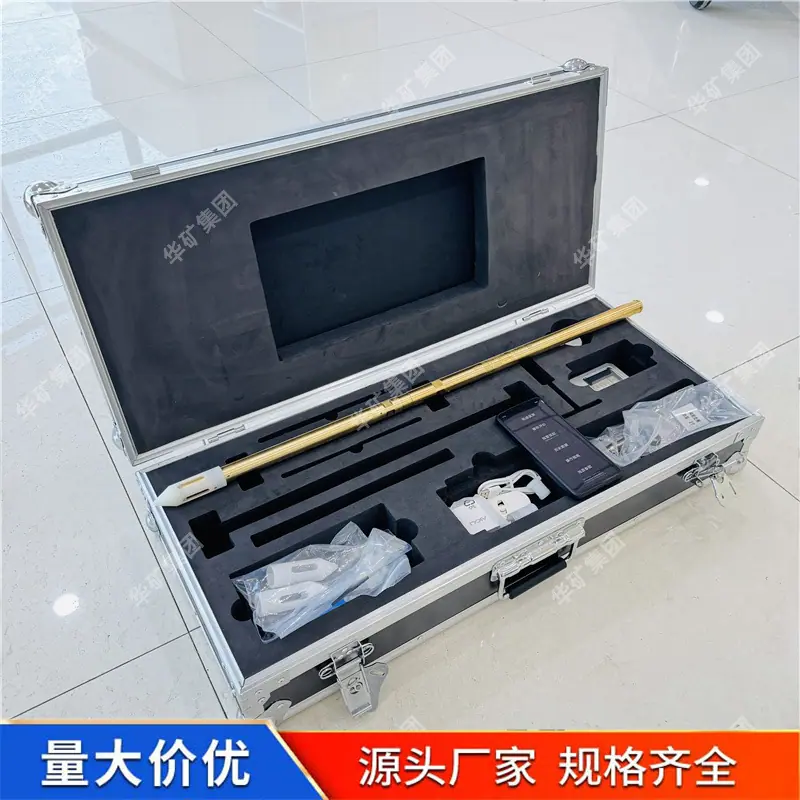

El rastreador de pozos mineros YZG12 es un instrumento de prueba de trayectorias de pozos portátil y sin cables, adecuado para la medición de trayectorias de pozos en pozos de exploración geológica de minas de carbón subterráneas, pozos de extracción de gas, pozos de exploración y drenaje de agua, pozos de refuerzo de lechada y otros campos.
dos.característica principal
|
Alta precisión |
Precisión de medición actual: [inclinación] ±0,2°, [acimut] ±1,0° |
|
eficiente |
Cada punto de medición solo toma 1 segundo y el tiempo de trabajo continuo es de hasta 30 horas. |
|
gran capacidad |
Capacidad de 16 GB, capaz de medir múltiples puntos y múltiples orificios en una sola medición. |
|
buena estabilidad |
Diseño y montaje artesanales exquisitos, nivel de protección IP54. |
|
Equipo ligero |
El equipo es ligero y puede ser transportado al pozo por una sola persona. |
|
Fácil de operar |
Pantalla LCD, interfaz fácil de usar, operación “estilo tonto” |
|
Profundidad de agujero ilimitada |
Medición sin cables, profundidad de orificio de prueba ilimitada |
|
software de gráficos |
Los datos de medición se pueden trazar en dos y tres dimensiones y luego analizarlos. |
tres.Los parámetros principales
|
parámetro |
actuación |
parámetro |
actuación |
|
Azimut |
0°~360°/±2°(error cuadrático medio) |
Diámetro de perforación |
>Φ50 |
|
Inclinación |
±90°/±0,5°(MSD) |
Profundidad de perforación |
Sin límite |
|
Método de grabación |
Recogida automática |
Horario de funcionamiento |
30 |
|
método de transferencia |
Transmisión inalámbrica |
Resistencia a la presión de la sonda |
10 Mpa |
|
Intervalo de puntos de medición |
1～60 ajustable |
Tamaño de la sonda |
∅42×656 mm |
|
almacenamiento |
16 GB |
Peso de la sonda |
7,0 kg |
|
Interfaz |
Interfaz USB |
Tamaño del host |
105×308×226mm |
|
fuente de alimentación |
Fuente de alimentación de batería incorporada |
Peso del anfitrión |
5.0 |
