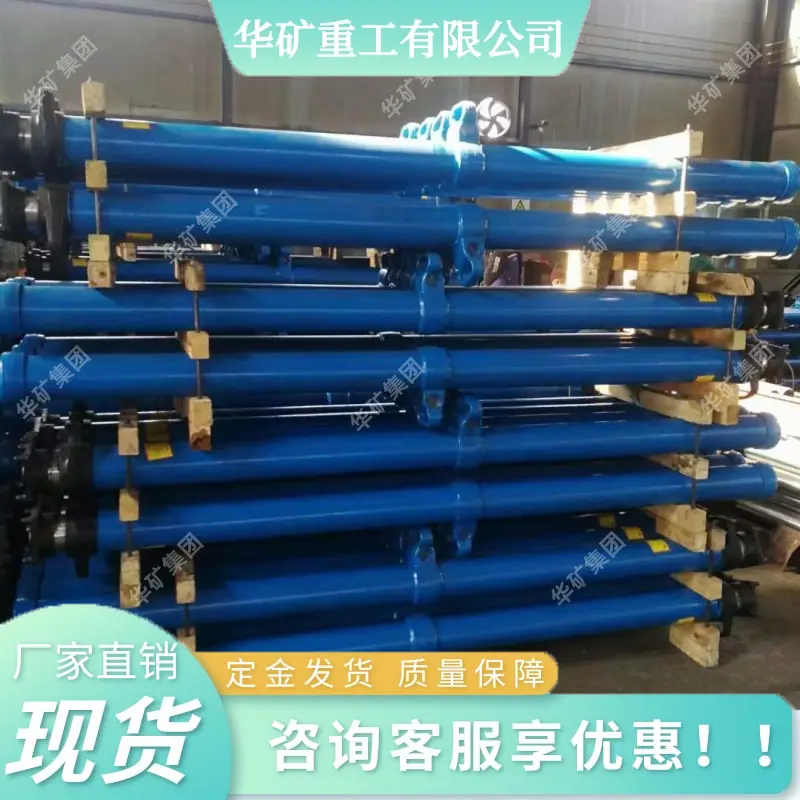

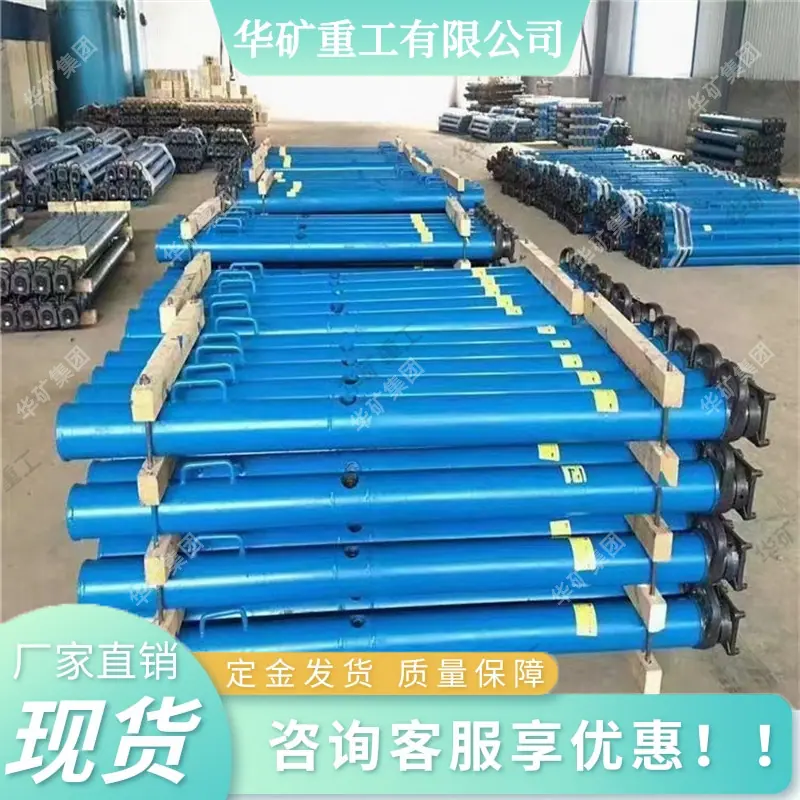

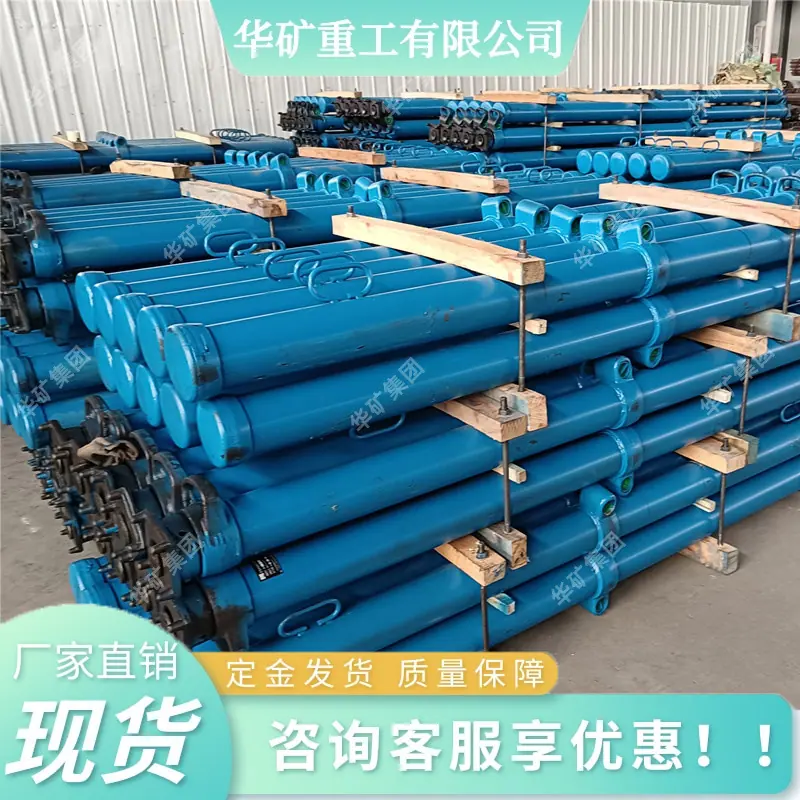

Introducción al producto: puntal hidráulico individual DW08-300/100
El puntal hidráulico simple DW08-300/100 se compone principalmente de un conjunto de tapa superior, un pistón, un cuerpo de cilindro, un manguito guía, una base, un anillo de límite, una base y otras piezas. El conjunto de tapa superior incluye una tapa superior, una tapa de bisagra y un resorte de tapa de bisagra.
Proceso de trabajo del puntal hidráulico simple DW08-300/100:
El proceso de trabajo se divide principalmente en cuatro etapas: elevación de la columna, soporte inicial, soporte de carga y retorno de la columna:
Durante la etapa de elevación de la columna, se inserta la pistola de inyección en la válvula de tres vías e inyecta el fluido de trabajo (que contiene entre un 1 % y un 2 % de emulsión de emulsionante M10) en la cavidad interna del pilar, a través de la presión de trabajo de la estación de bombeo de emulsión (15 a 20 MPa). Una vez que el fluido de trabajo llena la cavidad interna, el pistón se eleva.
En la etapa de soporte inicial, cuando la columna activa asciende hasta h y sujeta firmemente la superficie de trabajo, se extrae la pistola de inyección. En este momento, la presión de trabajo en la cavidad de soporte es igual a la presión de trabajo de la estación de bombeo, y la fuerza de soporte ejercida por el soporte sobre la superficie de trabajo se denomina fuerza de soporte inicial.
Durante la fase de carga, a medida que aumenta el tiempo de trabajo, la carga sobre la cubierta superior del pilar, ejercida por la superficie de apoyo, continúa aumentando. Cuando la carga sobre el pilar supera la resistencia nominal de trabajo, se abre la válvula de seguridad de la válvula de tres vías, el líquido de la cavidad interna se desborda, la presión en la cavidad disminuye y el pistón se contrae. Cuando la carga sobre el pilar es inferior a la resistencia de trabajo, la válvula de seguridad se cierra, permitiendo que el pilar recupere el equilibrio.
Durante la fase de retorno de la columna, se abre la válvula de descarga de la válvula de tres vías, y el fluido de trabajo en la cavidad de la columna se descarga al depósito a través de ella y no se recupera. La columna activa se retrae por su propio peso, completando así el descenso de la columna. De esta manera, la columna avanza y funciona cíclicamente.
Parámetros del producto del puntal hidráulico individual DW08-300/100:
Modelo DW08-300/100
D: Hélice hidráulica simple
W: El método de inyección es inyección externa.
08: Altura máxima de soporte 800mm
300: Capacidad de carga 300KN
100: Diámetro del cilindro 100 mm
Carrera de trabajo: 227 mm
Altura mínima de soporte: 273 mm
Peso: 26 kg
Material: 27simn
