Distribuidor Progresivo de Línea Única KM-3 KM-4 KM-5 KM-6 KM-7 KM-8

Wuxi Xingchenrui Automation se especializa en producir y suministrar KM-3, KM-4, KM-5Distribuidor progresivo de una sola línea【1 año de garantía】

I. Descripción general

Los distribuidores progresivos de una sola línea series KJ, KM, KL son adecuados para sistemas de lubricación centralizada de una sola línea con puntos de lubricación densos, diferente consumo de grasa y lubricación frecuente. Se utilizan para formar sistemas de distribuidores tipo padre-hijo para lograr un control por zonas para la lubricación.
Los distribuidores progresivos de una línea serie KJ, KM, KL están compuestos por un cuerpo de suministro, cuerpos de extremo y de 3 a 8 cuerpos intermedios, fabricados de acero estructural de aleación de carbono medio, con el número de cantidades de lubricación y salidas determinado por los requisitos de diseño. Las salidas normales del distribuidor se encuentran en las superficies laterales del distribuidor, y también hay salidas reservadas en la parte superior. La salida de cada cuerpo intermedio está equipada con una válvula de retención, que puede prevenir completamente el reflujo de grasa lubricante causado por la contrapresión de los puntos de lubricación, asegurando la cantidad de entrega cuantitativa y precisa de cada salida.

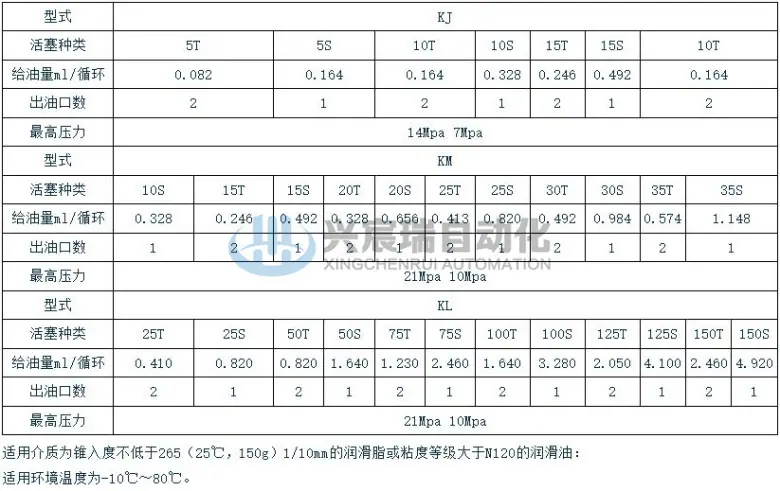

2. Parámetros técnicos

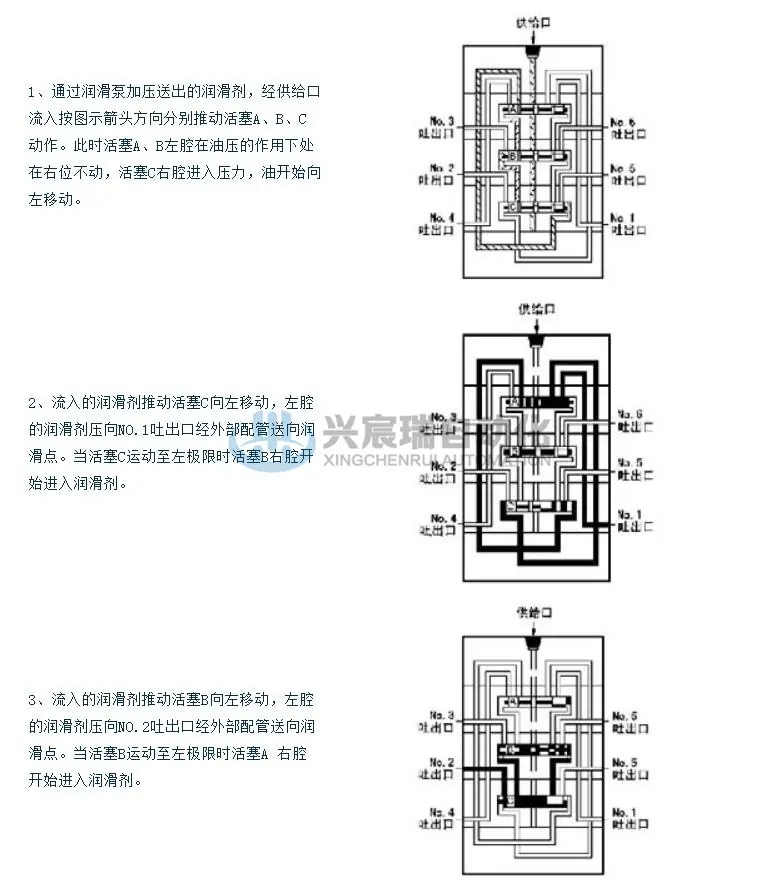

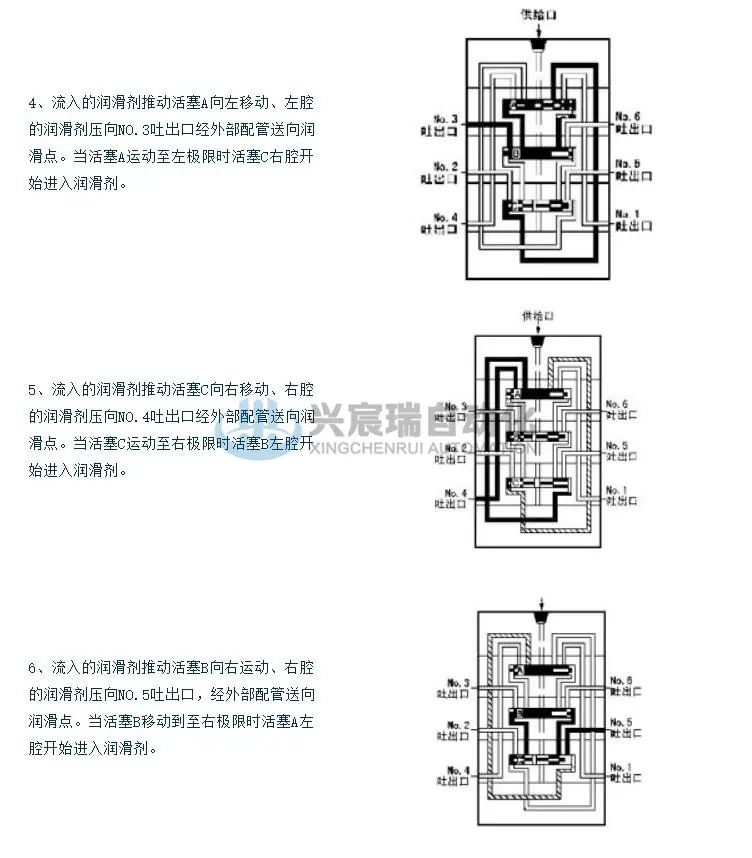

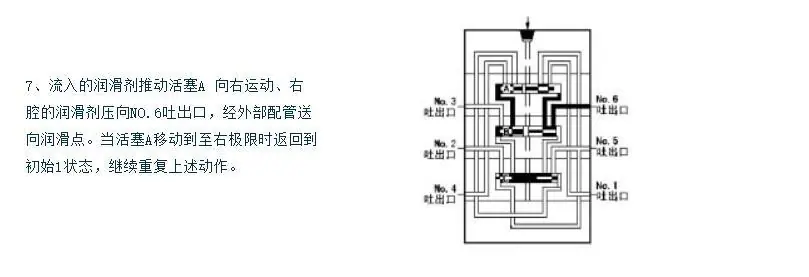

III. Descripción de la Acción

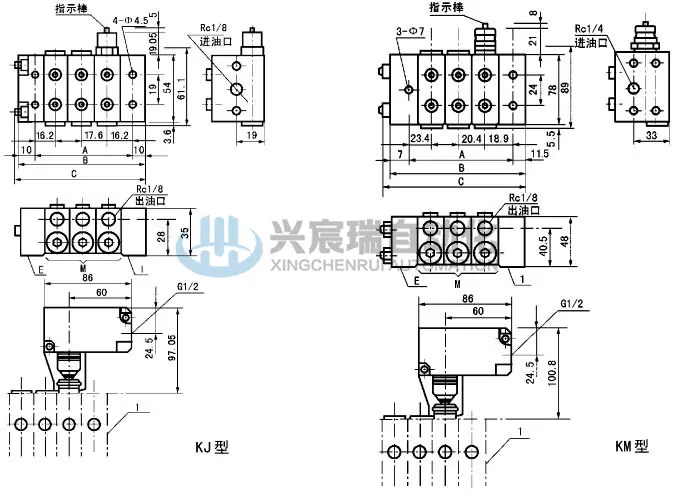

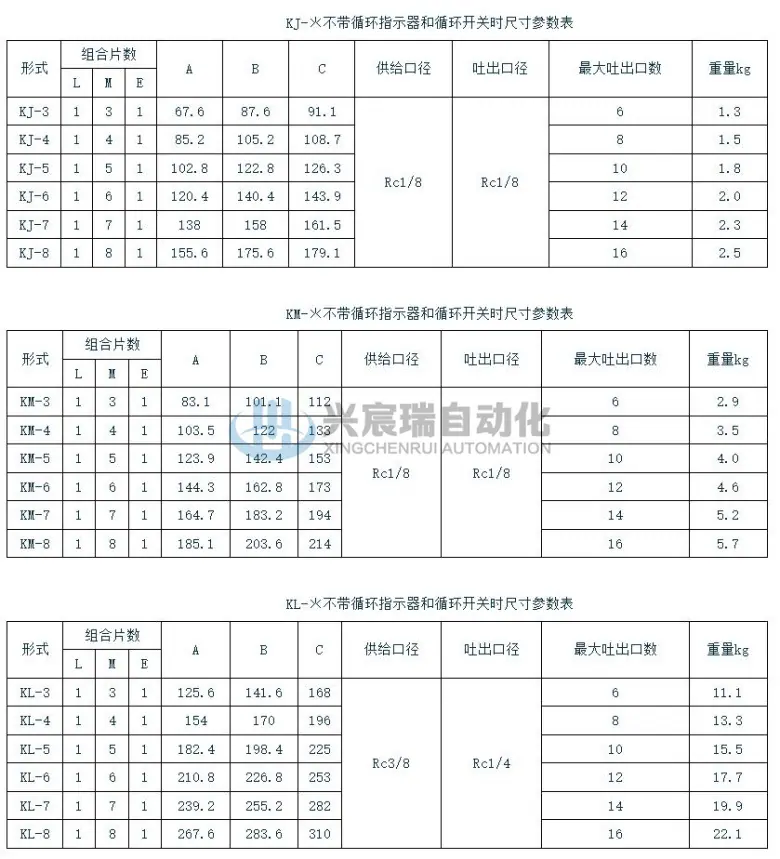

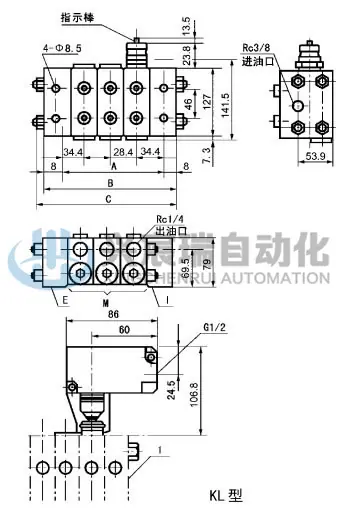

4. Dimensiones

cinco,Descripción del modelo

VI. Indicador de sobrepresión

Instalado en la salida de repuesto del distribuidor, cuando la presión aumenta por encima del valor especificado debido a la obstrucción de un punto de lubricación o una tubería, el indicador se extiende ligeramente hacia afuera. A través de la señal de falla emitida por el sistema, la ubicación obstruida se puede encontrar directamente comprobando externamente si el indicador se ha extendido.

Siete, Indicador de Desbordamiento

Instalado en los puertos de repuesto de cada distribuidor ubicado en ambientes hostiles propensos a obstrucciones, cuando un punto de lubricación o una tubería se obstruye y la presión aumenta anormalmente por encima del valor especificado, la grasa suministrada al punto obstruido del distribuidor se desborda hacia afuera por el puerto de alivio. Al revisar el punto de desbordamiento, se puede identificar el punto de falla obstruido.
Solo aplicable a piezas de operación continua, donde la operación de otros distribuidores no debe verse afectada.

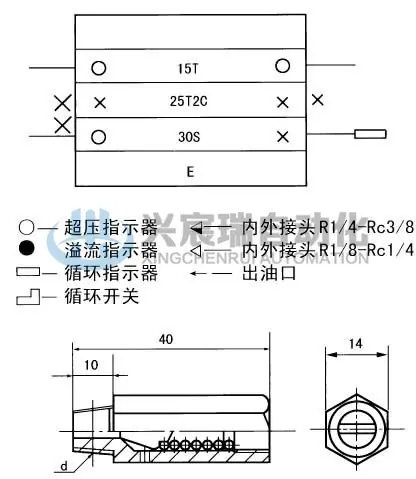

Descripción de la Marca de Salida:
T: Es el tipo estándar básico, tiene dos salidas respectivamente desde el centro
Grasoso en ambos lados del intercuerpo.
S: Solo una toma de corriente (dos tomas en forma de T conectadas), aceite
La cantidad es el doble que la del tipo T, y el aceite se puede descargar tanto por el lado izquierdo como por el derecho.
LC: Sin salida izquierda, salida izquierda vista desde la dirección de entrada de aceite
Fusionar la cantidad de aceite con la salida subsiguiente adyacente.
RC: No hay salida derecha, la salida derecha vista desde la dirección de entrada de aceite
Fusionar la cantidad de aceite con la salida subsiguiente adyacente.
2C: Sin salida, tanto la salida izquierda como la derecha son adyacentes a la siguiente.
Fusionar el volumen de aceite en la salida.

VIII. Información de Pedido

Al realizar el pedido, utilice el número de modelo completo y proporcione un diagrama de conexión.
Ejemplo: KM-3(15T+25T2C+30S)R
