Máquina Plegadora en Frío de Perfiles de Acero por Canal Hidráulico Transmisión Suave Máquina Plegadora en Frío de Perfiles de Acero Máquina Plegadora en Frío de Perfiles de Acero Gj-250

Detalles del producto

La dobladora de vigas en I (dobladora de arco en frío) es un nuevo tipo de dobladora de acero totalmente automática. Rendimiento: Incorpora un sistema hidráulico con transmisión estable y alta presión. Se utiliza principalmente en túneles, metros, centrales hidroeléctricas, túneles subterráneos, etc. Vigas en I, perfiles de acero y perfiles de acero.Doblado de aceros en forma de U y otros perfiles.

La dobladora de arcos con vigas en I es un nuevo tipo de equipo para el procesamiento y la fabricación de arcos de acero para soporte de túneles. Consta de seis partes principales: base, transmisión mecánica, sistema de doblado en frío, sistema hidráulico, sistema de control eléctrico y sistema auxiliar.

Instrucciones de uso:

1. Durante la operación, la sección de acero a doblar en frío se empuja entre los dos rodillos activos mediante el soporte del pórtico del sistema auxiliar. El sistema hidráulico se activa para que el cilindro hidráulico empuje la ranura de cola de milano y el rodillo de doblado en frío para prensar en frío la sección de acero. Al alcanzar la curvatura requerida, el sistema hidráulico se cierra y el sistema de transmisión mecánica se activa para que el rodillo activo gire y, mediante fricción, impulse la sección de acero hacia adelante de forma suave y lenta, logrando así un doblado en frío continuo.

2. Al finalizar el doblado en frío, apague el sistema de transmisión mecánica y active simultáneamente el sistema hidráulico para retraer el cilindro hidráulico. Simplemente coloque el acero conformado en frío en el soporte de la puerta del sistema auxiliar.

3. Esta operación de doblado en frío garantiza la resistencia del material, mejora la calidad del arco de acero de soporte, mejora considerablemente la eficiencia del trabajo y su operación es sencilla y clara. En comparación con la prensa, la dobladora en frío ofrece un buen rendimiento.

Estructura y principio de funcionamiento:

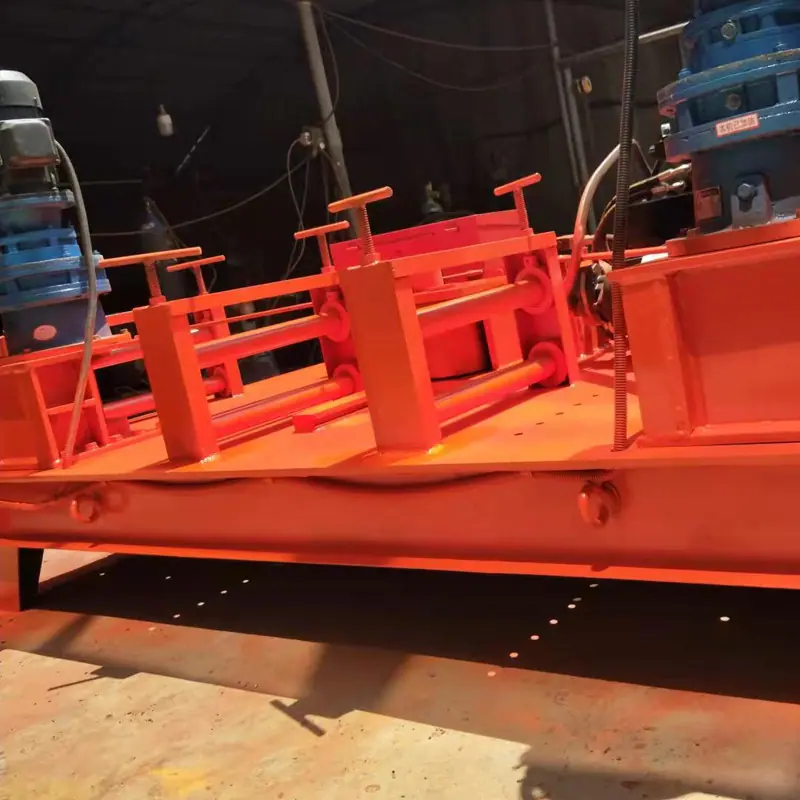

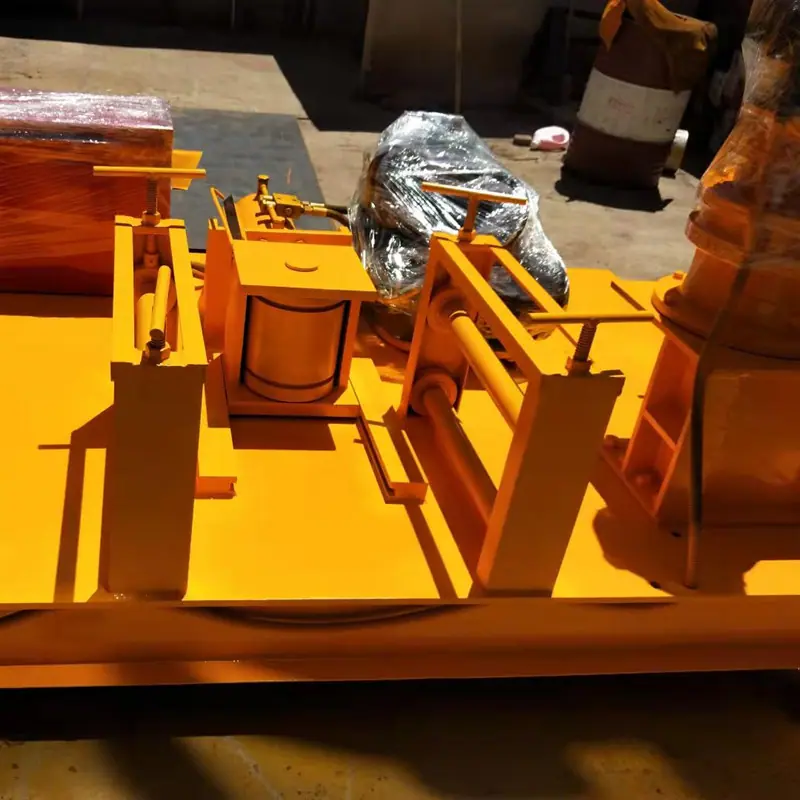

El equipo consta de un motor principal, un reductor, un rodillo, un motor de bomba de aceite, una bomba de aceite de engranajes, una válvula de rebose, una válvula inversora electromagnética, un cilindro de aceite de trabajo, una rueda superior y un tanque de aceite, etc. Ver diagrama esquemático eléctrico y diagrama esquemático hidráulico.
Principio de funcionamiento: Coloque la viga en I en la máquina dobladora en frío. Tras el contacto con el rodillo accionado por el reductor, bloquee la palanca de presión y active la bomba de aceite. El aceite a alta presión de la bomba eléctrica pasa por la válvula de sobrepresión (ajustable según la presión requerida), entra en el bloque de agregados y se dirige a la válvula electrohidráulica. El cilindro de aceite, equipado con válvulas electrohidráulicas e interruptores de avance lento (avanzar, retroceder), controla el funcionamiento del cilindro. Este avanza y comprime la viga en I y los tres rodillos de soporte. El cálculo comienza cuando se produce la deformación por flexión y se mide el avance longitudinal del cilindro.10 mm-15 mm, encienda el motor principal para girar hacia adelante o hacia atrás, y este accionará la viga en I. Repita la operación hasta obtener el resultado deseado.

Parámetros del producto

Radio de curvatura pequeño: ≥1,5 m

Velocidad de propulsión del cilindro:8-15mm/s

Velocidad del rodillo activo:7-10r/min

Presión del sistema hidráulico:26Mpa

potencia total:7.4Kw

Peso total:2380Kg

Dimensiones:2.6*1.5*1.4M
