VSL-KR VSL4-KR VSL6-KR VSL8-KR Divisor de Línea Doble 40MPa

Wuxi Xingchenrui Automation se especializa en la producción y suministro de Distribuidores de Doble Línea VSL-KR, VSL4-KR [1 Año de Garantía]

1. Condiciones de uso

El distribuidor de doble línea tipo VSL-KR tiene puertos de lubricación tanto en la superficie superior como en la inferior. Cuando el pistón del distribuidor se mueve en las direcciones hacia adelante y hacia atrás, la grasa se descarga de los puertos de lubricación superior e inferior respectivamente. Se proporciona una estructura de descarga combinada dentro de los puertos de lubricación superior e inferior correspondientes. Para cambiar la salida de grasa de los puertos con número impar, simplemente desenrosque el tornillo dentro del orificio. La condición de trabajo del distribuidor también se puede observar directamente por el movimiento de la varilla indicadora. Al mismo tiempo, la cantidad de lubricación para cada puerto de salida se puede ajustar dentro del rango especificado ajustando el tornillo.
Este tipo de distribuidor es adecuado para sistemas de lubricación centralizada de aceite seco de dos líneas con una presión nominal de 40 MPa. Bajo la acción de la presión de aceite de suministro alternada en las dos tuberías principales de aceite de suministro, utiliza directamente la presión de aceite de suministro para controlar el movimiento del pistón y suministrar aceite, completando la función de distribuir cuantitativamente grasa lubricante a los puntos de lubricación.

2. Parámetros técnicos

El medio utilizado es grasa con una penetración de cono de no menos de 265 (25℃, 150g) 1/10mm (NLGI 0# a 2#) o aceite lubricante con un grado de viscosidad mayor que N68; la temperatura ambiente de operación es de -10 a 80℃; al usar aceite lubricante como medio, por favor úselo bajo una presión de 20MPa.

3. Descripción del modelo

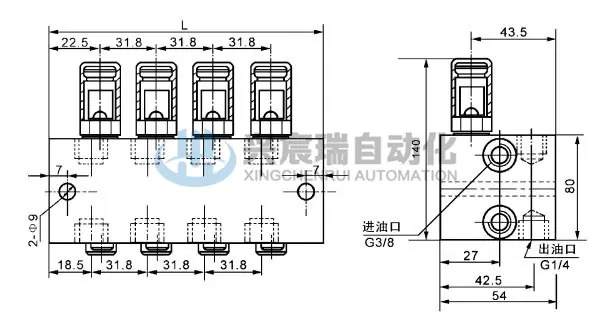

4. Dimensiones

5. Instrucciones de uso

Si los puertos de salida superior e inferior necesitan combinarse, simplemente desenrosque el tornillo de sellado en la salida de aceite superior con una llave Allen de 6 mm, retire el manguito separador de aceite de paso, insértelo hacia abajo y luego apriete el tornillo de sellado. En este punto, el puerto de salida superior debe sellarse con un tornillo G1/4 para evitar la entrada de polvo.

6. Instrucciones para realizar pedidos

La temperatura ambiente de operación para la instalación y el uso del distribuidor debe especificarse en el contrato de pedido si está fuera del rango de -10～80℃, para que se puedan suministrar sellos de aceite resistentes a bajas y altas temperaturas en el momento de la entrega.

VSL-KR
VSL4-KR
VSL6-KR
VSL8-KR
VSG2-KR
VSG4-KR
VSG6-KR
VSG8-KR
