Distribuidor de Aceite y Gas AJS2-14/8 AJS3-14/8 AJS4-14/8 AJS5-14/8 AJS6-14/8
Variaciones
Productos similares a un precio más bajo
Wuxi Xingchenrui Automation se especializa en producir y suministrar AJS6-14/8, AJS2-14/10, AJS3-14/10,Modelo de distribuidor de petróleo y gas
【1 año de garantía】
I. Descripción general
Esta norma se aplica a los distribuidores de aceite y aire que distribuyen el flujo de aceite y aire en los sistemas de lubricación de aceite y aire. El tipo AJS se utiliza para la predistribución del flujo de aceite y aire, y el tipo JS se utiliza para la distribución del flujo de aceite y aire a los puntos de lubricación.
2. Parámetros técnicos
2. Parámetros técnicos

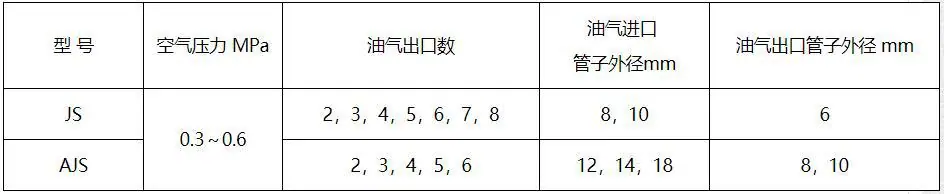

1 Los parámetros básicos deben cumplir con las disposiciones de la Tabla 1

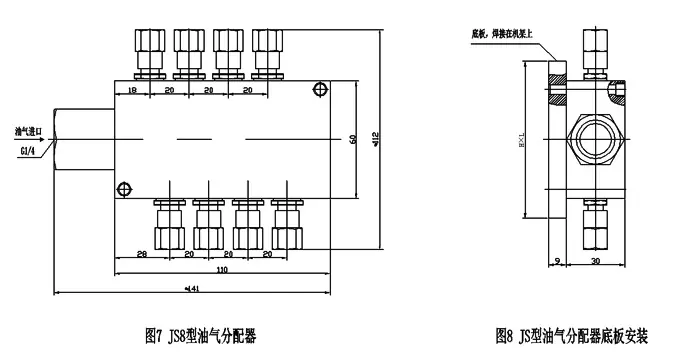

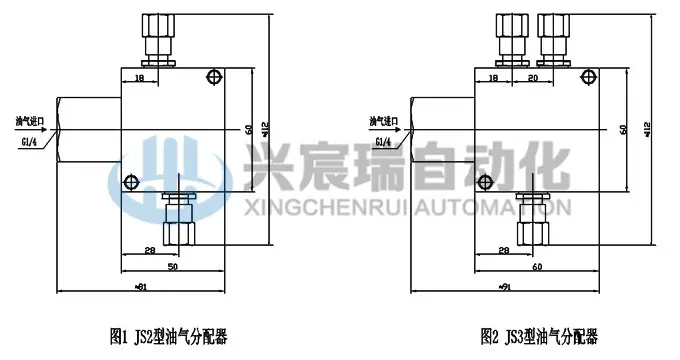

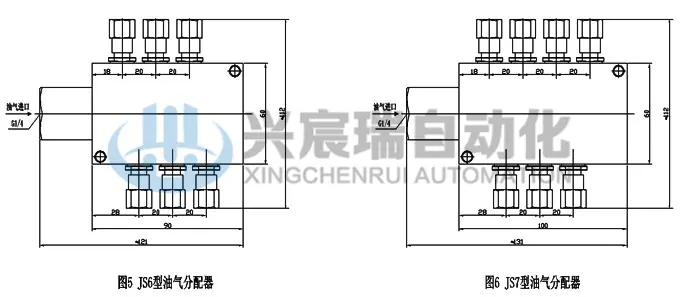

Los tipos y dimensiones de los 2 distribuidores de aceite y gas tipo JS deberán cumplir con las disposiciones de las Figuras 1 a 8 y la Tabla 2.

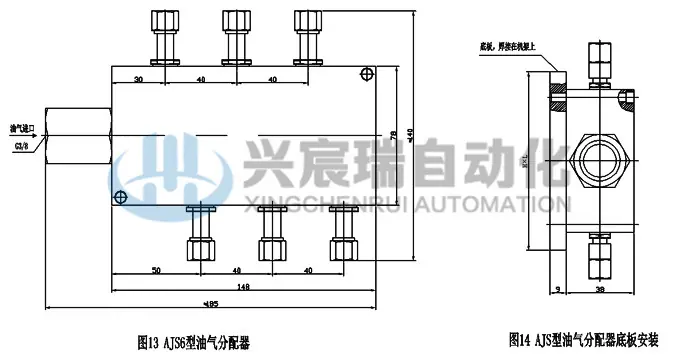

El tipo y las dimensiones del distribuidor de aceite y gas tipo AJS deberán cumplir con las disposiciones de las Figuras 9 a 14 y la Tabla 3.
Nota: Las figuras 1 a 7 son diagramas de la placa base siendo retirada.
III. Marca

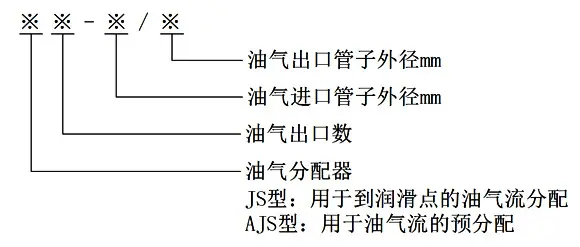

1. Método de marcado
2. Ejemplo de marcado
Ejemplo 1: Distribuidor de aceite-aire para la distribución del flujo de aceite-aire a los puntos de lubricación, con 6 salidas de aceite-aire, diámetro exterior del tubo de entrada 10 mm, diámetro exterior del tubo de salida 6 mm:
Distribuidor de Petróleo y Gas JS6-10/6 JB/ZQ4749-2006
Ejemplo 2: Distribuidor de petróleo y gas para preasignación de flujo de petróleo y gas con 4 salidas de petróleo y gas, diámetro exterior de la tubería de entrada 14 mm, diámetro exterior de la tubería de salida 10 mm:
Distribuidor de Petróleo y Gas AJS4-14/10 JB/ZQ4749-2006
