Alta Durabilidad Larga Vida Útil Eléctrico Antiexplosivo Cargador de Roca Zk-17 Eléctrico Antiexplosivo Cargador de Roca

Cargador de rocas eléctricoDescripción del Producto:

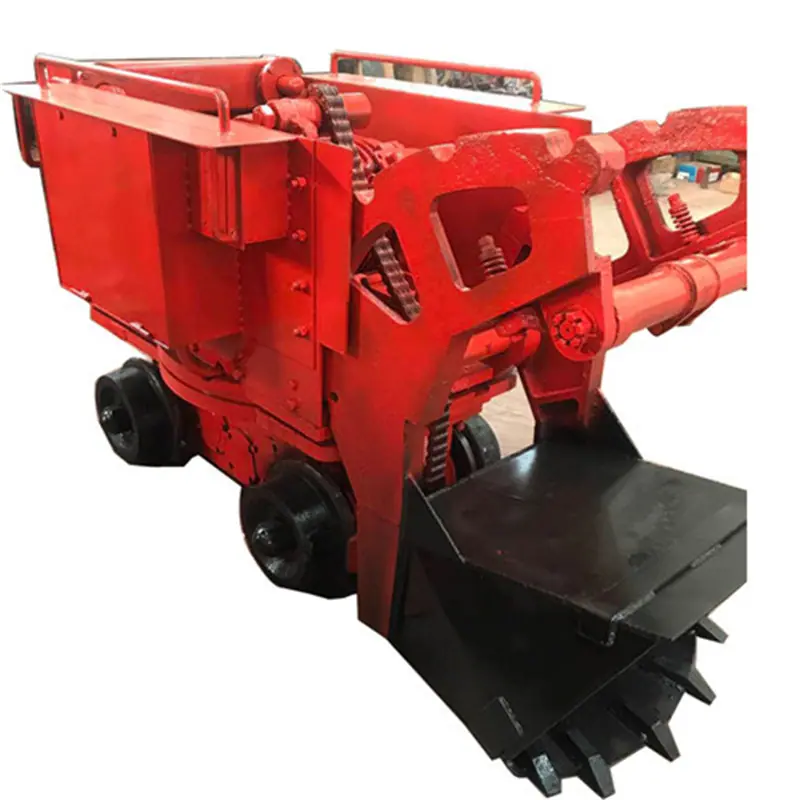

El cargador eléctrico de rocas es una máquina para cargar mineral o roca en túneles horizontales o con poca inclinación. Ventajas: operación flexible y confiable, alta productividad de carga de roca, ideal para túneles de exploración geológica. Según su mecanismo de trabajo, existen modelos con cuchara rastrillo, cuchara pala, garra de cangrejo, garra vertical y cuchara de cuchara. Se utiliza principalmente en minas de carbón, minas metalúrgicas, túneles y otros túneles de ingeniería con vagonetas o cucharas para operaciones de carga.

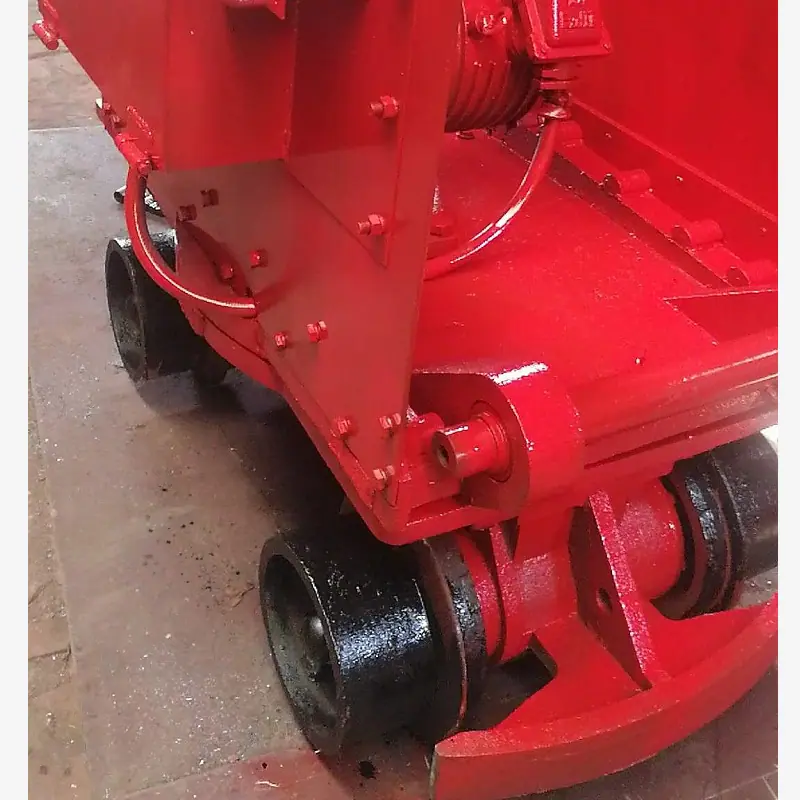

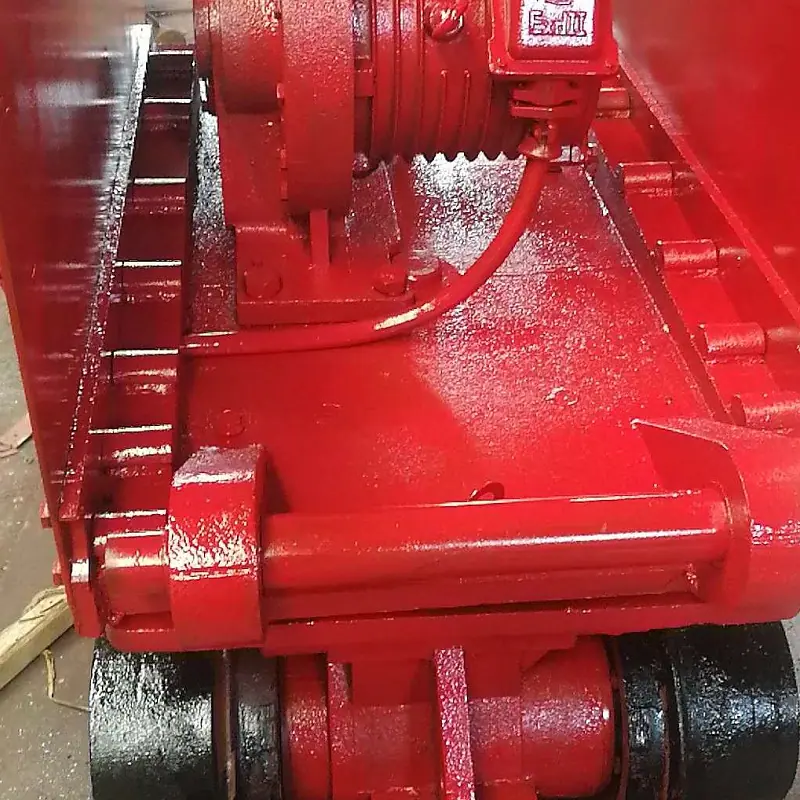

¿Dónde se utiliza la cargadora de rocas eléctrica? La cargadora de rocas eléctrica (pala cargadora) se utiliza en la minería de metales no ferrosos y oro, diversas minas y proyectos de túneles para la desviación de agua. La máquina es de tipo cangilón, con carga frontal y descarga trasera, y se desplaza sobre ruedas, con anchos de vía de 600, 762, 900, etc. La fuente de alimentación es de 380 V, ideal para su uso en curvas durante la excavación. Tiene una estructura compacta, un funcionamiento flexible y un trabajo fiable. La placa inferior del cangilón está fabricada con un material de aleación resistente al desgaste, lo que le confiere una alta durabilidad y un bajo coste operativo.

Parámetros técnicos del cargador de rocas eléctrico:

Capacidad de carga, 20-30m3/h,

Capacidad del cucharón, 0,17 m3

Ancho de carga, 1,7m,

Ancho de vía, 600 mm,

energía, electricidad, potencia, motor

Potencia de desplazamiento, 10,5 kW,

Potencia del cubo: 10,5 kW

Altura de descarga, 1250mm,

Dimensiones totales (mm),

Longitud (con el cucharón abajo) aproximadamente 2120 mm.

Ancho (pedal abajo) k1011mm,

Altura (cuando el cucharón está en funcionamiento) e1920mm,

Altura (cucharón abajo) d1200mm,

Peso de la máquina, 3760 kg

Características de rendimiento del reductor de banda transportadora:

1. Los parámetros principales como la distancia entre centros y la relación de transmisión nominal se han optimizado, y las piezas principales tienen buena intercambiabilidad. Alta capacidad de carga.

Los engranajes cónicos se rectifican mediante un proceso de rectificado, los engranajes cilíndricos utilizan un proceso de conformación único, y la carcasa está diseñada con una estructura optimizada para la reducción de ruido, lo que reduce en gran medida el ruido de la caja de cambios.

La caja cuadrada aumenta el área superficial, y la selección razonable de ventiladores y serpentines de enfriamiento aumenta la eficiencia térmica de la caja de cambios.

2. Los engranajes están hechos de acero aleado de alta calidad mediante carburización y temple, y la dureza de la superficie de los dientes alcanza HRC54-62.

3. Tamaño pequeño, peso ligero, alta precisión, gran capacidad de carga, alta eficiencia, alta estabilidad, transmisión suave y bajo ruido.

El reductor consta de un par de engranajes cónicos circulares, un par de engranajes helicoidales y un par de engranajes rectos para formar una reducción de tres etapas, y la relación de reducción total es 1:24.564.No.Los rodamientos de los ejes primero, segundo y tercero son rodamientos de rodillos cónicos de una hilera, y el cuarto eje es un rodamiento de rodillos esféricos radiales de doble hilera.

Reductor de Banda TransportadoraCategorías de productos:

1. DBY es un reductor de engranajes cilíndricos cónicos endurecidos de dos etapas;

2. DBYK es un reductor de eje hueco de engranaje cilíndrico cónico endurecido de dos etapas;

3. DCY es un reductor de engranajes cilíndricos cónicos endurecidos de tres etapas;

4. DCYK es un reductor de eje hueco de engranaje cilíndrico cónico endurecido de tres etapas;

5. DFY es un reductor de engranajes cilíndricos biselados endurecidos de cuatro etapas;

6. DFYK es un reductor de eje hueco de engranaje cilíndrico cónico endurecido de cuatro etapas.

Modelos de reductores serie DCY, DZY: DCY160, DCZ160, DCY180, DCZ180, DCY200, DCZ200, DCY224, DCZ224, DCY250, DCZ250, DCY280, DCZ280, DCY315, DCZ315, DCY355, DCZ355, DCY400, DCZ400, DCY450, DCZ450, DCY500, DCZ500, DCY560, DCZ560, DCY630, DCZ630, DCY710, DCZ710, DCY800, DCZ800.

DCY、Hay 15 especificaciones de reductores tipo DCZ, con distancias entre centros nominales de 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 mm; cada especificación tiene 11 relaciones de transmisión (16, 18, 20, 22.4, 25, 28, 31.5, 35.5, 40, 45, 50), dos sentidos de rotación y cuatro formas de montaje de Ⅰ, Ⅱ, Ⅲ y Ⅳ, que constituyen 240 tipos de reductores respectivamente.

Modelo y marcado

El modelo del reductor se compone del código de tipo, distancia entre centros nominal a (distancia entre centros de la etapa final), relación de transmisión nominal, código de tipo de montaje y código de dirección de rotación del eje de entrada.

Código del grupo transportador de banda D, B-transmisión de dos etapas, C-transmisión de tres etapas, Y-engranaje endurecido, Z-engranaje medio endurecido, K-eje de salida en forma de eje hueco.

Distancia entre centros nominal: expresada en números reales, en mm

Relación de transmisión: expresada en relación de transmisión nominal.

Forma de montaje: Indicada por números romanos Ⅰ, Ⅱ, Ⅲ, Ⅳ.
