Producción Personalizada de Elevador de Cangilones de Banda Minero Rendimiento Estable Elevador de Cangilones de Banda Tipo Th1000

Componentes principales del elevador de cangilones de banda
El elevador de cangilones consta de un cangilón, una unidad de accionamiento, rodillos superiores e inferiores (o ruedas dentadas), una correa (o cadena de tracción), un dispositivo tensor y una carcasa.
Componentes de tracción
(1) Correa de caucho:
Se fija a la boca de la banda mediante tornillos y juntas elásticas. La banda es de 35 a 40 mm más ancha que el cangilón. Generalmente, la banda transporta materiales con una temperatura que no supera los 60 °C, y la banda resistente al calor puede transportar materiales con una temperatura que alcanza los 150 °C.

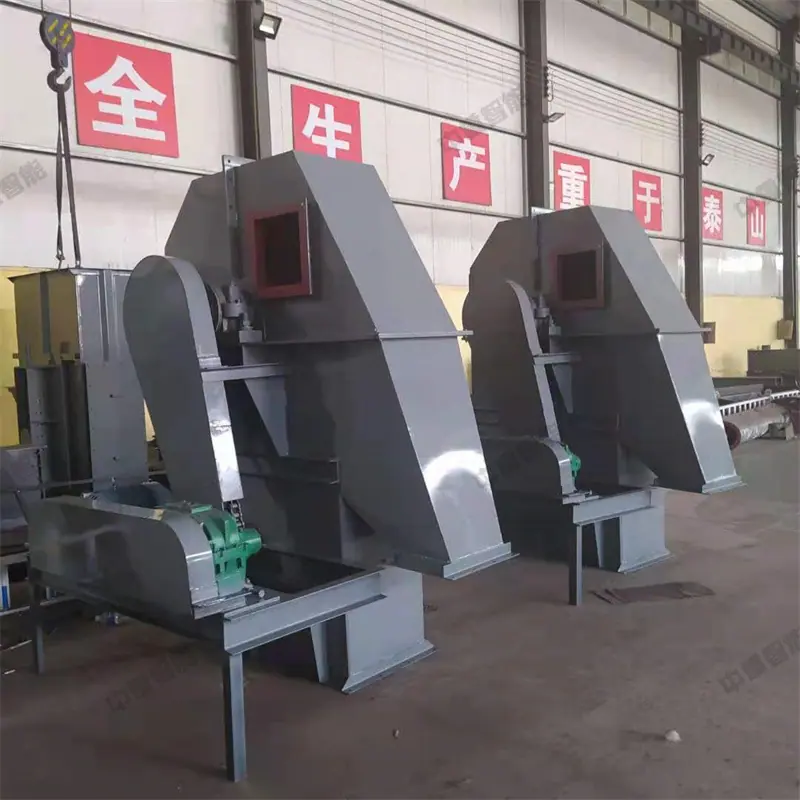

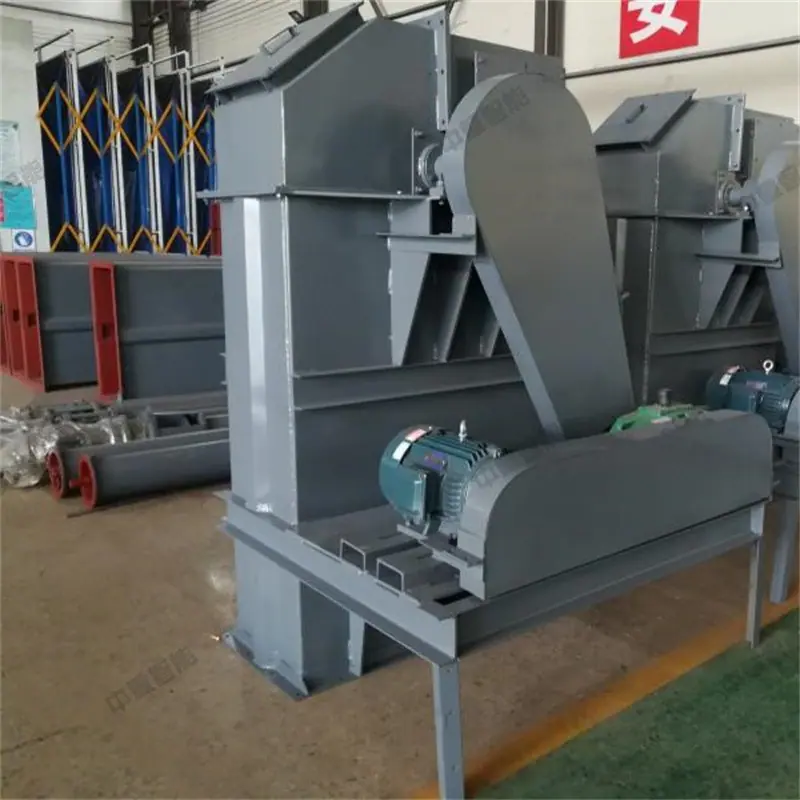

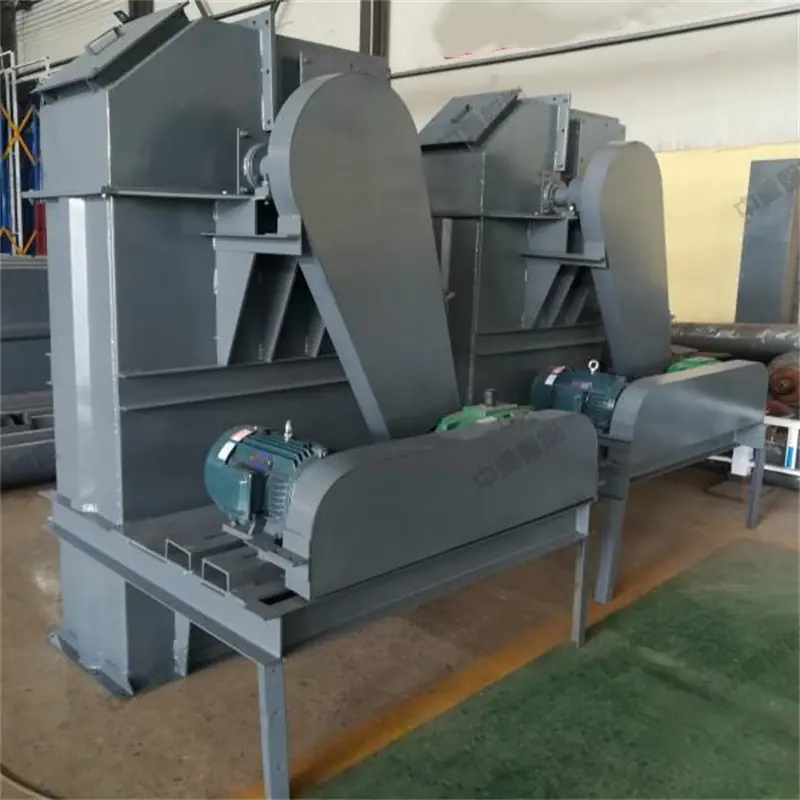

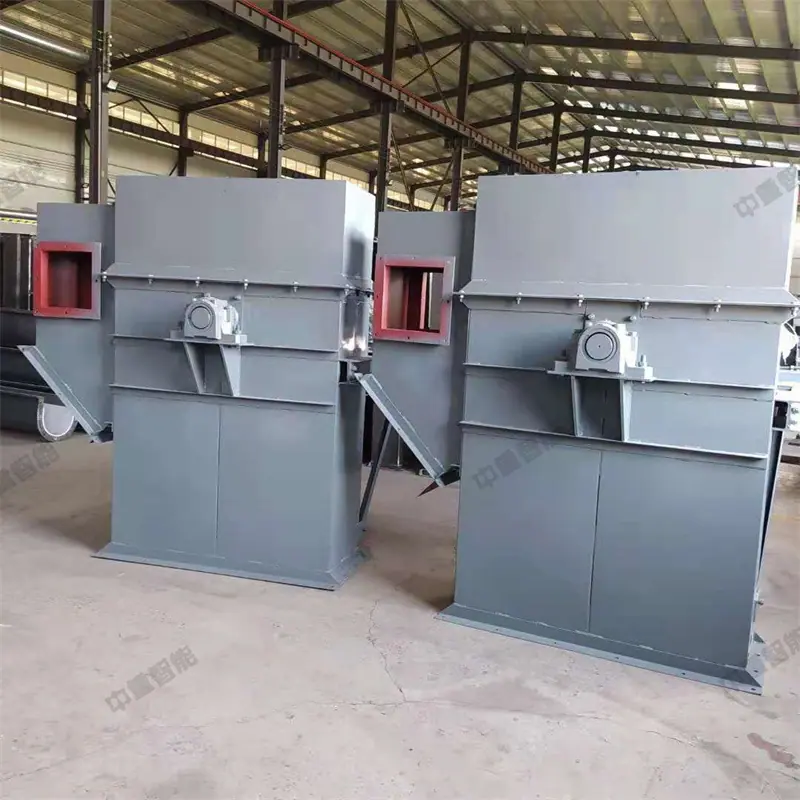

Elevador de cangilones
Elevador de cangilones
(2) Cadena:
La cadena simple se fija a la pared trasera de la tolva; la cadena doble se conecta a ambos lados de la tolva. Los polipastos de cadena utilizan cadenas simples cuando el ancho de la tolva es de 160-250 mm, y cadenas dobles cuando el ancho de la tolva es de 320-630 mm. La principal desventaja es el alto desgaste entre los eslabones de la cadena, lo que aumenta el número de mantenimientos.
(3) Rueda dentada:
La rueda dentada de accionamiento del elevador de cangilones. La rueda dentada se utiliza para engranar con los bloques de paso preciso de la cadena de eslabones o el cable. Es un engranaje sólido o de radios que engrana con la cadena de rodillos para transmitir el movimiento.
Diseño de la forma de los dientes de la rueda dentada: La forma de los dientes de la rueda dentada debe garantizar que el eslabón de la cadena entre y salga del engrane con suavidad, minimizar el impacto y la tensión de contacto del eslabón durante el engrane y ser fácil de procesar. El material de la rueda dentada debe garantizar que los dientes del engranaje tengan suficiente resistencia y resistencia al desgaste, por lo que la superficie de los dientes de la rueda dentada generalmente se trata térmicamente para alcanzar cierta dureza.
tolva
1) Cuchara cilíndrica: cucharón profundo, boca de cucharón inclinada, gran profundidad, utilizado para transportar materiales granulares secos, fluidos y bien dispersos.
2) Tolva poco profunda: La boca está inclinada y la profundidad es pequeña, se utiliza para materiales granulares húmedos y fluidos.
3) Tolva profunda: Los materiales en tolvas profundas generalmente están más secos y tienen mejor fluidez.
4) Tolva triangular: Los materiales generalmente se descargan en forma direccional por gravedad.
5) Cuchara puntiaguda: Su pared lateral sobresale de la placa inferior para formar una nervadura. Al descargar, el material se descarga a lo largo de la ranura formada por la nervadura y la placa inferior de la cuchara. Es adecuada para transportar materiales en bloque viscosos y pesados.
Características principales del elevador de cangilones de banda
El elevador de cangilones es un equipo de transporte para la elevación vertical de materiales. Ofrece las ventajas de una estructura sencilla, bajo coste de mantenimiento, alta eficiencia de transporte, gran altura de elevación, funcionamiento estable y una amplia gama de aplicaciones.
1. La potencia de accionamiento es baja y utiliza alimentación por afluencia, descarga por inducción y una tolva de gran capacidad. Al elevar el material, prácticamente no se produce retroceso ni excavación, por lo que la potencia de accionamiento es baja.
2. El rango de elevación es amplio. Este tipo de elevador tiene pocos requisitos en cuanto al tipo y las características de los materiales. No solo puede elevar materiales pulverulentos y granulares de pequeño tamaño, sino también materiales con alta abrasividad. Ofrece un buen sellado y una menor contaminación ambiental.
3. La alta fiabilidad operativa, los avanzados principios de diseño y métodos de procesamiento garantizan la fiabilidad de toda la máquina, con un tiempo de funcionamiento sin problemas superior a 20.000 horas. La altura de elevación es elevada y el polipasto funciona con suavidad, lo que permite alcanzar una mayor altura de elevación.
4. Larga vida útil. La alimentación del elevador es de tipo influjo, por lo que no es necesario usar una cuchara para extraer los materiales. Se producen mínimas apretujamientos y colisiones entre los materiales. El diseño de esta máquina garantiza que el material rara vez se disperse durante la alimentación y descarga, lo que reduce el desgaste mecánico.
Capacidad de transporte: Tipo TD: 4~238m³/h Tipo TH: 35~185m³/h Tipo TB: 20~563m³/h TH800 y TH1000 tienen una capacidad de transporte aún mayor.
