Máquina Hidráulica de División Máquina de División de Columna Máquina de División de Roca Vara de División Montada en Vehículo

Áreas de extracción de varillas divisorias:

1. CM02 extracción de rocas de minería: granito, mármol, arenisca, piedra caliza, etc.

2、Extracción de minerales metálicos, minerales no metálicos y carbón.

3. Extracción de grandes bloques de piedra: Se puede lograr la división secundaria y la fracturación de un solo bloque de materia prima con un volumen de varios miles de metros cúbicos;

4、Partición de bloques grandes: Puede lograr la partición de bloques menores a 1 metro cúbico

5、Limpiar piedras grandes de desecho, esquinas muertas, obstáculos, nivelar el sitio, etc.

Campo de la ingeniería: Infraestructura municipal, ampliamente utilizado en la construcción urbana.

1. Ingeniería de excavación de movimiento de tierras: carretera y puente, casa, cimentación, demolición de hormigón armado, etc.

2. Proyectos de túneles: metro, alcantarilla, mina, tubería subterránea, gestión de ríos, etc.

3、Ingeniería de demolición de fundición: Varios hornos de fundición, hornos, ladrillos refractarios, trituración y demolición de bloques de carbono.

l otros campos: 1, terremoto, deslizamiento de tierra, carretera ferrocarril, accidente de tráfico socorro en desastres, etc.

Lo anterior puede ilustrar que las barras hidráulicas para partir roca son——equipo grande no es fácil de entrar y otros sitios estrechos, demolición de esquinas muertas y otras operaciones.

Introducción a los equipos de división de varillas

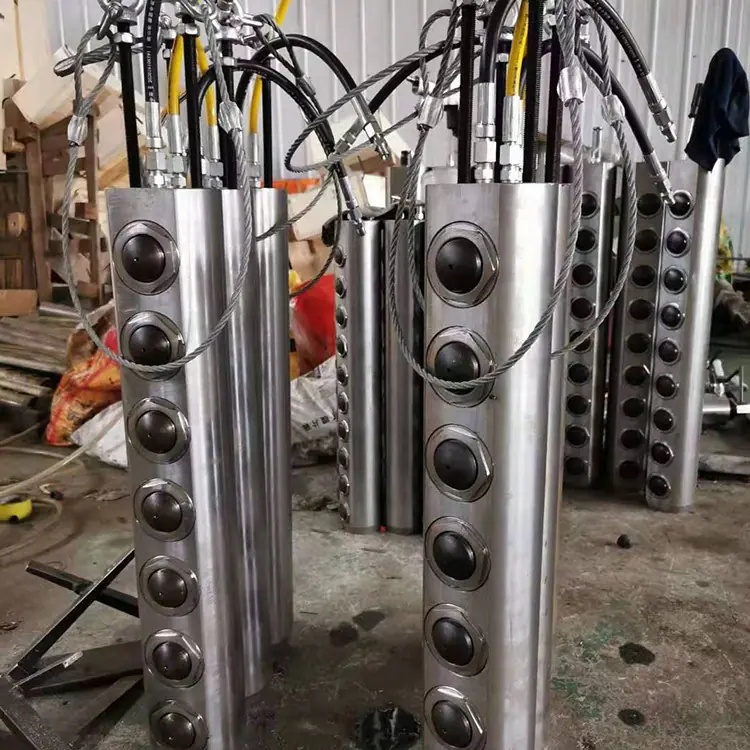

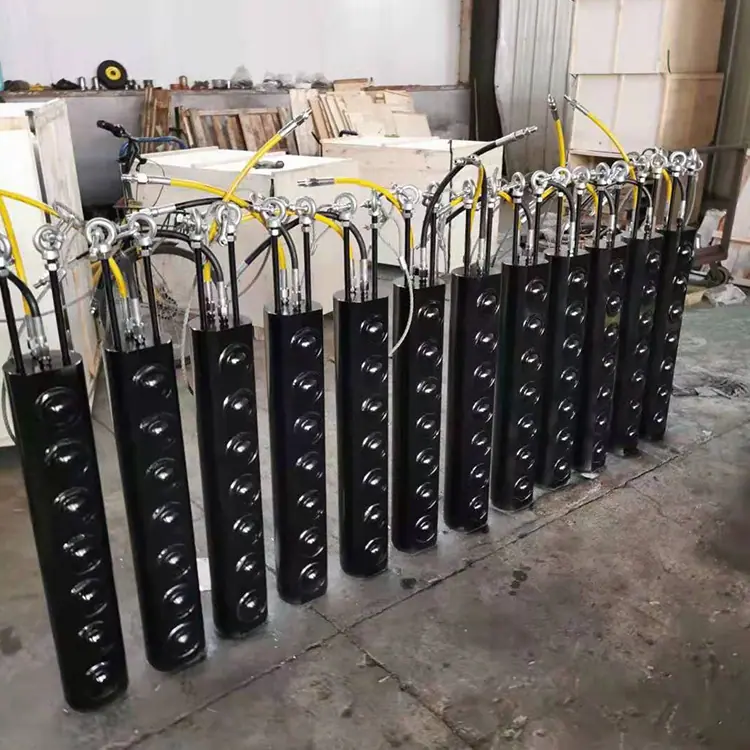

1. Principio de funcionamiento de la varilla divisora hidráulica

Está compuesto por un cilindro de aceite,Consta de 11 pistones, múltiples sellos y múltiples tuberías de aceite de alta presión. Se divide en una tubería de entrada de aceite y una tubería de retorno de aceite. Al introducir aceite, el pistón de la barra de trituración hidráulica se extiende. Este proceso de trabajo es el momento en que la roca se rompe. Su fuente de energía es una central hidráulica que transmite aceite hidráulico a través de tuberías, con una capacidad de hasta 100 mp. La fuerza de trituración teórica es de 1200 t. Una sola barra tiene una capacidad de 30 kJ, y una central puede equiparse con hasta 6 barras. La configuración estándar es de 4.

Parámetros de la varilla divisora hidráulica

Fuerza de división1200T

Diámetro de perforación requerido110mm

Profundidad de perforación requerida1000mm

Presión nominal del aceite100MPa

Etiqueta de aceite a presión46#

Temperatura del aceite de trabajo5-50℃

Capacidad del tanque de combustible70L

Peso de unidad única incluyendo cuña divisoria30KG

El peso de la gasolinera incluye el estante, el motor170KG

Potencia del motor7.5KW

3. Introducción al equipo de soporte para barras hidráulicas de división

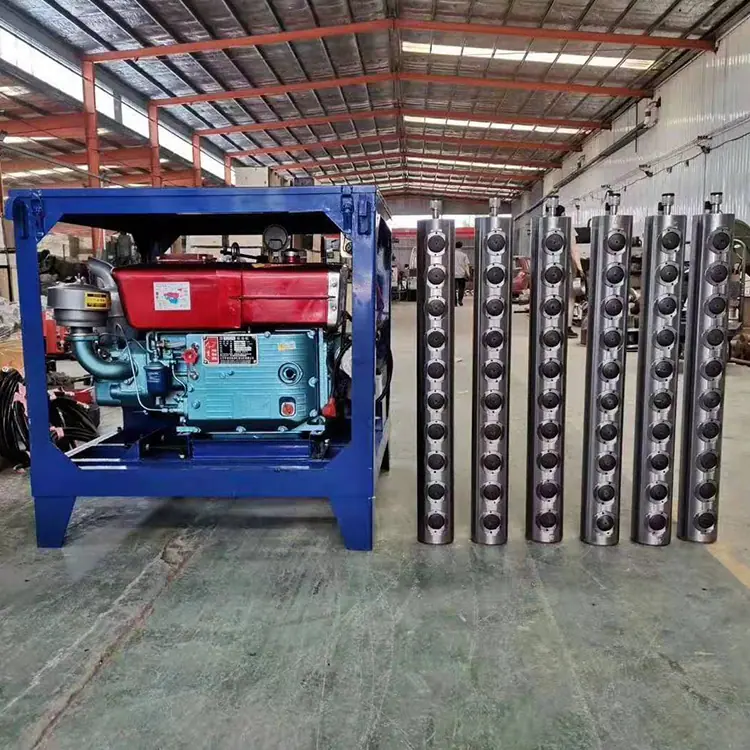

1 Fuente de Alimentación

80 mp pertenece a la serie de ultra alta presión, y el sellado entre los diversos componentes debe cumplir con altos estándares. Todo el proceso de trabajo de la barra divisoria depende de la estación de aceite de ultra alta presión. Los componentes centrales de la estación de aceite de ultra alta presión producida por nuestra empresa son todos dispositivos importados. Logrando verdaderamente cero fallas. Durante el diseño de la estación de aceite, desarrollamos independientemente un dispositivo inteligente. Cuando la presión alcanza los 100 mp, el motor dejará de girar, la bomba de aceite dejará de funcionar y toda la estación de aceite estará en un estado de mantenimiento de presión.

Hay varias ventajas en este dispositivo:

1 Puede prolongar la vida útil de la estación de aceite hidráulico

2 pueden estabilizar la presión

3. También ahorra una cantidad considerable de tiempo en el proceso de operación real.

2 Manguera de aceite de alta presión

Entre todos los equipos hidráulicos, la manguera hidráulica es la arteria vital para el funcionamiento de todo el sistema hidráulico. Es responsable de transmitir el aceite hidráulico y requiere una resistencia a la presión extremadamente alta. Si la calidad de la manguera hidráulica no cumple con los estándares, puede provocar accidentes de ruptura de manguera, causando potencialmente lesiones personales a los trabajadores y presentando ciertos peligros para la seguridad. Debemos rechazar las mangueras hidráulicas de baja calidad. Las mangueras de alta presión utilizadas por nuestra empresa tienen un alto valor de resistencia a la presión de 350 MPa, mientras que una barra divisoria solo requiere 100 MPa. La manguera está compuesta principalmente por una capa de caucho interior, una capa de caucho intermedia, 2, 4 o 6 capas de trenzado de alambre de acero y una capa de caucho exterior. La capa de caucho interior soporta la presión del medio transportado y protege el alambre de acero de la corrosión. La capa de caucho exterior protege el alambre de acero de daños. Las capas de alambre de acero con diámetros de 0,3-2,0 mm son el material esquelético y desempeñan un papel de refuerzo. Cada manguera de alta presión se somete a una prueba de ruptura antes de salir de fábrica. Solo después de pasar la inspección se pone en el mercado. Tiene un alto factor de seguridad y se puede usar con confianza.

3. Precauciones para barras de división hidráulica

1. Agregue aceite hidráulico antidesgaste a la estación de aceite hidráulico. Debe llenarse por completo. Hay un indicador debajo de la estación de aceite hidráulico; consulte el indicador.

2. Debe conectarse trifásico cuatro hilos 380v. El motor debe girar en dirección positiva, en el sentido de las agujas del reloj.

3. Conecte la manguera de aceite de alta presión a la varilla divisora

4. Perforadora, 90 agujeros, profundidad del agujero 1 metro. ¿Puede ser profundo o superficial?

5. La distancia de la barra es 50, y la distancia desde la superficie abierta es 50. Este es el estándar para la minería de granito. Depende de la calidad de la roca.

Máquina divisora La máquina divisora se utiliza principalmente para operaciones de minería de piedra de construcción; desintegración múltiple secundaria de grandes menas metálicas y menas no metálicas; operaciones de demolición parcial y completa de componentes de hormigón, pavimentos de cemento, cimientos de máquinas herramienta, puentes y componentes de casas; minería de piedra natural, División, rotura. En comparación con los métodos de operación tradicionales en los campos anteriores, tiene las características de estructura simple, operación conveniente, tamaño pequeño, peso ligero y gran fuerza de división. La fuerza de división de una sola máquina puede alcanzar1000T, sin vibración, sin impacto, sin ruido al trabajar, división rápida, alta eficiencia operativa, bajo costo, ahorro de energía, ahorro de recursos y una serie de ventajas. En comparación con productos extranjeros similares, tiene las ventajas de bajo precio, alta eficiencia y buen rendimiento, y es más adecuado para la solución secundaria de minerales grandes.
