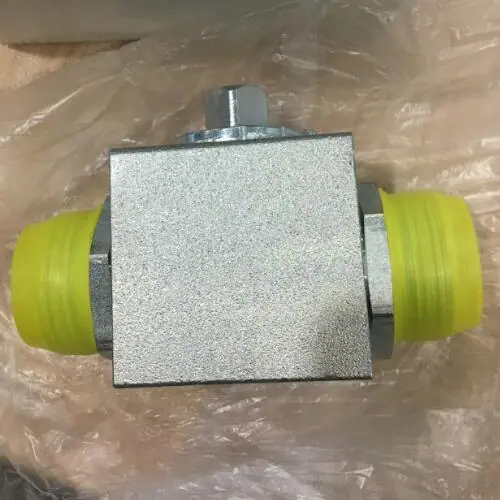

Datos Relacionados con Válvula de Bola Hydac Khm-35Lr-1112-01X-A

Datos Relacionados con Válvula de Bola HDK KHM-35LR-1112-01X-A

Descripción de características:
Las válvulas de bola se utilizan principalmente en tuberías para el cierre, la distribución y el cambio de la dirección del flujo del medio. Solo requieren una operación de rotación de 90 grados y un par de giro muy pequeño para cerrarse herméticamente. Las válvulas de bola son las más adecuadas para su uso como válvulas de encendido/apagado y de cierre, como las válvulas de bola de puerto en V. Además de considerar los parámetros de la tubería, también se debe prestar especial atención a las condiciones ambientales para el uso de válvulas eléctricas. Esto se debe a que el actuador eléctrico en una válvula eléctrica es un dispositivo electromecánico, y su estado de funcionamiento se ve muy afectado por su entorno operativo. En circunstancias normales, se debe prestar especial atención al usar válvulas de bola y válvulas de mariposa eléctricas en los siguientes entornos:
La forma estructural cumple con la válvula de bola de alta presión de tres piezas estándar Clase 2500 de ASME B16.34. El dispositivo de cierre es de tamaño de puerto SW 1/2“-SW 2” de ASME B16.11 (adecuado para tuberías NPS que cumplen con los estándares ASME). Diámetro interior 12-38 mm. Peso ver tabla. Posición de instalación sin restricciones direccionales. Temperatura ambiente (estándar) -10 °C a +80 °C. Presión nominal PN420/6000 psi. Medio de operación varios líquidos posibles (dependiente del sello). Temperatura del medio de operación (estándar) -10 °C a +80 °C. Dirección de flujo en ambas direcciones. Accesorios bajo pedido. Certificación de material 3.1 según DINEN10204. Certificado de inspección del fabricante M según DIN55350-18. Repuestos: Kit de sellos disponible bajo pedido.

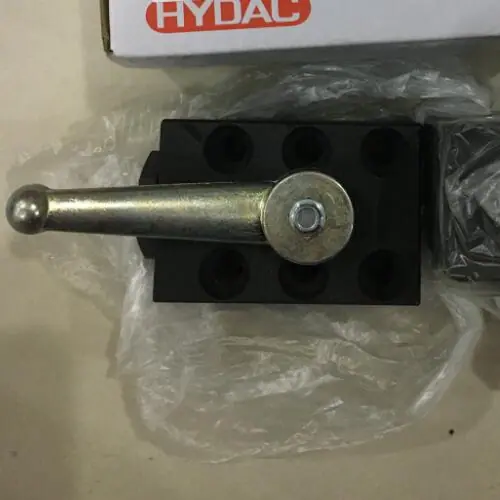

Observe la posición del interruptor revisando las ranuras indicadoras en el eje del mango.
La posición del interruptor está limitada por un pasador de tope y una almohadilla de tope. Se instala un anillo de soporte (DN04-50) en el sello del husillo de control, y se instala un anillo de soporte (DN32-50) en el sello del cuerpo del conector.
Libre de fugas, no requiere reajuste manual. El elemento de sellado utiliza el principio de sellado de bola flotante, con sellado de doble cara y paso de flujo completo para facilitar el flujo sin obstáculos del medio.
