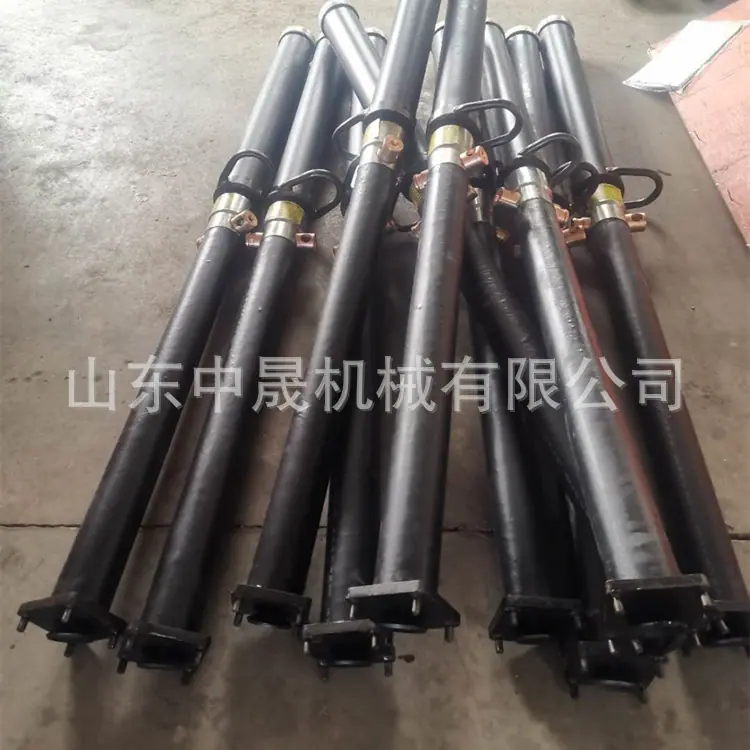

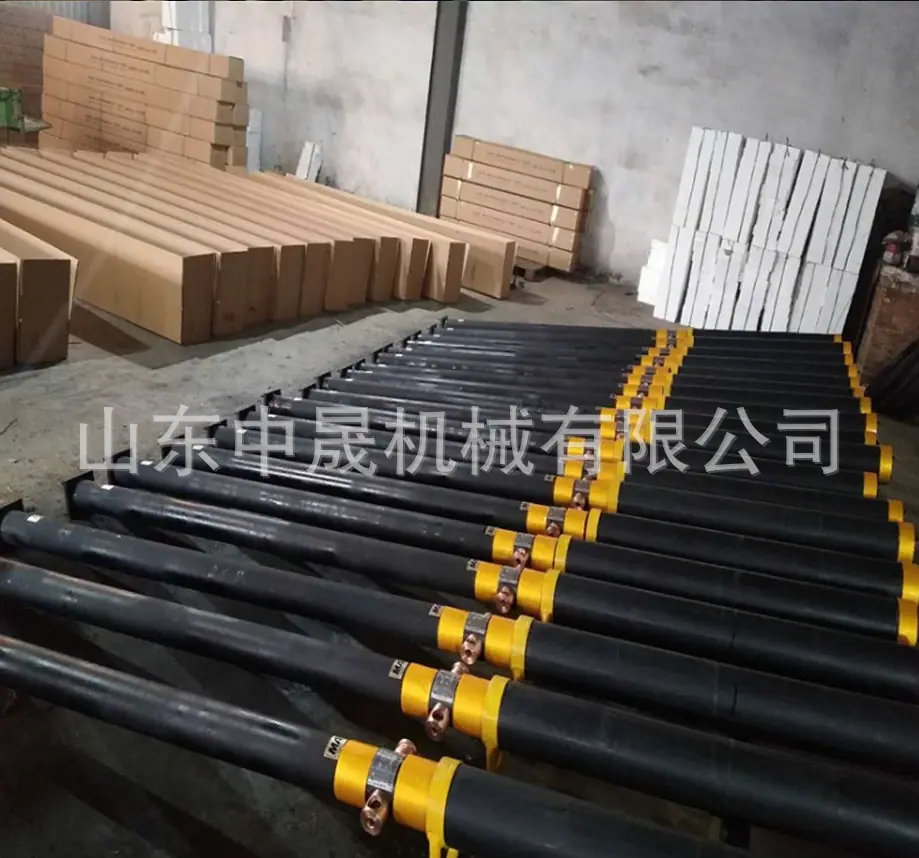

Puntal hidráulico de acero simple para soporte del puntal de PRFV tipo DWB para puntal hidráulico simple en la Mina de Carbón Zhongsheng
Variaciones
El puntal hidráulico simple es de resistencia constante y cuenta con suministro de fluido externo. Sirve como equipo de soporte para frentes de trabajo mecanizados en minería general y como soporte final para frentes de trabajo totalmente mecanizados. Es adecuado para el soporte de techos y el soporte final de techos en frentes de trabajo de recuperación de minas de carbón. Gracias a su gran capacidad de carga, su robusta capacidad de carga antiexcéntrica, su gran recorrido de trabajo y su amplio rango de aplicación, se puede utilizar en frentes de trabajo de vetas de carbón delgadas, de espesor medio y gruesos.
Estructura del producto puntal hidráulico simple
El soporte hidráulico simple se compone de 1, una tapa superior 2, un conjunto de tapa de sellado 3, un pistón 4, un cuerpo de válvula de manija 5, un cilindro 6, un resorte de retorno 7, una base S, una válvula de tres vías 8, 14, juntas tóricas 9, 13, 15, un anillo de retención 10, un pasador cilíndrico elástico 11, un anillo antipolvo 12, un anillo de sellado en forma de Y 16, cables de acero de conexión 17, 18, un anillo guía y otros componentes.
Características del producto de hélice hidráulica simple
1. Tiene una fuerte capacidad de carga antiexcéntrica y una mayor estabilidad.
El puntal hidráulico simple adopta el principio de la tecnología de suspensión de pistón, de modo que la fuerza de suspensión hidráulica actúa sobre la tapa superior directamente a través de la cavidad interna del pistón del puntal, de modo que la fuerza de suspensión hidráulica comparte aproximadamente cuatro quintas partes de la resistencia de trabajo del puntal, y la fuerza axial sobre el pistón es solo una quinta parte de la resistencia de trabajo, lo que mejora la estabilidad y seguridad del puntal, y también mejora en gran medida la altura de soporte y la capacidad de carga del puntal.
2. Alta confiabilidad
El soporte hidráulico único ya no tiene soldaduras de arco cuya calidad del proceso es difícil de asegurar, lo que también mejora la resistencia y fiabilidad de la columna, evita posibles accidentes como el colapso del techo causado por la rotura de la soldadura y garantiza la seguridad del personal.
