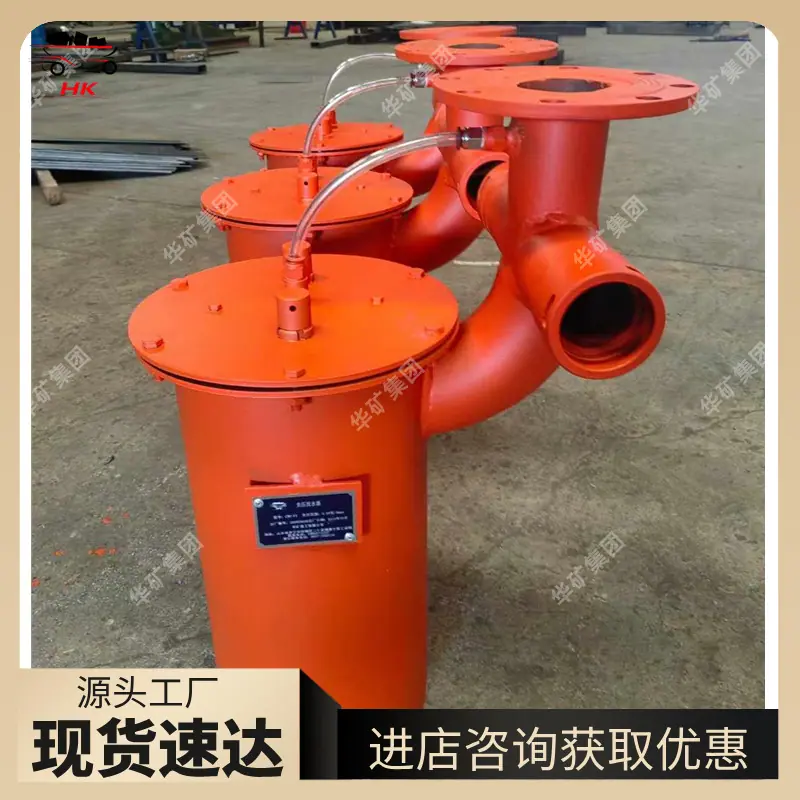

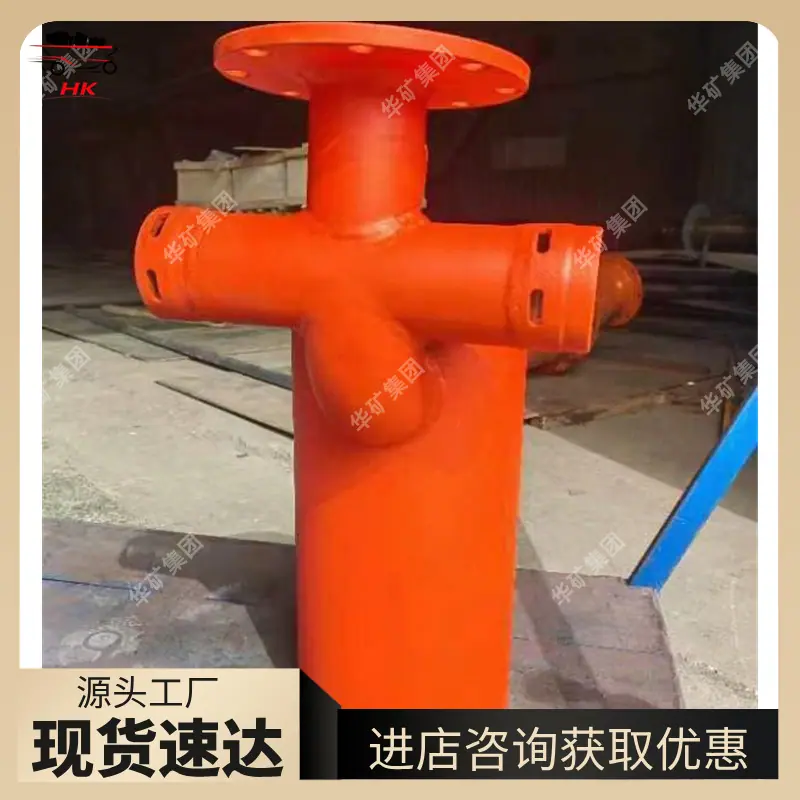

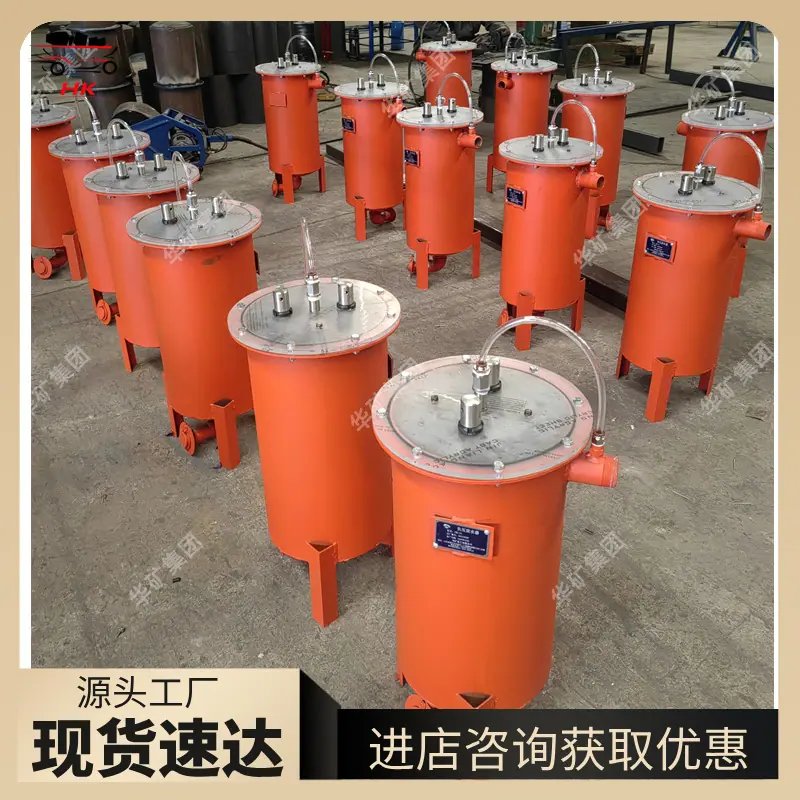

El purgador automático de presión negativa CWG-FY se compone principalmente de una válvula de venteo atmosférico, un tubo de equilibrio de presión negativa, una bandeja, varillas guía laterales, un imán, una varilla guía central, un cilindro exterior, una cubierta protectora de la válvula de drenaje, una válvula de drenaje, un asiento guía, un flotador, una válvula de entrada, etc.

Cómo utilizar el purgador de presión negativa:

1. El drenaje automático se instala en la parte baja de la tubería.

2. La tubería de entrada de agua del purgador automático de drenaje por presión negativa tipo CWG-FY está conectada directamente a la tubería de extracción y descarga (se suelda un nipple de 2' a la parte inferior de la tubería).

3. Para la ubicación de instalación del purgador automático de presión negativa tipo CWG-FY, suelde un niplé de tubería de 1/2' en la parte superior de la tubería (si es una tubería suspendida, se puede soldar en cualquier posición por encima de la línea central de la tubería), y suelde un niplé de tubería de 1.5' en la parte inferior.

4. En cada uno de los tramos cortos antes mencionados se instala una válvula para desconectar el drenaje de la tubería de bombeo cuando se repara el drenaje.

5. El tubo de conexión puede estar hecho de manguera reforzada con tela o de tubo de acero.

6. Si hay mucha suciedad en la tubería de bombeo y descarga, se debe instalar un sedimentador entre la tubería y el desagüe. El sedimentador debe ser preparado por el usuario. El sedimentador tiene una entrada de agua (1,5') y una salida de agua (3/4'). Es adecuado siempre que pueda asentar la suciedad en la tubería para que el desagüe funcione correctamente. No es necesario instalar un sedimentador en lugares donde la suciedad en la tubería sea menor.

7. La entrada de agua del desagüe debe estar más baja que el fondo de la tubería.

8. La línea central del drenaje debe ser lo más vertical posible, con una desviación vertical de ±10° respecto a la horizontal.

Parámetros del producto de drenaje de presión negativa:

Modelo CWG-FY

Rango de presión negativa aplicable: 0～-0,09 Mpa

Velocidad de descarga automática de agua: 7 l/min (descarga de agua intermitente)

Dimensiones (largo x ancho x alto): 415*330*440 mm

Peso: Aprox. 31 kg
