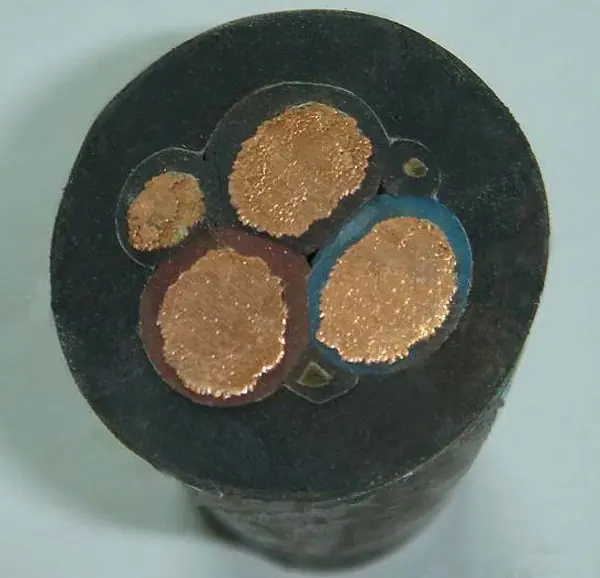

Cable Myp con Chaqueta de Goma Blindada al por Mayor Cable a Prueba de Explosiones Cable Myp con Chaqueta de Goma Blindada Cable Flexible

MYP Cable para Mina Especificación Voltaje Nominal 0.66/1.14KV y Inferior Cable Flexible con Cubierta de Goma para Minas Móviles Este producto es adecuado para cable flexible con cubierta de goma y conductor de cobre utilizado para equipos móviles con un voltaje nominal de 0.66/1.14KV y inferior

Nombre del modelo propósito principal

(MY) Cable flexible con revestimiento de caucho para minería móvil UY-0.38/0.66 con voltaje nominal de 0.38/0.66KV para conexión eléctrica de diversos equipos de minería de carbón móviles subterráneos

(MYP) Cable flexible con revestimiento de caucho, blindado y móvil para minería UYP-0.38/0.66 con una tensión nominal de 0.38/0.66 KV. Conexión de energía para diversos equipos móviles de minería de carbón subterránea.

(MYP) Cable UYP-0.66/1.14 con funda blanda de caucho, blindado, para minería móvil, con una tensión nominal de 0.66/1.14KV, para la conexión de energía de diversos equipos móviles de minería de carbón subterránea.

Número de núcleos

Espesor nominal del aislamiento del núcleo de la línea eléctrica y del núcleo de la línea de tierra (mm) Valor mínimo Valor máximo Valor mínimo Valor máximo UC UCP

3×4 1×4 1,4 3,5 20,3 23,4 23,7 27,2 670 785

3×6 1×6 1,4 3,5 23 26,4 26,4 30,1 838 927

3×10 1×10 1,6 4 27,5 31,3 30,9 34,7 1292 1400

3×16 1×10 1,6 4 29,6 33,4 33 36,8 1465 1586

3×25 1×16 1,8 4,5 35,6 39,8 39 43,2 2159 2296

3×35 1×16 1,8 4,5 38,7 42,1 42,1 46,3 2596 2783

3×50 1×16 2 5 43,6 47,1 47,1 51,4 3385 3548

3×70 1×25 2 5 49,7 54,4 52,4 57,1 4292 4477

Número de núcleos × diámetro exterior del cable conductor Peso de referencia del cable (kg/km) Sección transversal nominal (mm2) Vaina del núcleo de potencia nominal UC-0,38/0,66

Espesor nominal del aislamiento del núcleo de la línea de alimentación y del núcleo de la línea de tierra (mm) Espesor (mm) Valor mínimo Valor máximo

3×10 1×10 1,8 4,5 32,4 36,2 1476

3×16 1×10 1,8 4,5 34,6 38,4 1737

3×25 1×16 2 5 41,4 45,3 2400

3×35 1×16 2 5 44,2 48,4 2857

×350 1×16 2,2 5,5 49,1 53,4 3549

3×70 1×25 2,2 5,5 55,5 60,2 4608

3×95 1×25 2,4 6 61,2 65,9 4608

1. La resistencia de aislamiento entre los núcleos del cable principal y entre el núcleo del cable principal y el cable de tierra no debe ser inferior a 100 MΩ·km cuando se convierte a +20 ℃.

2. La resistencia de transición de la capa de protección del núcleo del cable principal no es superior a 3 kΩ cuando se convierte a 20 ℃.
