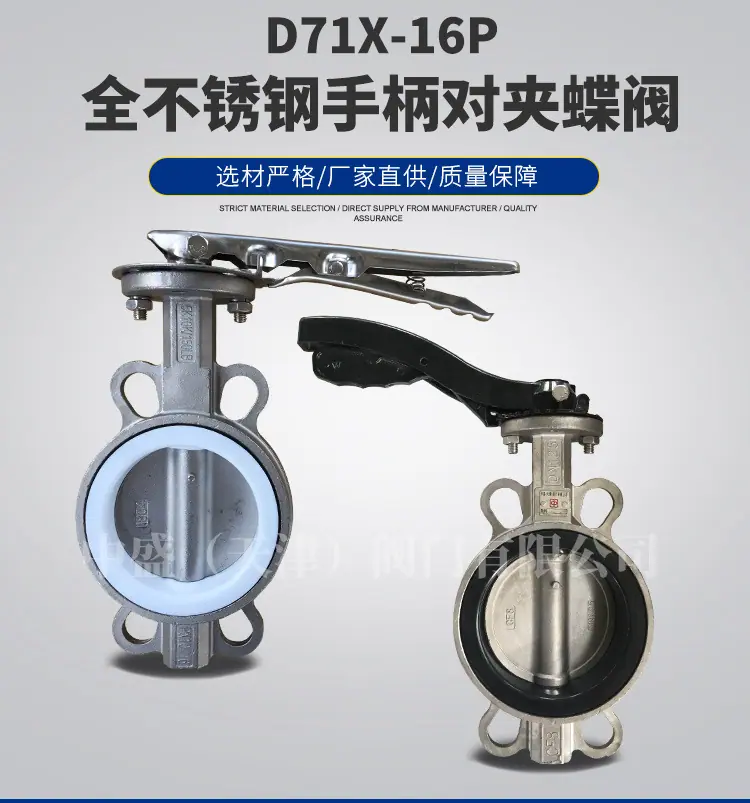

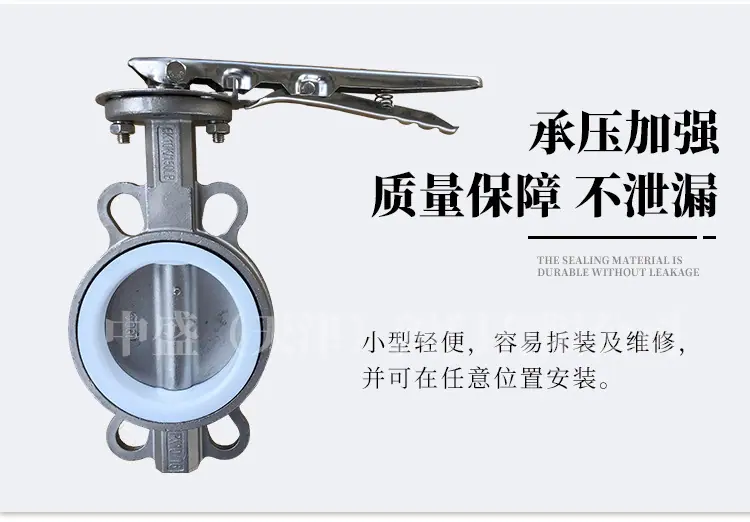

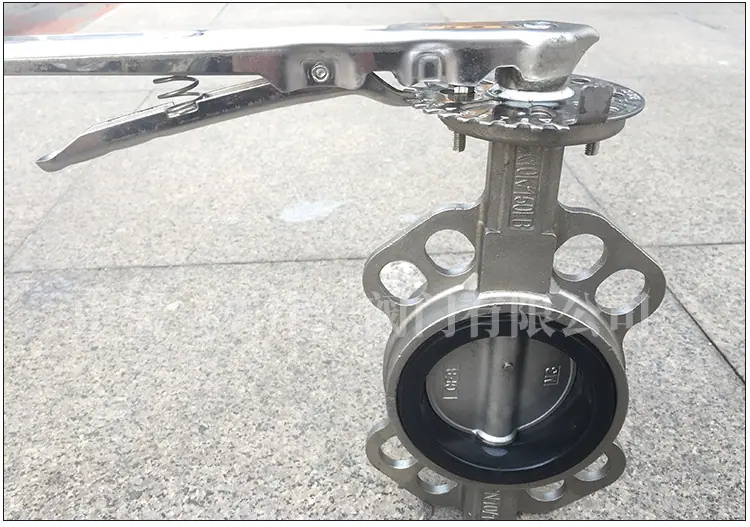

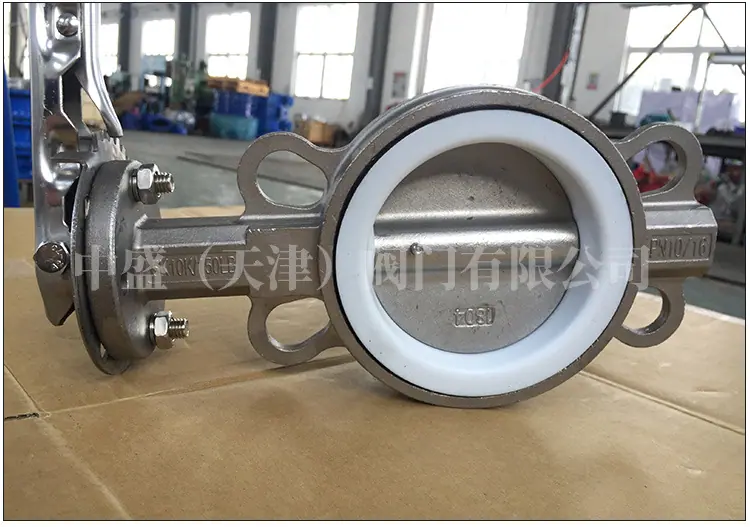

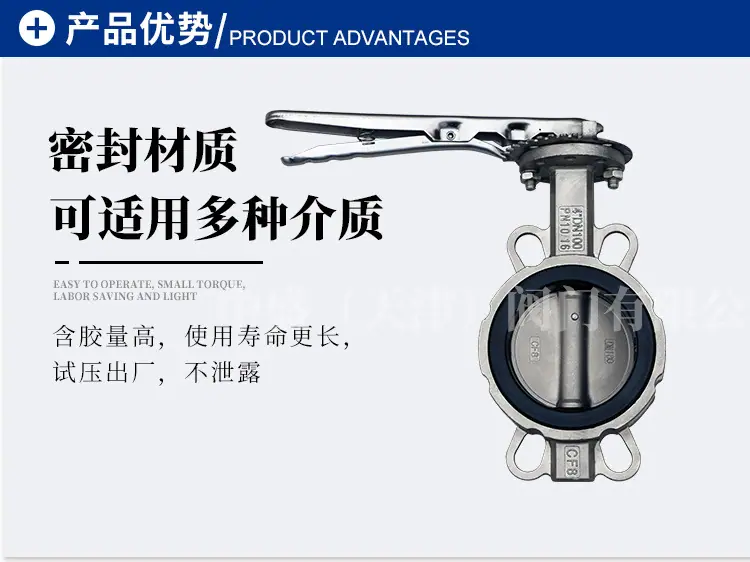

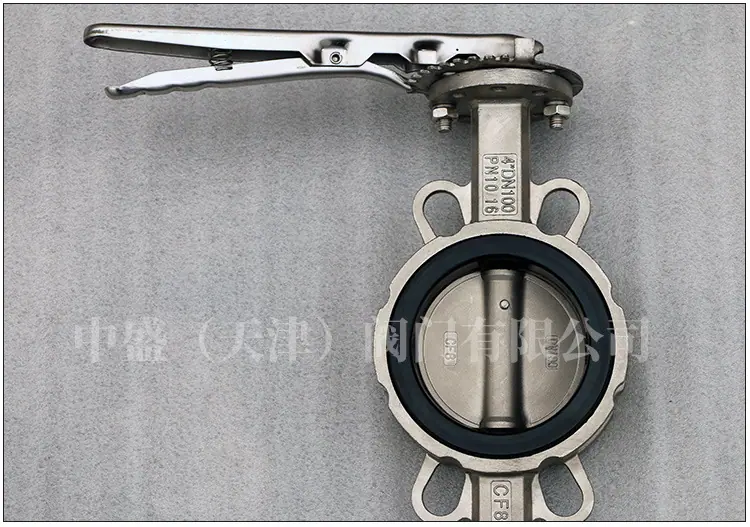

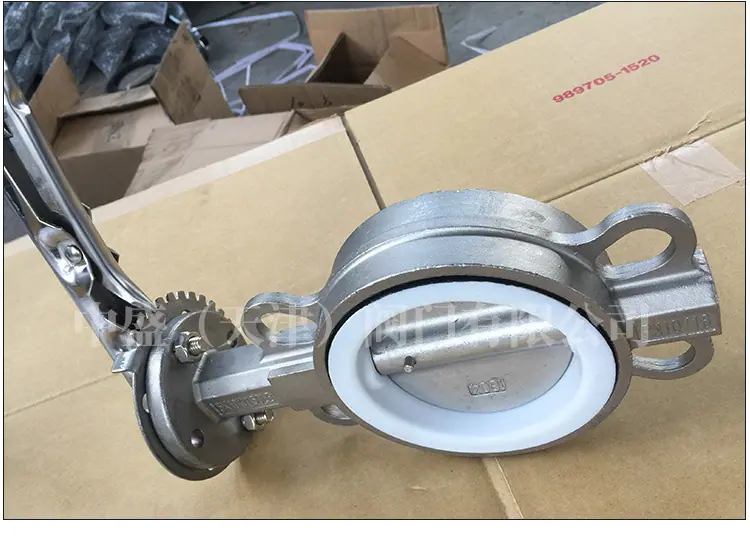

Válvula Mariposa Tipo Wafer D71X-16P con Manija de Acero Inoxidable 304 Válvula Mariposa Manual Sellada Pequeña Fabricante Personalización

Características estructurales
1. Las válvulas de mariposa tienen características como estructura simple, tamaño pequeño, peso ligero, bajo consumo de material, pequeñas dimensiones de instalación, apertura y cierre rápidos, rotación recíproca de 90° y bajo par de accionamiento. Se utilizan para cortar, conectar y regular el medio en tuberías y tienen buenas características de control de flujo y rendimiento de sellado.
2. Las válvulas de mariposa pueden transportar lodos y tienen menos acumulación de líquido en la apertura de la tubería. A baja presión, pueden lograr un buen sellado. Buen rendimiento de regulación.
3. El diseño aerodinámico de la placa de mariposa reduce la pérdida de resistencia del fluido, convirtiéndolo en un producto que ahorra energía.
4. El vástago de la válvula es una estructura de vástago pasante. Después del temple y revenido, tiene buenas propiedades mecánicas integrales y resistencia a la corrosión y a la abrasión. Cuando la válvula de mariposa se abre y se cierra, el vástago de la válvula solo gira pero no se mueve hacia arriba y hacia abajo. El empaque del vástago de la válvula no se daña fácilmente y el sellado es confiable. Está fijado con el pasador cónico de la placa de mariposa, y el extremo extendido está diseñado para evitar que el vástago de la válvula colapse si la conexión entre el vástago de la válvula y la placa de mariposa se rompe accidentalmente.
5. Los métodos de conexión incluyen conexión por brida, conexión tipo oblea, conexión por soldadura a tope y conexión tipo oblea con orejas.
Los tipos de accionamiento incluyen manual, de engranaje helicoidal, eléctricos, neumáticos, hidráulicos y electrohidráulicos, que pueden lograr control remoto y operación automatizada.
Por método de conexión:
1、Válvula de mariposa tipo abrazadera
El disco de mariposa de la válvula de mariposa tipo orejeta se instala en la dirección del diámetro de la tubería. La válvula está en estado completamente abierta.
La válvula de mariposa tipo clamp tiene una estructura simple, volumen pequeño y peso ligero. Las válvulas de mariposa tienen dos tipos de sellado: sellado elástico y sellado metálico. Para las válvulas de sellado elástico, el anillo de sellado puede estar incrustado en el cuerpo de la válvula o fijado a la periferia del disco de mariposa.
2、Válvula de Mariposa con Bridas
La válvula de mariposa con brida tiene una estructura de placa vertical, y el vástago de la válvula es el anillo de sellado de una válvula de sellado duro metálica integral.
Es una estructura compuesta de placa de grafito flexible y placa de acero inoxidable, instalada en el cuerpo de la válvula, y la superficie de sellado del disco de mariposa está recubierta de acero inoxidable. El anillo de sellado de la válvula de sellado blando está hecho de caucho de nitrilo y se instala en el disco de mariposa.
3、Válvula de mariposa tipo orejeta
4、Válvula de mariposa soldada
La válvula de mariposa soldada es un tipo de válvula de mariposa de cierre no hermético, ampliamente aplicable a tuberías en procesos de producción como materiales de construcción, metalurgia, minería y generación de energía, donde la temperatura del medio es ≤300℃ y la presión nominal es 0.1Mpa. Se utiliza para conectar, abrir, cerrar o regular el caudal del medio.
ventaja
1. Es fácil y rápido de abrir y cerrar, ahorra esfuerzo, tiene pequeña resistencia al fluido y se puede operar frecuentemente.
2. Estructura simple, dimensiones externas pequeñas, longitud estructural corta, volumen pequeño, peso ligero, adecuado para válvulas de gran diámetro.
3. Puede transportar lodo, con menor acumulación de líquido en la abertura de la tubería.
4. Se puede lograr un buen sellado bajo baja presión.
5. Buen rendimiento de ajuste.
6. Cuando está completamente abierto, el área de flujo efectiva del paso del asiento de la válvula es grande y la resistencia al flujo es pequeña.
7. El par de apertura y cierre es relativamente pequeño. Debido a que las placas de mariposa a ambos lados del eje giratorio están sometidas a fuerzas aproximadamente iguales del medio, los pares generados son en direcciones opuestas. Por lo tanto, la apertura y el cierre son relativamente sin esfuerzo.
8. El material de la superficie de sellado generalmente está hecho de caucho o plástico, por lo que el rendimiento de sellado a baja presión es bueno.
9. Fácil de instalar.
10. Operación flexible y que ahorra mano de obra, se pueden seleccionar métodos manuales, eléctricos, neumáticos o hidráulicos.
Válvula de mariposa portipo de estructuraSe pueden dividir en tipo de plato excéntrico, tipo de plato vertical, tipo de plato inclinado y tipo de palanca. Según la forma de sellado, hay dos tipos: tipo de sello blando y tipo de sello duro. El tipo de sello blando generalmente usa un anillo de goma para sellar, mientras que el tipo de sello duro usualmente usa un anillo metálico para sellar.
de acuerdo aTipo de conexiónSe puede dividir en conexión con brida y conexión tipo oblea; según el método de transmisión, se puede dividir en tipos manual, accionado por engranajes, neumático, hidráulico y eléctrico.
