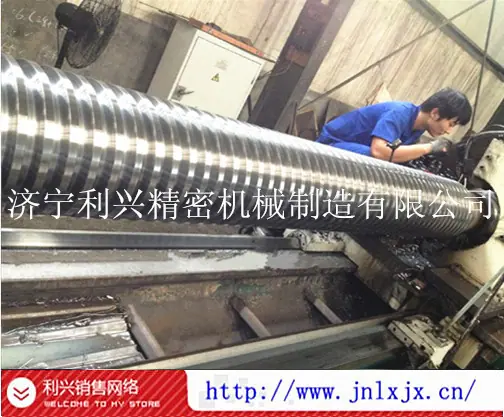

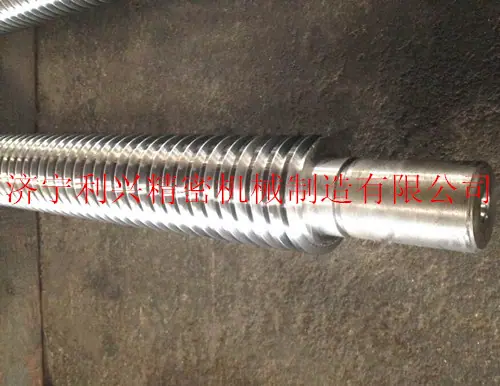

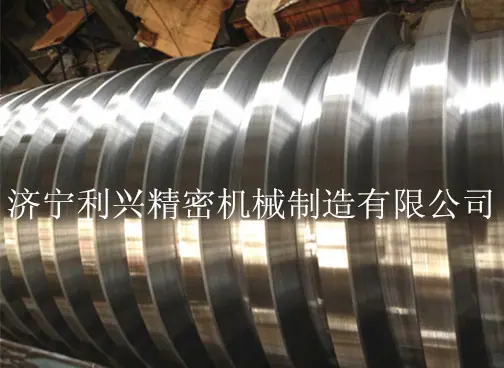

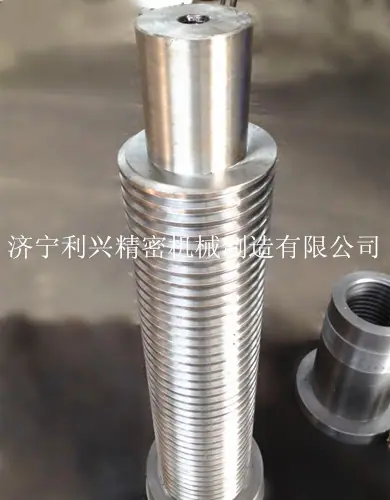

Tornillo/tornillo/tornillo de Shandong/tornillo de ángulo de 30 grados/tornillo de ángulo de 45 grados/tornillo de ángulo de 55 grados/tornillo de 60 grados

Especificaciones de rosca de husillo de avance métrico,

Tamaño de Rosca   Diámetro del Taladro    Clase de Ajuste: Medio (Nota 1) Clase 2 (Nota 2)   Diámetro Menor del Agujero Roscado 崁合度区分：中(注1)2级(注2) Diámetro Menor de la Rosca Hembra

El paso de las roscas estándar métricas es el siguiente: M1.6*0.35 M2*0.4 M2.5*0.45 M3*0.5 M4*0.4 M5*0.8 M6*1.0 M8*1.25 M10*1.5 M12*1.75 M14*2.0 M16*2.0 M18*2.5 M20*2.5 M22*2.5 M24*3.0 M27*3.0 M30*3.5 M33*3.5 M36*4.0

Introducción a las Roscas de Tornillo de Avance

El método de tornear una rosca en la superficie de una pieza de trabajo se llama torneado de roscas. Las roscas se clasifican por su perfil de rosca en roscas triangulares, roscas trapezoidales, roscas cuadradas, etc. (Figura 1). Entre estas, la rosca triangular métrica estándar es la más utilizada. Tipos de Roscas 1. Perfil Básico de la Rosca Triangular Estándar El perfil básico de una rosca triangular estándar,

Los nombres de las dimensiones básicas de la rosca del tornillo son los siguientes:

Perfil Básico de la Rosca de Tornillo Métrico Estándar  D—Diámetro Mayor de la Rosca Interna (Diámetro Nominal); d—Diámetro Mayor de la Rosca Externa (Diámetro Nominal); D2 —Diámetro de Flanco de la Rosca Interna; d2—Diámetro de Flanco de la Rosca Externa; D1 —Diámetro Menor de la Rosca Interna;d1—Diámetro Menor de la Rosca Externa; P—Paso;  H—Altura del Triángulo Fundamental.

Hay tres elementos básicos que determinan el paso de un husillo de bolas:

Ángulo de flanco α El ángulo entre los dos lados del filete de la rosca interna en la sección axial de la rosca. Para roscas métricas, α=60°, y para roscas imperiales, α=55°. Paso P Es la distancia entre puntos correspondientes en filetes adyacentes medida a lo largo del eje. Diámetro de paso D2(d2) Es el diámetro de un cilindro hipotético con una altura igual a la altura teórica H de una rosca estándar. En el diámetro de paso, el espesor del diente de la rosca es igual al ancho de la ranura de la rosca. Solo cuando los diámetros de paso de la rosca externa e interna son consistentes pueden engranar bien.

Requisitos de precisión para roscas de tornillo en Shandong

Tornillo de avanceLa calidad de una pieza de trabajo con roscas cortadas depende deTornillo de avance's precisión,Tornillo de avanceLa calidad del engranaje de la tuerca dividida y la estabilidad de la tuerca dividida.
Debido a todo elTornillo de avanceTodos están expuestos, las condiciones a prueba de polvo son deficientes y es propenso a ocurrir desgaste abrasivo, lo que lleva aTornillo de avanceOcurre el fenómeno de diferentes pasos de rosca en cada sección. Al mismo tiempo, la bancada del carro se hunde, provocando que el husillo de avance se doble,Tornillo de avanceLa rotación genera vibración.

El método general para reparar un par tornillo-tuerca es repararTornillo de avance、Instalar tuerca.Tornillo de avanceEl proceso de reparación es el siguiente:

1. enderezarTornillo de avancecorrección de pruebasTornillo de avanceCuando ocurre una deformación por flexión, la tensión interna debe eliminarse tanto como sea posible; los métodos de uso común son el enderezado a presión y el martillado, pero son propensos a la deformación nuevamente durante el roscado y el uso en la reparación de vehículos. Por lo tanto, si es posible, se puede agregar un proceso de envejecimiento a baja temperatura.

2. RefinamientoTornillo de avanceDiámetro Exterior Se debe asegurar la consistencia del diámetro exterior del tornillo a lo largo de toda su longitud, ya que el diámetro exterior del tornillo se utiliza como referencia para la reparación de roscas y la calibración general del ensamblaje.

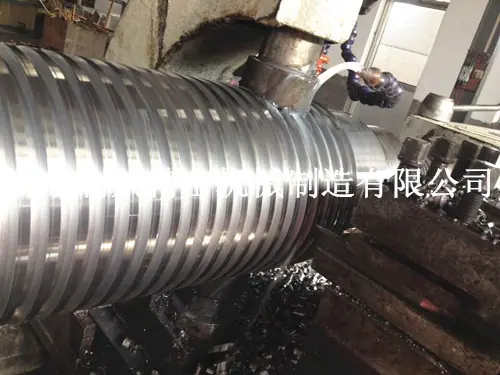

3. Acabado del torneado de roscas Antes de la reparación, se deben verificar el error de paso y el error acumulativo de paso de rosca del husillo de avance. Basándose en la mayor tolerancia de reparación, determine si el husillo de avance se puede reparar, para evitar el debilitamiento excesivo del espesor del flanco del diente de la rosca y afectar la resistencia del husillo de avance al realizar el acabado del torneado hasta el final del husillo de avance.



Etiqueta del Producto: Varilla Roscada Trapezoidal Tornillo de Avance Trapezoidal Varilla Roscada Trapezoidal de Shandong Tornillo de Avance Trapezoidal de Precisión de Shandong Tornillo de Avance Grande Tornillo de Avance de Gran Precisión Tornillo de Avance Grande de Shandong Eje Estriado Eje Estriado Grande Eje Estriado de Shandong Eje Lineal etc.
