Muro cortina ventosa eléctrica de vidrio ventosa de vidrio de seis garras grúa de ventosa de vidrio giratoria 90 grados

Ventosa eléctrica para vidrio

El soporte con ventosa es retráctil en ambos extremos y es adecuado para ocasiones con grandes cambios de tamaño.

Bombas y válvulas de vacío sin aceite importadas

, , rápido y ahorra mano de obra

El acumulador y la detección de presión garantizan

La posición de la ventosa es ajustable y se puede cerrar manualmente.

Áreas de aplicación: manipulación de placas de acero, manipulación de placas de aluminio, manipulación de placas de plástico, manipulación de vidrio, manipulación de piedras, manipulación de materiales de construcción, etc.

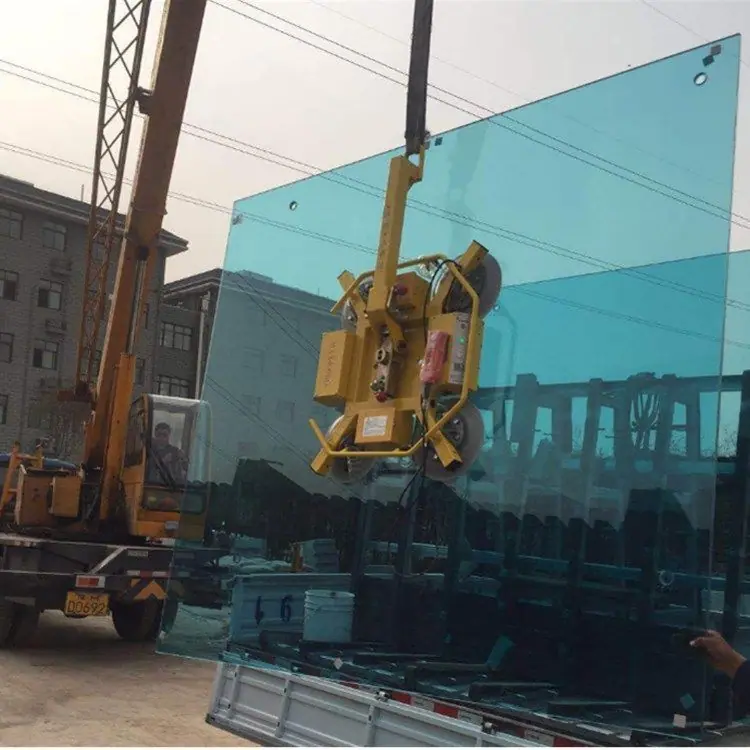

La ventosa eléctrica de vidrio requiere equipo de elevación durante su uso. Se puede utilizar con una conexión de gancho simple sin una fuente de alimentación externa. Cuando la carga está en un estado vertical u horizontal de 90 grados, la función de bloqueo angular automático es estándar. La succión y liberación controladas por botón es confiable, sistema de vacío de almacenamiento de energía y mantenimiento de presión, mayor estabilidad, rotación continua de 360 grados; función de rotación manual, posición ajustable de la ventosa; varilla de extensión desmontable, mejor adaptada a varios tamaños y formas de carga, aplicaciones y producción y procesamiento de vidrio, muros cortina de vidrio, etc.

1, puesta en marcha de grúa de succión de vidrio elevador de vacío

Encienda el interruptor de alimentación en la caja de control e inicie la bomba de vacío. Primero evacue el aire del acumulador para asegurar suficiente vacío. Cuando la presión sea inferior al 50%, la luz de alarma audible y visual alertará hasta que se alcance la presión de vacío requerida. Cuando la presión alcance la presión establecida, la bomba de vacío se detendrá automáticamente para ahorrar energía. La grúa de vacío está ahora lista.

2, Posicionamiento de grúa de succión de vidrio

Controle el movimiento del equipo de elevación de modo que la ventosa de la grúa de succión esté cerca de la superficie del vidrio. En este momento, la ventosa de la grúa de succión y la superficie del vidrio estarán completamente fijadas y selladas.

3, adsorción de vidrio

Presione la válvula deslizante manual en la manija de operación y la ventosa se conectará al sistema de vacío. La grúa de succión absorberá automáticamente el vidrio. El manómetro de vacío mostrará la presión de vacío en este momento. Cuando el manómetro muestre un vacío del 55% -0.55 kg/f, significa que el vidrio se puede transportar. Este proceso dura aproximadamente 2-3 segundos.

4, Tapa de cristal:

Tire del pasador del eje de bloqueo y empuje con fuerza el marco de la ventosa para hacer que la pieza de trabajo se incline hacia arriba. Cuando alcanza aproximadamente 90 grados, el pasador del eje bloquea automáticamente el marco de la ventosa. En este momento, la pieza de trabajo gira verticalmente a 90 grados.

5, Elevación/descarga y manipulación de vidrio:

Controlar el polipasto eléctrico para transportar la placa a la posición de descarga;

6, Liberación de Vidrio:

Tire de la válvula deslizante manual de la manija de operación para que cada ventosa se comunique con la atmósfera. Entonces, la presión de vacío entre la ventosa y la superficie del vidrio desaparece, y el vidrio y la ventosa se separan.

7, repita la operación:

Controlar el equipo de elevación para moverlo a la siguiente placa a transportar, y repetir el paso 2.

Modelo portante

XR-G400 400kg

XR-G600 600kg

XR-G800 800kg

XR-G1000 1000kg
