Ventosa Eléctrica de Vidrio de Cuatro Placas y Ocho Placas, Máquina de Succión con Placa de Vacío, Ventosa Eléctrica de Vidrio, Máquina de Succión Potente

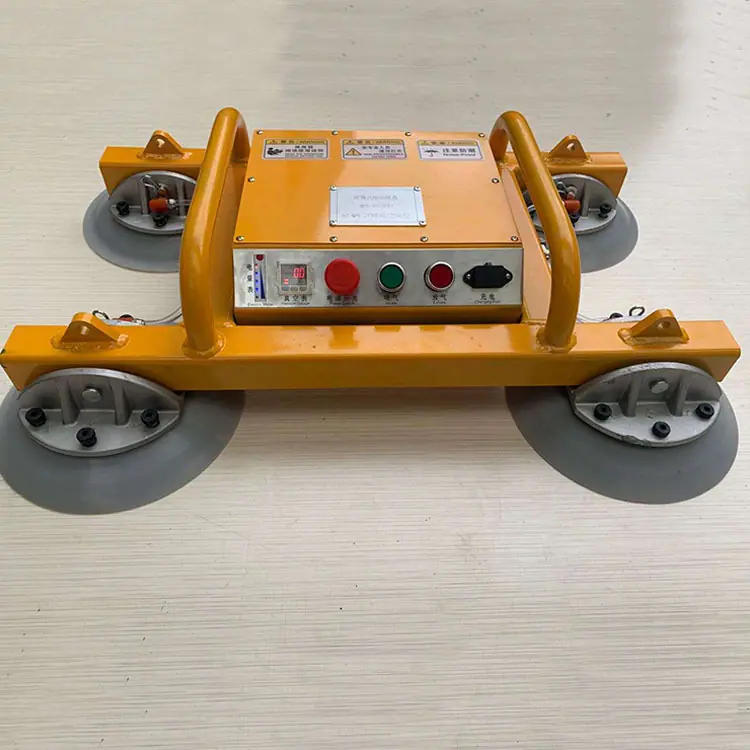

Ventosa eléctrica para vidrio

El soporte con ventosa es retráctil en ambos extremos y es adecuado para ocasiones con grandes cambios de tamaño.

Bombas y válvulas de vacío sin aceite importadas

 、 , rápido y ahorrador de mano de obra

El acumulador y la detección de presión garantizan

La posición de la ventosa es ajustable y se puede cerrar manualmente.

Áreas de aplicación: manipulación de placas de acero, manipulación de placas de aluminio, manipulación de placas de plástico, manipulación de vidrio, manipulación de piedras, manipulación de materiales de construcción, etc.

La ventosa eléctrica para vidrio requiere un equipo de elevación durante su uso. Se puede usar con un simple gancho sin necesidad de alimentación externa. Cuando la carga esEstado vertical u horizontal de 90 grados, función de ángulo de bloqueo automático estándar. El control mediante botón de succión y liberación es fiable, sistema de vacío de almacenamiento de energía y mantenimiento de presión, mayor estabilidad, rotación continua de 360 grados; función de rotación manual, posición ajustable de la ventosa; características de carga y descarga de la barra de extensión, mejor adaptación al tamaño y forma de diversas cargas, aplicación en la producción y procesamiento de vidrio, muros cortina de vidrio, etc.

1. Puesta en marcha del sistema de elevación por vacío de la grúa de succión de vidrio

Encienda el interruptor de encendido en la caja de control, inicie la bomba de vacío y primero evacue el aire en el acumulador para asegurar un vacío suficiente. Al alcanzar el 50%, la alarma sonora y visual sonará hasta alcanzar la presión de vacío requerida. Cuando la presión alcance la presión establecida, la bomba de vacío se detendrá automáticamente para ahorrar energía. La grúa de vacío ya está lista.

2. Posicionamiento de la grúa de succión de vidrio

Controle el movimiento del equipo de elevación de modo que la ventosa de la grúa de succión esté cerca de la superficie del vidrio. En este momento, la ventosa de la grúa de succión y la superficie del vidrio estarán completamente fijadas y selladas.

3. Adsorción de vidrio

Empuje la válvula deslizante manual en la manija de operación, y la ventosa se conectará al sistema de vacío. La grúa de succión absorberá automáticamente el vidrio. El manómetro de vacío mostrará la presión de vacío en este momento. Cuando el manómetro muestre Cuando el grado de vacío es 55% - 0.55 kg/f, significa que el material puede ser transportado. Este proceso toma aproximadamente 2-3 segundos.

4. Voltear el cristal:

Extraiga el pasador de bloqueo y presione con fuerza el marco de la ventosa para que la pieza de trabajo se voltee hacia arriba hasta aproximadamente En la posición de 90 grados, el pasador del eje bloquea automáticamente el marco de la ventosa y, en este momento, la pieza de trabajo gira 90 grados verticalmente.

5. Elevación/descarga y manipulación de vidrio:

Controlar el polipasto eléctrico para transportar la placa a la posición de descarga;

6. Liberación del vidrio:

Tire de la válvula deslizante manual de la manija de operación para que cada ventosa se comunique con la atmósfera. Entonces, la presión de vacío entre la ventosa y la superficie del vidrio desaparece, y el vidrio y la ventosa se separan.

7. Repita la operación:

Controlar el equipo de elevación para pasar a la siguiente placa a transportar y repetir los pasos. 2 es suficiente.

modelo       soporte de carga

XR-G400    400kg

XR-G600    600kg

XR-G800    800kg

XR-G1000  1000kg
