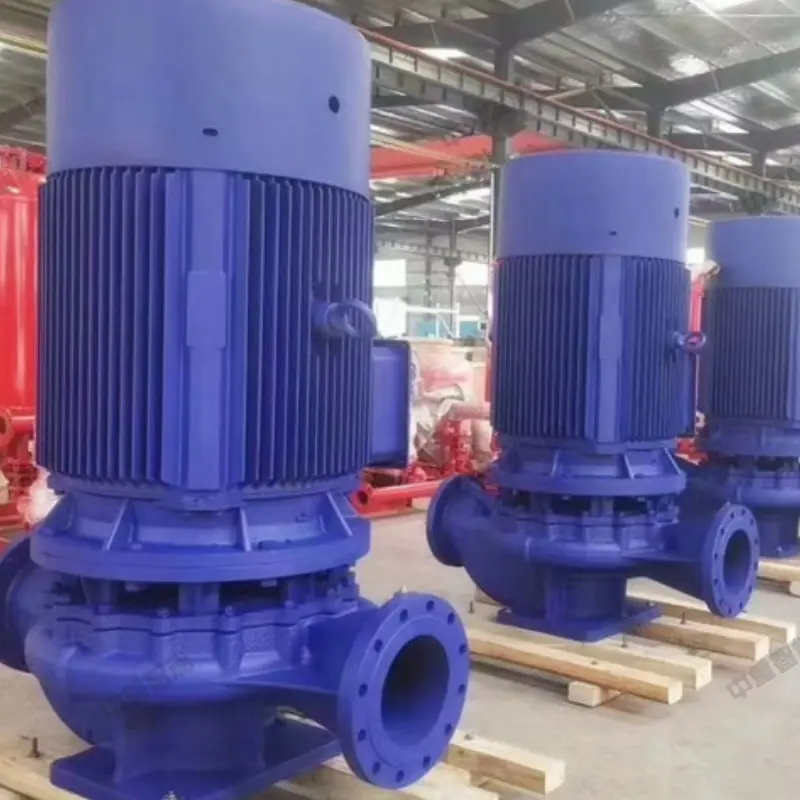

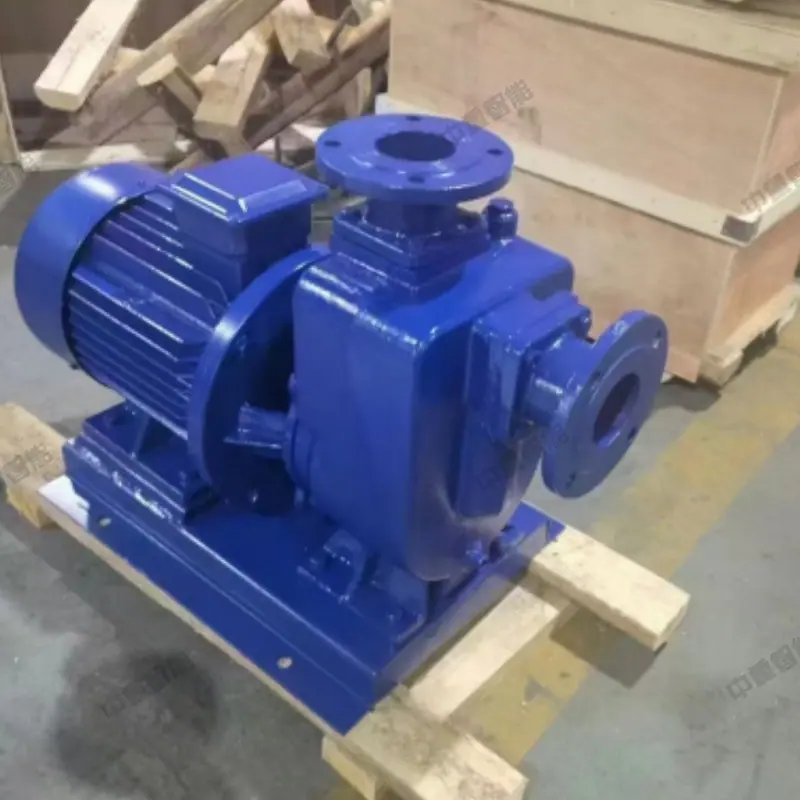

Bomba Centrífuga para Tubería Horizontal de Minería Medio Pesado Bomba Vertical Booster para Tubería Fácil de Operar Centrífuga para Tubería Horizontal

Bomba centrífuga multietapa resistente al desgasteDescripción general:

La bomba centrífuga multietapa resistente al desgaste se utiliza para transportar agua mineral neutra (tamaño de partícula inferior a 0.5 mm) con un contenido de partículas sólidas no superior al 1.5% y otras aguas residuales similares. La temperatura del medio transportado no supera los 80℃. Es adecuada para acerías, drenaje de minas, transporte de aguas residuales y otros lugares.

El rotor de la bomba centrífuga multietapa resistente al desgaste se compone principalmente del eje y el impulsor, el manguito, el disco equilibrador y otras piezas instaladas en el eje. El número de impulsores depende del número de etapas de la bomba. Las piezas del eje se sujetan con chavetas planas y tuercas de eje para integrarlas con el eje. Todo el rotor está soportado por cojinetes de rodadura o cojinetes de deslizamiento en ambos extremos. Los cojinetes se determinan según los diferentes modelos y no soportan la fuerza axial. La fuerza axial es equilibrada por el disco equilibrador. La bomba permite que el rotor se desplace axialmente dentro de la carcasa de la bomba durante el funcionamiento, y no se pueden utilizar cojinetes de bolas radiales. Los cojinetes de rodadura se lubrican con grasa, los cojinetes de deslizamiento se lubrican con aceite delgado y se utilizan anillos de aceite para autolubricación y refrigeración por agua circulante. Las superficies de sellado entre la sección de entrada de agua, la sección intermedia y la sección de salida de agua de la bomba se sellan con grasa de disulfuro de molibdeno. La parte del rotor y la parte fija se sellan con anillos de sellado, manguitos de álabes guía, etc. Cuando el grado de desgaste de los anillos de sellado y los manguitos de álabes guía ha afectado el rendimiento de trabajo de la bomba, deben reemplazarse.

Hay dos tipos de sellos de eje: sellos mecánicos y sellos de empaque. Cuando la bomba utiliza sellos de empaque, los anillos de empaque deben colocarse correctamente y la estanqueidad del empaque debe ser adecuada para que el líquido pueda filtrarse gota a gota. Los diversos elementos de sellado de la bomba se instalan en la cámara de sellado, y se debe pasar una cierta presión de agua a la cámara para que actúe como sello de agua, refrigeración por agua o lubricación por agua. Se instala un manguito reemplazable en el sello del eje para proteger el eje de la bomba.

Vista desde la dirección original del motor, la bomba gira en el sentido de las agujas del reloj.

Condiciones de uso de la bomba centrífuga multietapa resistente al desgaste:

En condiciones de agua limpia (que contenga partículas sólidas menores al 0.1%), puede funcionar durante 5000 horas sin revisión, y la eficiencia no disminuirá en más del 6%.

Bajo la condición de aguas residuales que contienen partículas sólidas por debajo del 0.1% al 1%, la eficiencia no disminuirá más del 5% después de funcionar durante 3000 horas sin reparaciones mayores.

Bajo la condición de aguas residuales que contienen 1~.5% de partículas sólidas, la eficiencia no disminuirá en más del 6% después de 2000 horas de operación sin revisión.

Parámetros del producto de la bomba centrífuga multietapa resistente al desgaste:

Caudal Q: 6.3~600m3/h

Elevación H: 17~850m

Potencia del motor: 280kw

Velocidad: 2950r/min

Calibre de importación: 150 mm

Diámetro de salida: 150mm.

Descripción del modelo de bomba centrífuga multietapa resistente al desgaste MD:

MD 85-45*3

MD es una bomba centrífuga multietapa para minería

85—El caudal de diseño de la bomba es de 85m3/h

45 es la altura de diseño de punto único de la bomba de 16 maa
