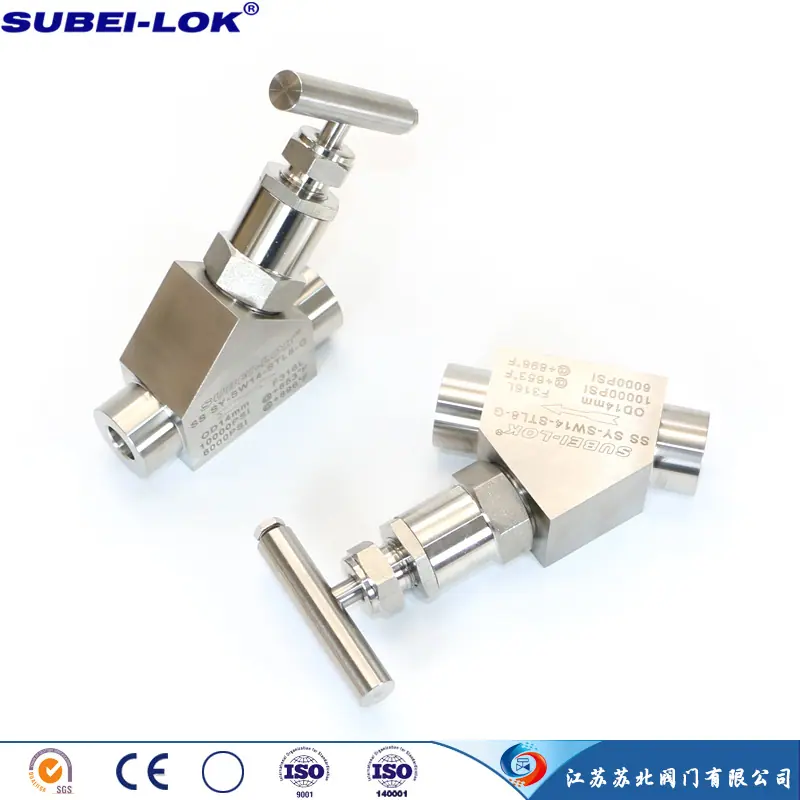

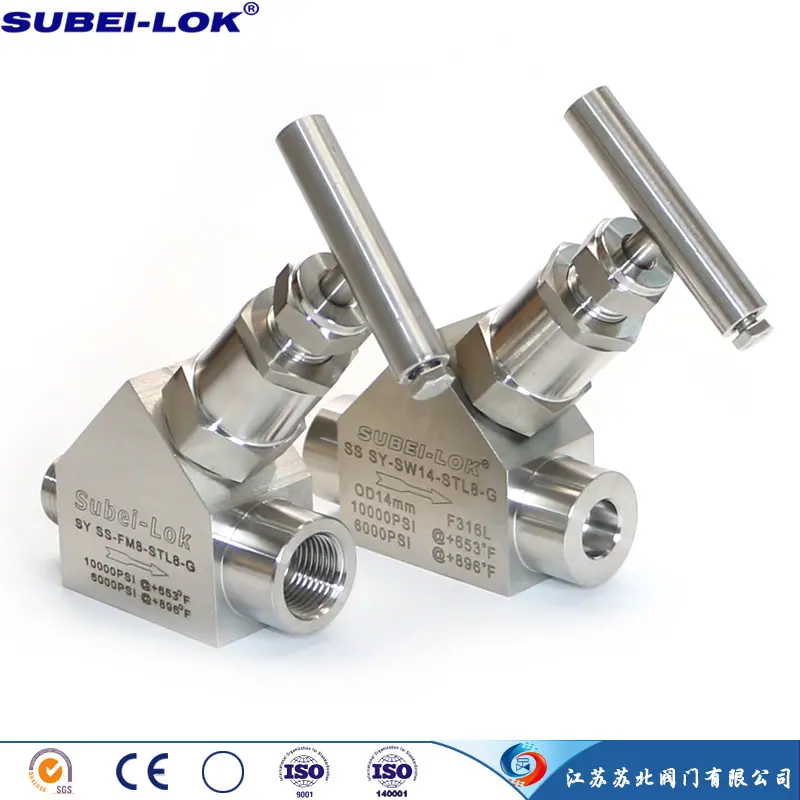

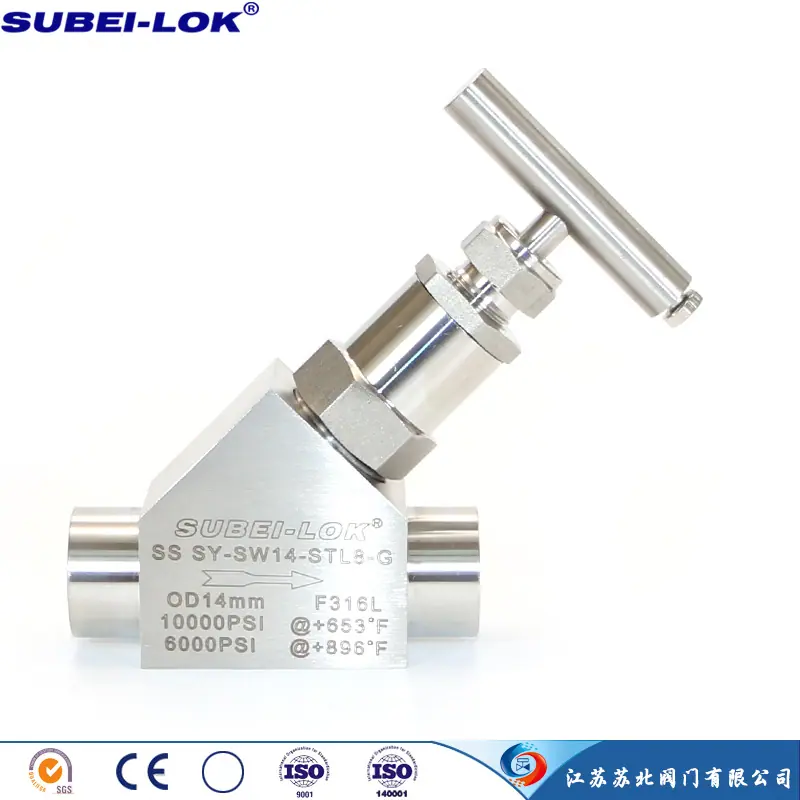

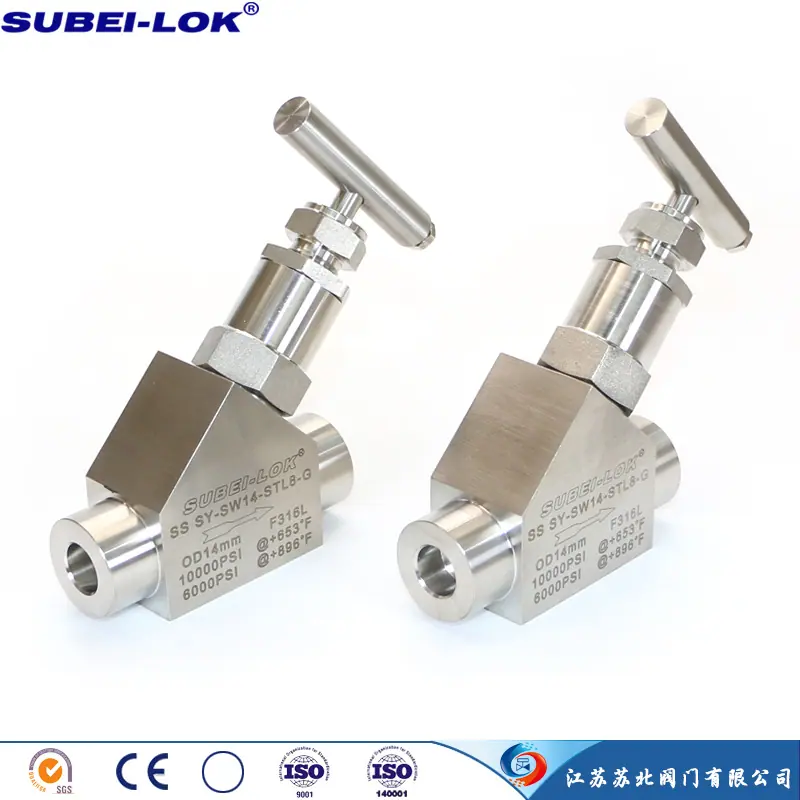

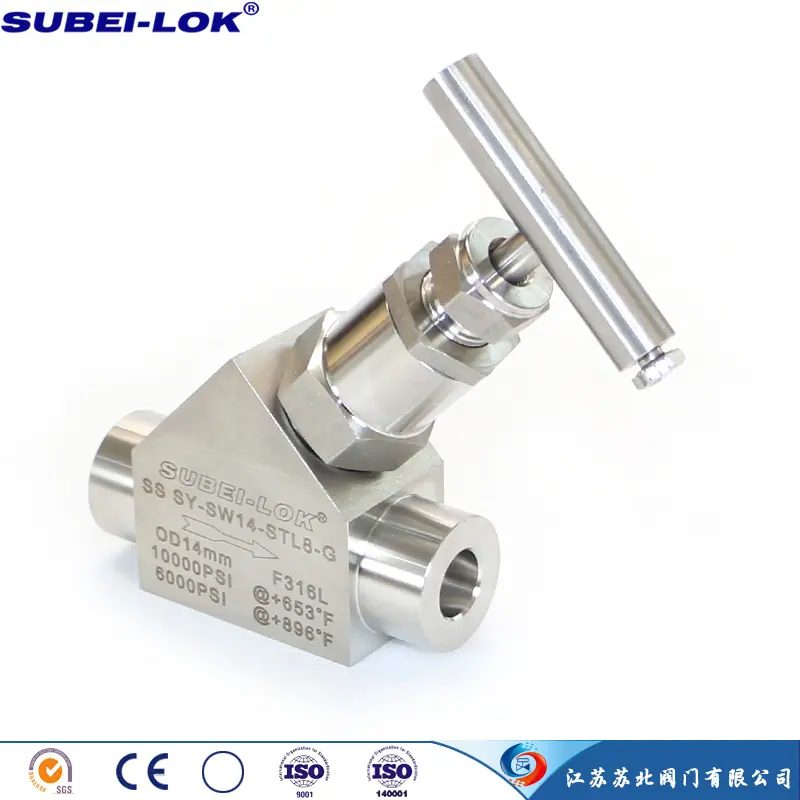

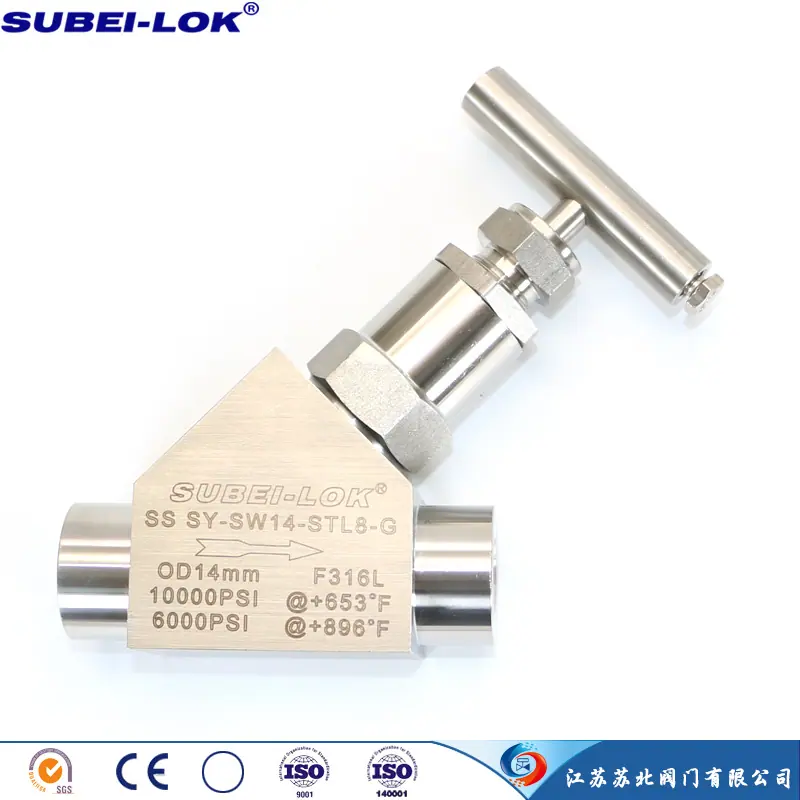

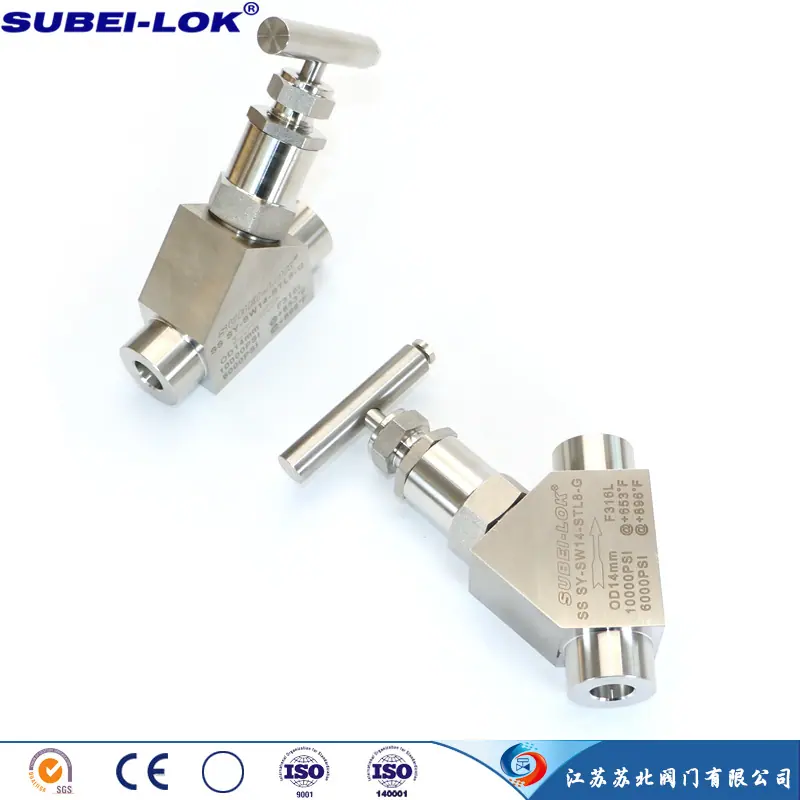

Válvula de instrumento para alta temperatura y alta presión tipo Y con conexión por soldadura, válvula de instrumento para vapor de alta temperatura y alta presión
Cantidad
| marca | SUBEI-LOK |
| modelo | SS SY-SW14-STL8-G |
| presión laboral | 6000PSI 10000PSI |
| Temperatura de funcionamiento | -20℉-896℉（-28℃-480℃） |
| Método de conexión de puerto | Soldadura de enchufe (SW), Soldadura a tope (BW), Roscado |
| Material del asiento | Bolas de Acero STL, Aleación STL para Recargue |
| Materiales | Acero Inoxidable 304, SS316, F91, Hastelloy, Aleación de Monel |
Ventajas: 1. El cuerpo en forma de Y tiene las características de aumentar la capacidad de flujo y reducir la resistencia;
2. Se adapta mejor a condiciones de trabajo difíciles y es resistente a la abrasión.
Presión de Trabajo: 6000psig-10000psig (690 bar);
Temperatura de funcionamiento:
La temperatura de empaquetadura de PTFE puede alcanzar 400℉ (240℃);
El grafito puede alcanzar 896℉ (480℃);
Puertos de Conexión: Soldadura a Tope (BW) Soldadura de Enchufe (SW) Roscado
Forma estructural: tipo Y;
Material del cuerpo forjado: Acero Inoxidable F316/F316L F91;
Asiento de válvula esférico con diseño de sellado inverso de asiento trasero;
Las roscas del vástago de la válvula en el empaque pueden aislar el medio del sistema
Medio: Vapor a alta temperatura, gas, aceite y diversos medios corrosivos.
Antes de salir de la fábrica, cada válvula se somete a una prueba hidrostática de resistencia (1.2 veces la presión nominal), seguida de una prueba de sellado con nitrógeno (0.3 veces la presión nominal).
